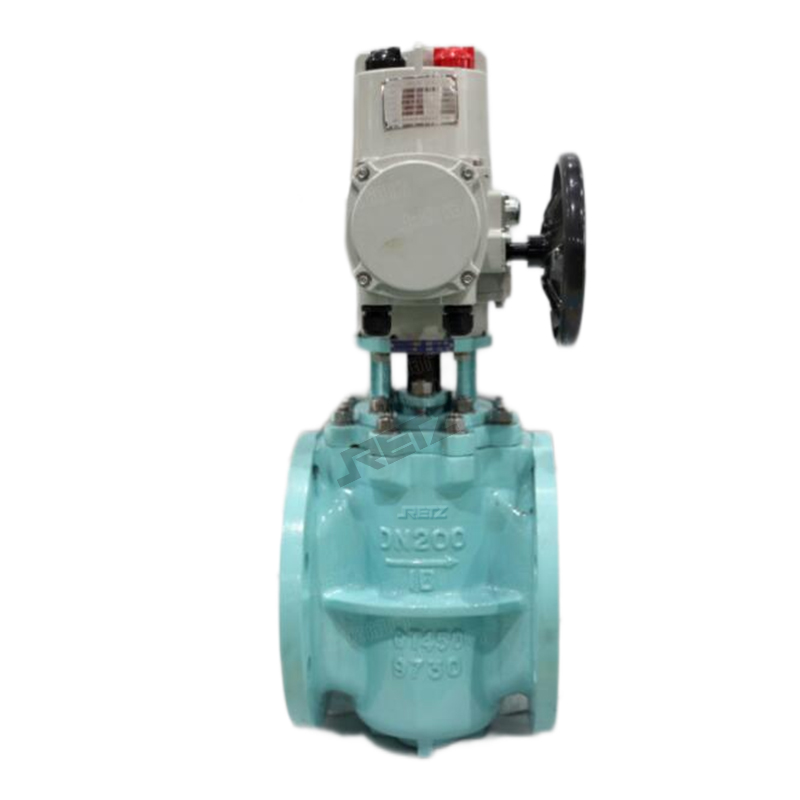

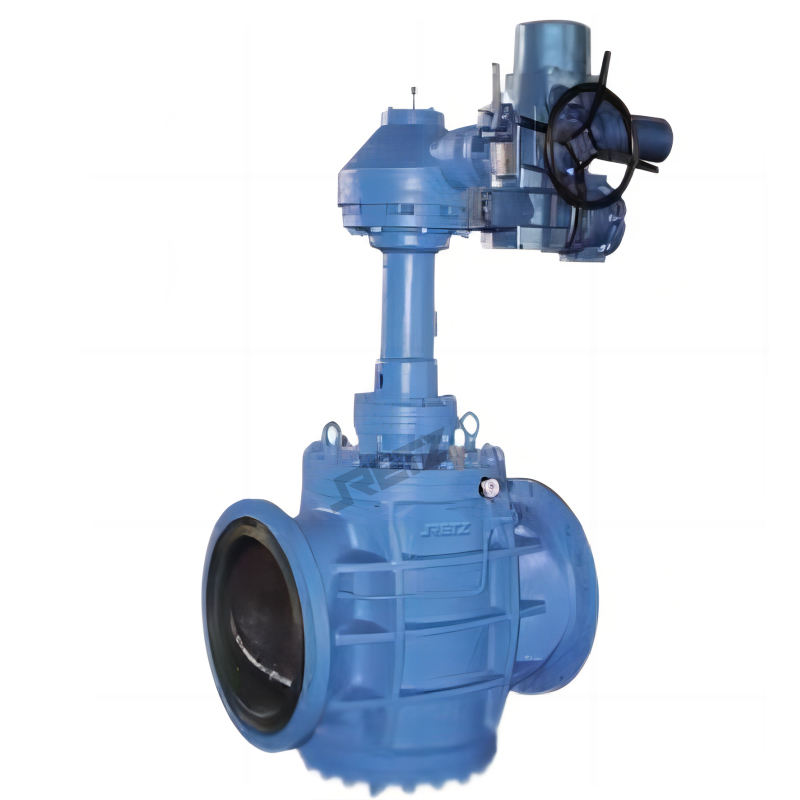

品牌：RETZ瑞茨/我们一直致力于流体控制和测控领域的持续创新，始于2005……进口旋塞阀与电动执行器采用直连方式，只需要旋转90°即可全关全开。内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及220VAC电源即可控制运转

retz The plug valve is directly connected to the electric actuator, and can be fully closed and opened by rotating it 90 °. Built in servo system, no additional servo amplifier required. Input and output signals of 4-20mA and 220VAC power supply can control operation

设计标准--

设计制造按AP1599

结构长度ANSI16.10

压力温度ANSI B16.34

试验检测API598

对接焊旋塞阀设计标准(对接焊端尺寸ASME B16.25)

承插焊旋塞阀设计标准(对接焊端尺寸ASME B16.11)

法兰(RF式)旋塞阀设计标准(法兰尺寸ASME B16.5)

电动装置参数

电源：AC220V、DC24V、AC380V、50HZ。

标准型：标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65，可直接用于户外。

防水型：产品具有防尘、防浸水（IP67）的外壳防护等。

防爆型（EX）：防爆等为DⅡBT4/DⅡCT4。

环境温度：-20℃~40℃

可选：配电气控制器

进口电动旋塞阀优点--

旋塞阀是一种快速开关阀，启闭件为一个带有通孔的塞体,塞体随阀杆转动，以实现启闭动作,由于阀门密封面之间运动带有摩擦作用，而且在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的管路上切断或接通介质

1.多种操作方式的安装设计,可提供多种驱动的操作

2.调节螺丝：可调节密封圈的密封效果，增强密封性，减少密封圈的更换，在线维修而不影响工况使用。

3.在旋塞上添加密封圈,增加了轴向的双重密封,可保证阀门无外漏,达到零泄漏的效果.

4.衬套:巧妙的设计,使其与旋塞之间接触面减小,让使用者更加轻松自如.

5、密封性是通过卡套四周的密封面来实现的；独特的360°金属唇边保护固定卡套。

6、阀门没有空腔给介质积聚。

7、金属唇边在旋塞阀转时提供自洁的作用，适合于粘稠和易结垢的工况。

进口电动旋塞阀参数--

公称压力(MPa)      PN1.6-15 MPa；ANSI 150-900LB

允许压差(MPa)      ≤公称压力

连接形式     法兰式、焊接式

密封填料     V型聚四氟乙烯填料、柔性石墨填料等

流量特性     近似快开型

动作范围     0～90°

泄露量Q      按GB/T4213-92，小于额定KV0.01%

基本误差     ±1%

回差   ±1%

死区   ≤1%(可调)

可调范围     250：1         350：1

配置执行机构        角行程电动执行机构

控制方式     开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

RETZ流体控制, 完全满足工控系统的截断、安全、疏水、止回、减压、过滤、水力控制、自动化控制电动旋塞阀广泛地应用于油田开采、输送和精炼设备中，同时也广泛用于石油、化工、煤气、天然气、液化石油气、电站、食品、化肥、纺织、制药、暖通行业以及一般工业中。适合工况：以上行业输送易燃、易爆、易渗及有腐蚀性的介质如氧气、氢气、氨气、氮水、海水、强酸、强碱等
