功能介绍 Function introduction

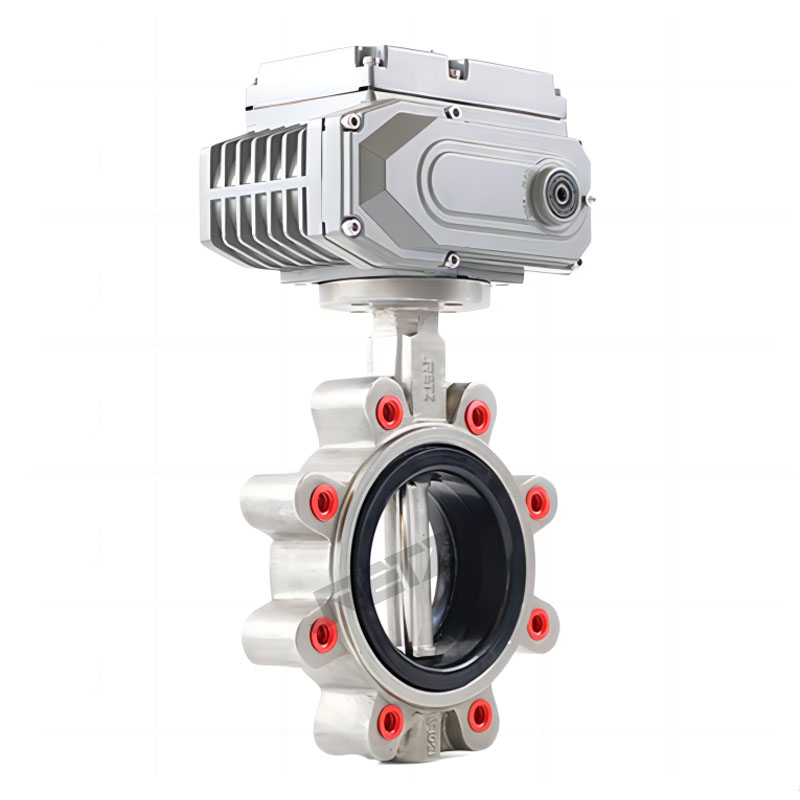

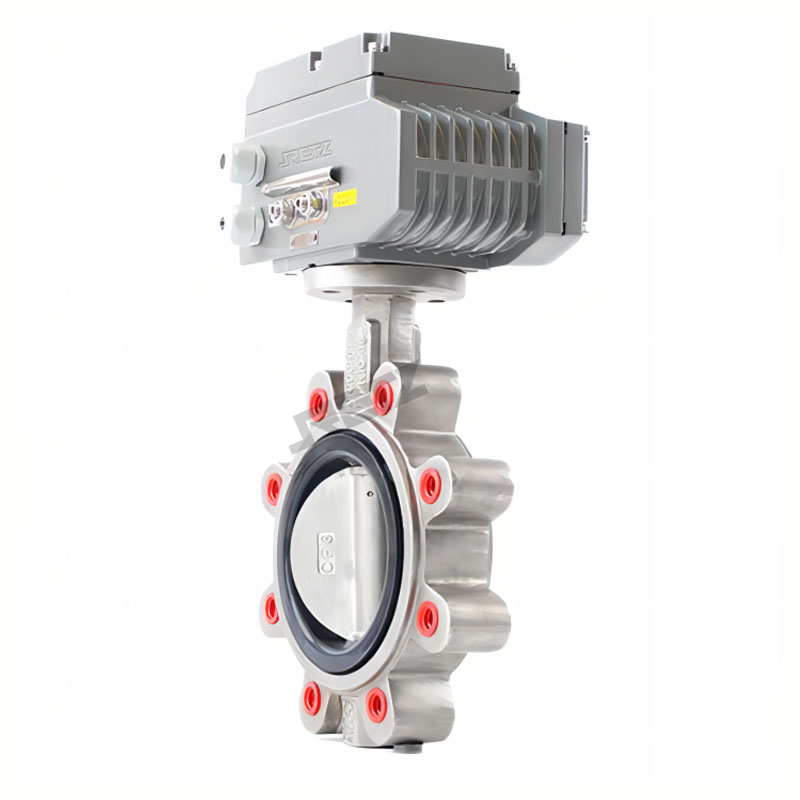

进口电动凸耳式蝶阀采用斜锥形阀座密封副，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭是具有越关越紧功能，这样密封性能可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤retz The electric lug type butterfly valve adopts a conical seat sealing pair, and the butterfly plate seal is made of a new type of metal sheet and elastic material layer by layer, which is embedded on the butterfly plate and matches the valve seat. By using the butterfly plate to swing and compress the seal, the friction resistance of the sealing surface is small. When closed, it has a function of tightening the seal more tightly. This ensures reliable sealing performance and ensures that the sealing surface is completely out of contact when opened, ensuring that the sealing surface is not damaged

进口电动凸耳式蝶阀设计特色 Design features

可管道末端或任意位置安装。

操作扭矩小，90°回转开启迅速。

流量特性趋直线，调节性能好。

蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

密封件可更换，且密封可靠达到双向密封。 

蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

无缝型设计，防止外部污染物进入阀腔

进口电动凸耳式蝶阀技术参数

公称通径DN(mm)  2"～36"

公称压力   ANSI150LB、PN16、JIS10K

连接形式   对夹凸耳式

阀板形式   垂直板式

流量特性   近似快开型

动作范围   0～90°

泄露量     按GB/T4213-92，为Kv值的10-4，软密封：零泄漏

基本误差   ±2.5%

回差  ±2.5%

死区  1% (可调)

可调范围   50:1

配置执行机构     可配OV-TORK、BV-TORK、3810R等系列角行程电动执行机构

控制方式   开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行器技术参数

执行器类别 角行程电动执行器

电源电压   标准：220V AC单相  可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩   50N?M～2000N?M   50N?M～3000N?M

动作范围   0～90° 0～360° 0～90°、0°～270°可选

控制方式   开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

动作时间   15秒/30秒/60秒  18S～112S

保护装置   过热保护   内置过热保护、过载保护

环境温度   -30°～60°      -20℃～+70℃

手动操作 同附带手柄操作     机械离合机构，配手轮操作

机械限位   电气、机械二重限位    2个外部调整螺栓

防护等级   IP65  IP65、IP67、可定制IP68

防爆等级   无防爆     ExdⅡ BT4,ExdⅡ CT6

位置测量   可选装开关或电位计    电位计、比例控制单元

驱动电机   8W/E  鼠笼式异步电机

进线接口   PE1/2〞进线线锁  2个 PF 3/4”

壳体材料   铝合金     钢，铝合金，铝青铜，聚碳酸脂

外涂层     干粉，环氧聚酯，具有较强防腐功能
