品牌：RETZ瑞茨/我们一直致力于流体控制和测控领域的持续创新，始于2005……

功能介绍 Function introduction

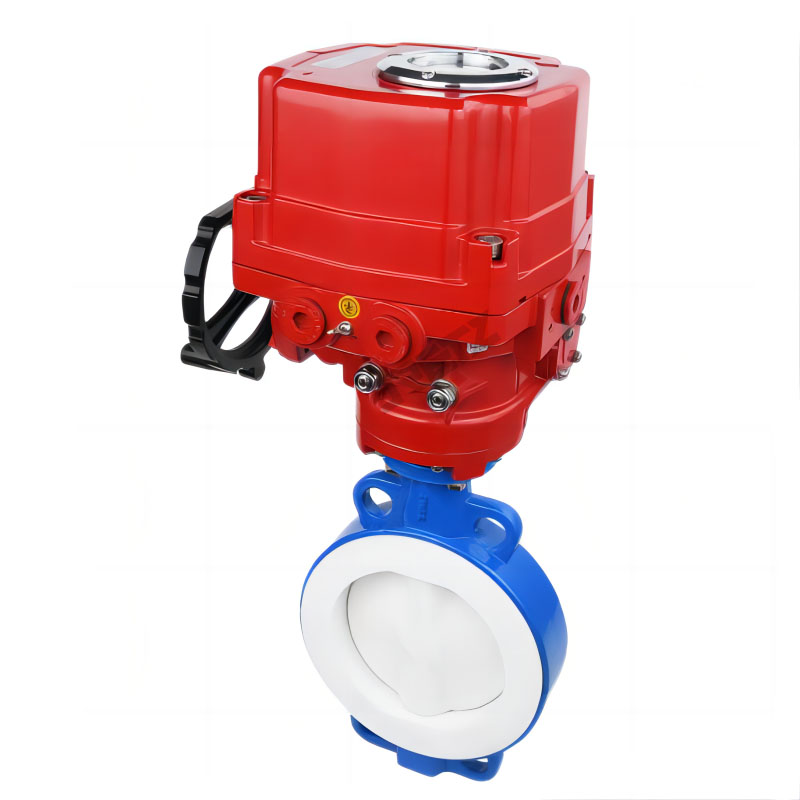

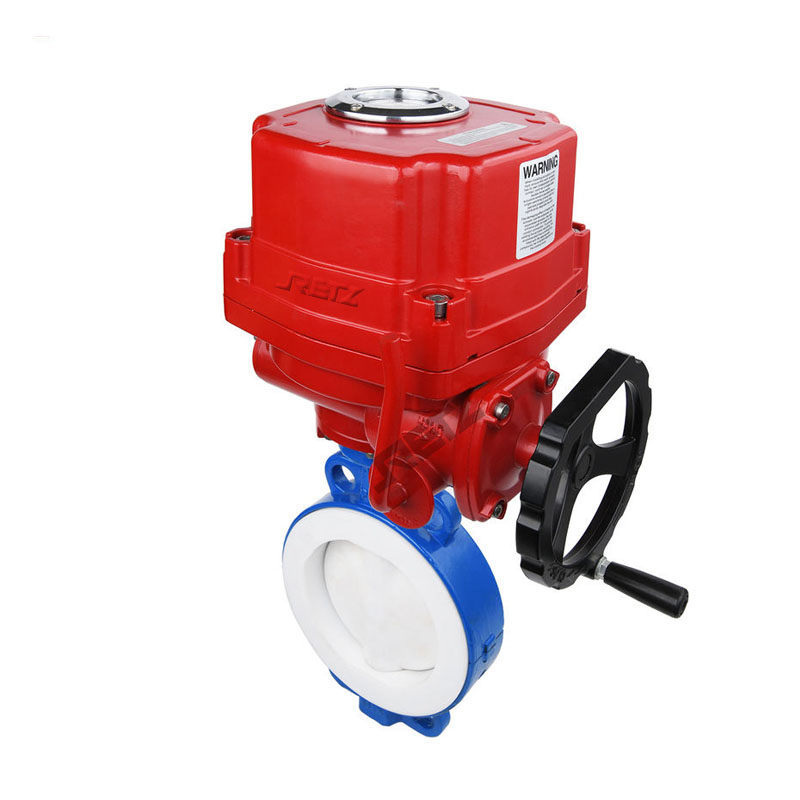

进口电动衬氟蝶阀(耐酸碱，耐腐蚀）适用于液体、粉末、或气体状态下的腐蚀性和研磨性工艺介质的关闭、流量控制和节流

retz Electric fluorine lined butterfly valve (acid alkali resistant, corrosion resistant) is suitable for closing, flow control, and throttling of corrosive and abrasive process media in liquid, powder, or gas states

进口电动衬氟蝶阀(耐酸碱，耐腐蚀）有对夹式、凸耳式、法兰式三种型号，坚固的设计，阀体由铸钢WCB(1.0619)或采用不锈钢CF8M(1.4408)制成，可包袱聚四氟乙烯(PTFE)、超高分子量聚乙烯(PFA)，介质与阀体隔离，从而达到耐腐蚀效果 retz The imported electric fluorine-lined butterfly valve (acid and alkali resistant, corrosion resistant) has three types: wafer type, lug type, and flange type. The valve body is made of cast steel WCB (1.0619) or stainless steel CF8M (1.4408). It can be packed with polytetrafluoroethylene (PTFE) and ultra-high molecular weight polyethylene (PFA). The medium is isolated from the valve body to achieve corrosion resistance

进口电动衬氟蝶阀设计特色 Design features

1、重型设计，其整体结构紧凑，结实，耐用，免维护 Heavy-duty design, its overall structure is compact, strong, durable and maintenance-free

2、低扭矩 操作轻便可以使用更小执行机构 Low-torque operation is light, and smaller actuator can be used

3、通用型设计，可直接安装在ANSI150LB/PN10/PN16/JIS10K的法兰 Universal design, can be directly installed on ANSI150LB/PN10/PN16/JIS10K flange

4、ISO 5211顶法兰标准，可以直接更换气动执行机构而无需加支架 ISO 5211 top flange standard, pneumatic actuator can be directly replaced without bracket 

5、高阀颈设计，适用于高温管线保温材料的包袱 High valve neck design, suitable for the burden of high-temperature pipeline insulation materials

6、分体式设计，高性能轴密封的典型结构 Split design, typical structure of high-performance shaft seal

7、无缝型设计，防止外部污染物进入阀腔 Seamless design prevents external pollutants from entering the valve chamber

称通经DN(mm)          50～800

公称压力PN(MPa)     0.6    1.0    1.6

密封试验(MPa)  0.66  1.1    1.76

强度试验(MPa)  0.9    1.5    2.4

适用温度   -20℃～180℃

适用介质   水、气体、天然气、油品、酸碱及腐蚀性流体

泄漏率       符合GB/T13927-92标准

驱动方式   电动

配置执行机构    角行程电动执行机构

控制方式   开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行器技术参数 Technical parameters of actuator

电源电压   AC220/380V，50/60Hz

输出力矩   50N?M～2000N?M

动作范围   0～90° 0～360°

动作时间   15秒/30秒/60秒

保护装置   过热保护

环境温度   -30°～60°

手动操作   同附带手柄操作

限位 电气、机械二重限位

防护等级   相当于IP-65

防爆等级   ExdII BT4；特殊要求可定制ExdII BT6

位置测量   可选装开关或电位计

驱动电机   8W/E

进线接口   PE1/2〞进线线锁

RETZ流体控制, 完全满足工控系统的截断、安全、疏水、止回、减压、过滤、水力控制、自动化控制

进口电动衬氟蝶阀，进口电动对夹衬氟蝶阀，进口电动法兰衬氟蝶阀，进口电动半衬氟蝶阀，进口全衬氟蝶阀，进口开关型电动衬氟蝶阀，进口调节型电动衬氟蝶阀，进口防爆型电动衬氟蝶阀，进口户外型电动衬氟蝶阀，采用中线结构，全衬设计,可承受除熔碱金属和元素氟以外的任何腐蚀性介质, 是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀、截止阀和其它类型的切断、调节阀门
