品牌：RETZ瑞茨/我们一直致力于流体控制和测控领域的持续创新，始于2005……功能介绍 Function introduction

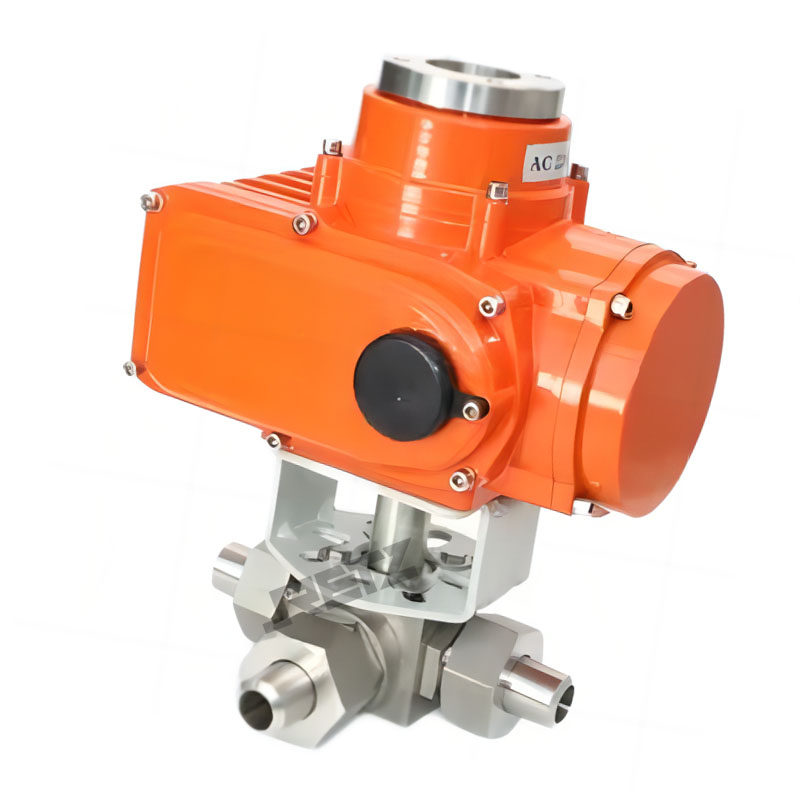

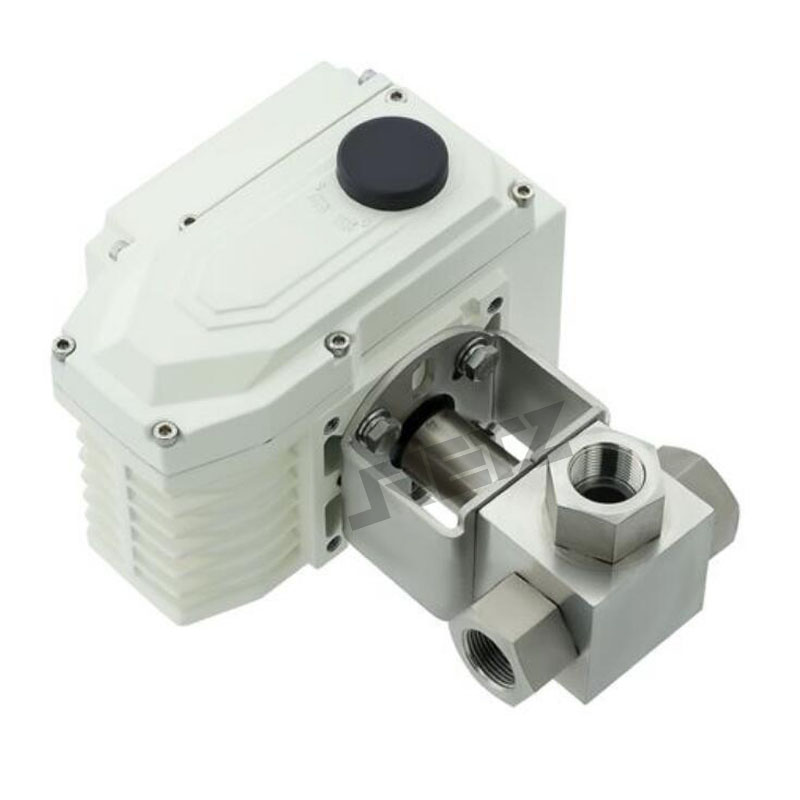

进口电动高压三通球阀是由角行程执行机构和高压三通球阀组成，是一种旋转类换向球阀，具有关闭严密，结构紧凑，广泛用于气体、液体、油品等腐蚀性介质的管道自动化控制中retz Electric high-pressure three-way ball valve is composed of an angle stroke actuator and a high-pressure three-way ball valve. It is a rotary directional ball valve with tight closure and compact structure, and is widely used in pipeline automation control of corrosive media such as gases, liquids, and oils.

进口电动高压三通球阀结构特点：

三通球阀具有造型美观、结构紧凑合理。电动高压三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

L型适用于介质流向的切换，能使相互垂直的两个通道连通：

T型适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通

进口电动高压三通球阀技术参数及性能

公称通径 DN(mm)     15     20     25     32     40     50     65     80     100

允许压差(MPa)  ≤公称压力

阀体形式   四分体式锻造阀体

公称压力   PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB

连接形式   螺纹式、法兰式、焊接式（对焊、承插焊）

密封填料   尼龙、V型聚四氟乙烯填料等

阀芯形式   O型球体阀芯

流量特性   近似快开特性

动作范围   0～90°、0～360°

泄露量Q   软密封：零泄漏

基本误差   ±1%

回差 ±1%

死区 ≤1%(可调)

可调范围   250：1

配置执行机构    角行程电动执行机构

控制方式   开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

进口电动高压三通球阀执行器技术参数

执行器类别        角行程电动执行器

电源电压   标准：220V AC单相  可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩   50N?M～2000N?M    50N?M～3000N?M

动作范围   0～90° 0～360°     0～90°、0°～270°可选

动作时间   15秒/30秒/60秒        18S～112S

保护装置   过热保护   内置过热保护、过载保护

环境温度   -30°～60°       -20℃～+70℃

手动操作   同附带手柄操作         机械离合机构，配手轮操作

机械限位   电气、机械二重限位 2个外部调整螺栓

防护等级   IP65  IP65、IP67、可定制IP68

防爆等级   无防爆       ExdⅡ BT4,ExdⅡ CT6

位置测量   可选装开关或电位计 电位计、比例控制单元

驱动电机   8W/E          鼠笼式异步电机

进线接口   PE1/2〞进线线锁        2个 PF 3/4”

壳体材料   铝合金       钢，铝合金，铝青铜，聚碳酸脂

外涂层       干粉，环氧聚酯，具有较强防腐功能
