品牌：RETZ瑞茨/我们一直致力于流体控制和测控领域的持续创新，始于2005……

功能介绍 Function introduction

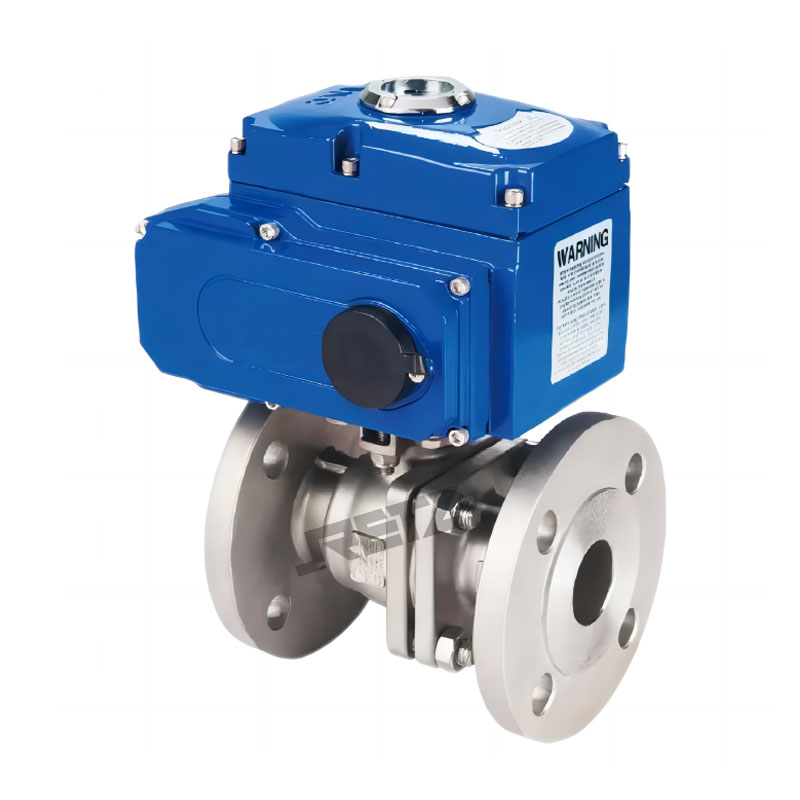

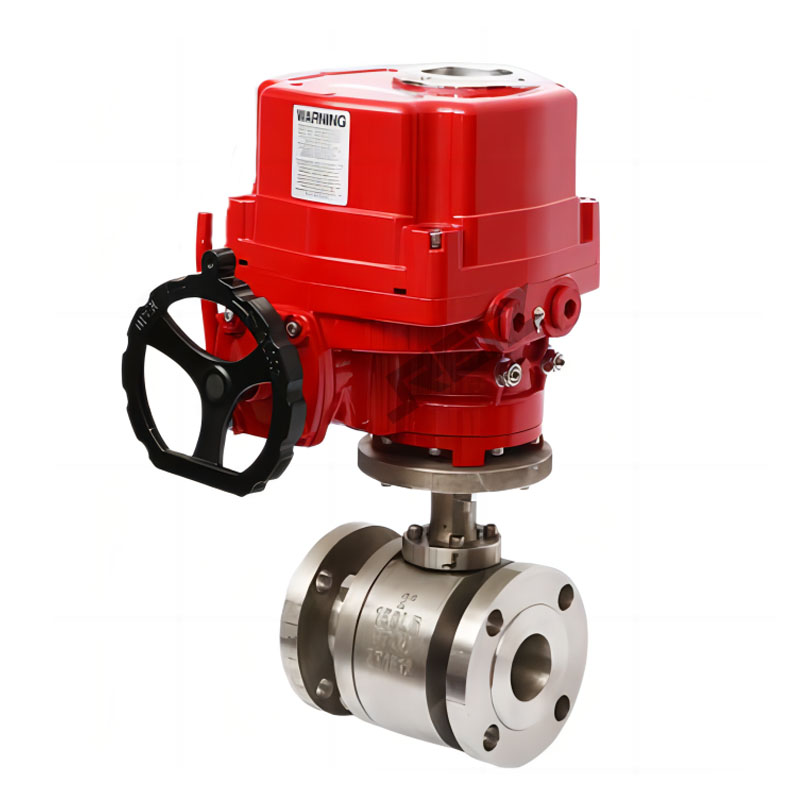

进口电动金属密封球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式。主要适用于温度高温250度以上的工况场合。

retz Electric metal sealed ball valves are suitable for two-POSTTTION cut-off and adjustment situations. The connection between the ball valve and the actuator adopts a direct connection method. Mainly suitable for working conditions with temperatures above 250 degrees Celsius

进口电动金属密封球阀结构特点：

浮动球式和固定球式耐高温电动球阀主要分为两种密封结构：即单向密封和双向密封；单向密封：只能在规定的方向即球阀标示的密封方向密封；双向密封：在两个方向上都能密封；电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转，具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

进口电动金属密封球阀主要技术参数

公称通径     DN15-DN300

公称压力(MPa)      PN1.6、2.5、4.0、6.4MPa

泄漏量         硬密封：≤额定流量的10ˉ5

阀体形式     两段式阀体(浮动球体)     两段式阀体(固定球体)

阀芯形式     “O”型球形阀芯

密封填料     聚四氟乙烯(PTFE)、金属石墨缠绕垫片

连接形式     法兰、焊接、螺纹

流量特性     近似快开特性

可调范围     DN15-65      DN80-300

         250:1  350:1

基本误差     ±1%

死区   ≤1%

回差   ≤1%

适用温度     硬密封250、350、400、≤500℃

配置执行机构        角行程电动执行机构

控制方式     开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

进口电动金属密封球阀执行器技术参数

电源电压     标准：220V AC单相  可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩     50N?M～2000N?M 50N?M～1500N?M 50N?M～3000N?M

动作范围     0～90° 0～360° 0～90°       0～90°、0°～270°可选

控制方式     开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

动作时间     15秒/30秒/60秒    10秒/15秒/30秒    18S～112S

保护装置     过热保护     过载保护     内置过热保护、过载保护

环境温度     -30°～60° -30°～60° -20℃～+70℃

手动操作     同附带手柄操作     同附带手柄操作     机械离合机构，配手轮操作

机械限位     电气、机械二重限位       电气、机械二重限位       2个外部调整螺栓

防护等级     IP65   IP55   IP65、IP67、可定制IP68

防爆等级     无防爆         ExdⅡ BT4  ExdⅡ BT4,ExdⅡ CT6

位置测量     可选装开关或电位计       比例控制单元        电位计、比例控制单元

驱动电机     8W/E  AC可逆电机         鼠笼式异步电机

进线接口     PE1/2〞进线线锁   2-PF 1/2〞进线线锁         2个 PF 3/4”

壳体材料     铝合金         钢，铝合金  钢，铝合金，铝青铜，聚碳酸脂

外涂层         干粉，环氧聚酯，具有防腐功能

进口电动金属密封球阀零件名称材料

阀体   WCB  304(CF8)      316(CF8M)   316L(CF3M)

球体   2Cr13+氮化处理    304    316    316L

阀杆   2Cr13 304    316    316L

阀座密封圈  不锈钢+淡化处理

填料   V型PTFE四氟填料、柔性石墨
