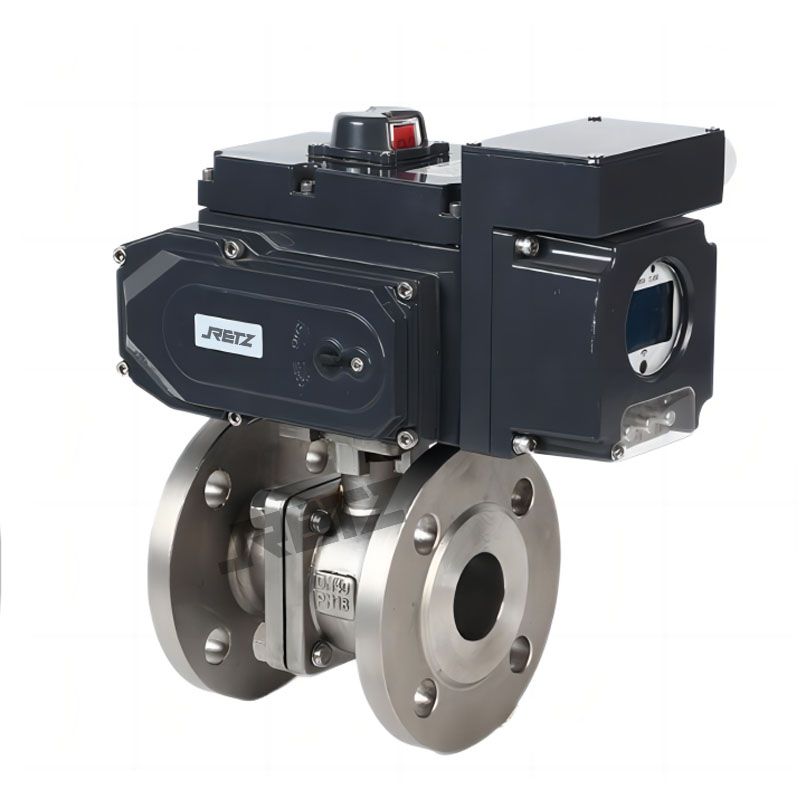

品牌：RETZ瑞茨/我们一直致力于流体控制和测控领域的持续创新，始于2005……进口电动调节球阀采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题 retz The imported electric regulating ball valve adopts a movable valve seat structure loaded with leaf springs, which will not cause problems such as jamming or detachment between the valve seat and the ball. The sealing is reliable and the service life is long. The V-shaped ball valve core is designed with a V-shaped notch with a special switch, which has high flow capacity, low pressure loss, and precise interception and control functions. The flow characteristic is approximately equal percentage. The opening and closing parts adopt a V-shaped ball gap structure, completely solving the problem of medium dePOSTTTION in the valve chamber

设计特色 Design features

1、具有出色的调节特性：V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。

2、流动容积大：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，流通能力特别大，流通阻力小

3、采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。

5、可靠（安全）性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。

6、金属阀座的优越密封性：采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。

7、超强的剪切能力：采用金属硬密封结构，V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

进口电动调节球阀技术参数 Main technical parameters and performance

公称通径 DN(mm) 15      20      25      32      40      50      65      80      100    125    150    200    250    300

额定流量系数KV   21      38      72      112    170    273    384    512    940    1452   2222   3589   5128   7359

公称压力(MPa)      PN1.6、2.5、4.0、6.4 MPa

允许压差(MPa)      ≤ 公称压力

阀体形式     两段式阀体

压盖型式     螺栓压紧式

密封填料     V型聚四氟乙烯填料、柔性石墨填料等

连接形式     法兰、对夹、焊接、螺纹

阀芯形式     "O"型球型阀芯

流量特性     近似快开特性

泄露量Q      按GB/T4213-92，小于额定KV0.01%

基本误差     ±1%

回差   ±1%

死区   ≤1%

可调范围     250：1         350：1

配置执行器型号     角行程电动执行器

控制方式     智能调节(4～20mA模拟量信号控制)

进口电动调节球阀适用于Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节管路中介质的压力及流量。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统
