十字板剪切仪(便携式)(英文名:Vane ShearTester(Portab1e)，简称VST)是一种在工程现场直接测试粘土不排水抗剪强度的土工原位测试仪器。本套仪器最大测试深度可达3m，量程0~260kPa，测试分辨率±1-2%。

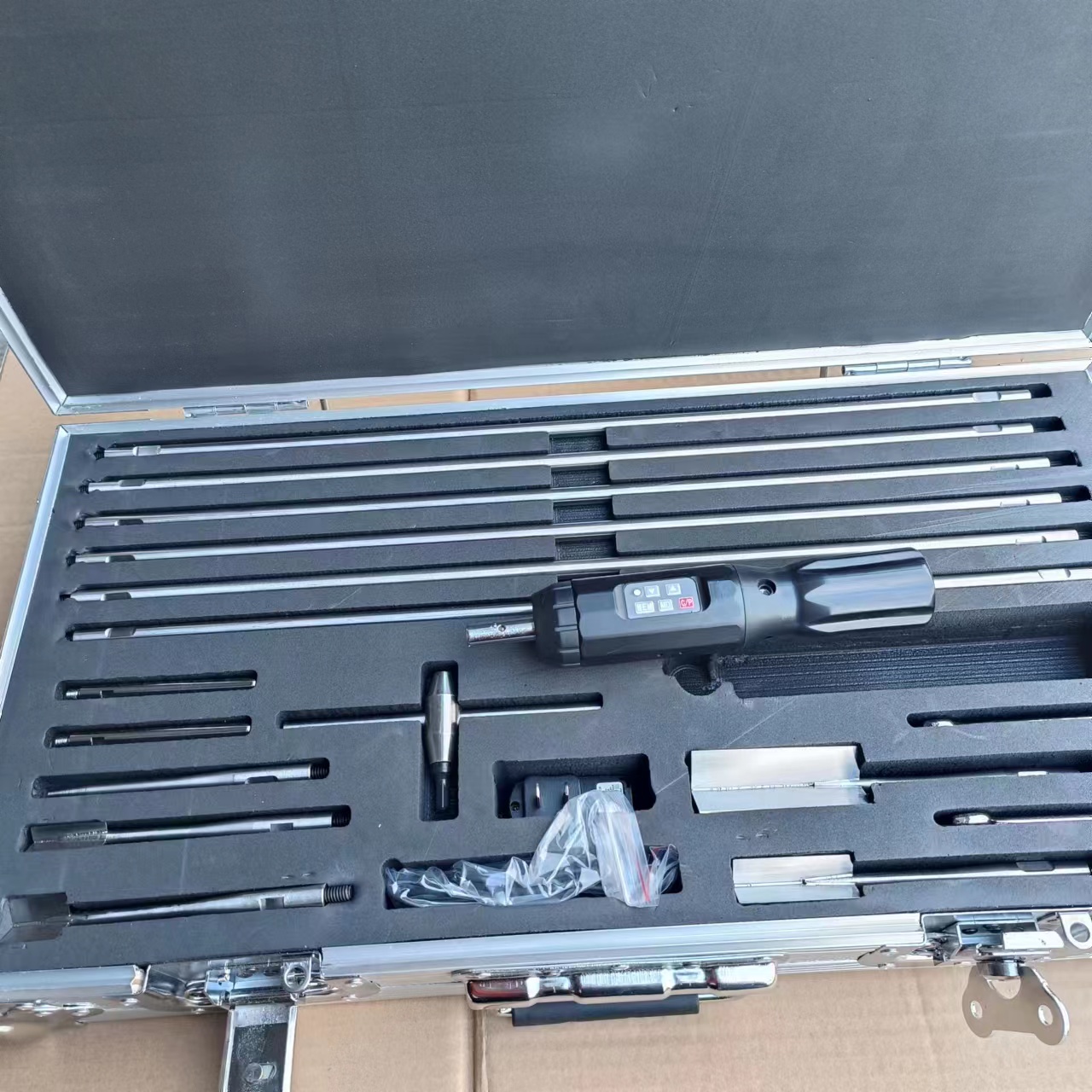

1、仪器组成整套仪器包括1只数字测力计、1只起拔器、6根延长杆、4只不同尺寸的十字板头、 1只板头杆和2只辅助扳手。(1)测力计:测力计是土体抗剪强度测量装置，数字式测力计。(A注:数字测力计需着重保护爱惜)(2)起拔器:用于连接测头和测力计，用于贯入测头、延长杆，测试完成后可以用 于拔取测头、测杆。(3)延长杆:延长杆用于连接十字板头和起拔器，延长杆共有6根，直径中10mm, 长度50cm，6根延长杆首尾相连后的最大长度可达3m。可根据测试需要连接延长杆，以 达到目标测量深度。对于较大深度测试应逐根增接延长杆。(4)十字板板头:十字板板头是对待测土体施加剪切力的执行机构器件，共有4种 尺寸，以适应对不同强度土体的测试。
