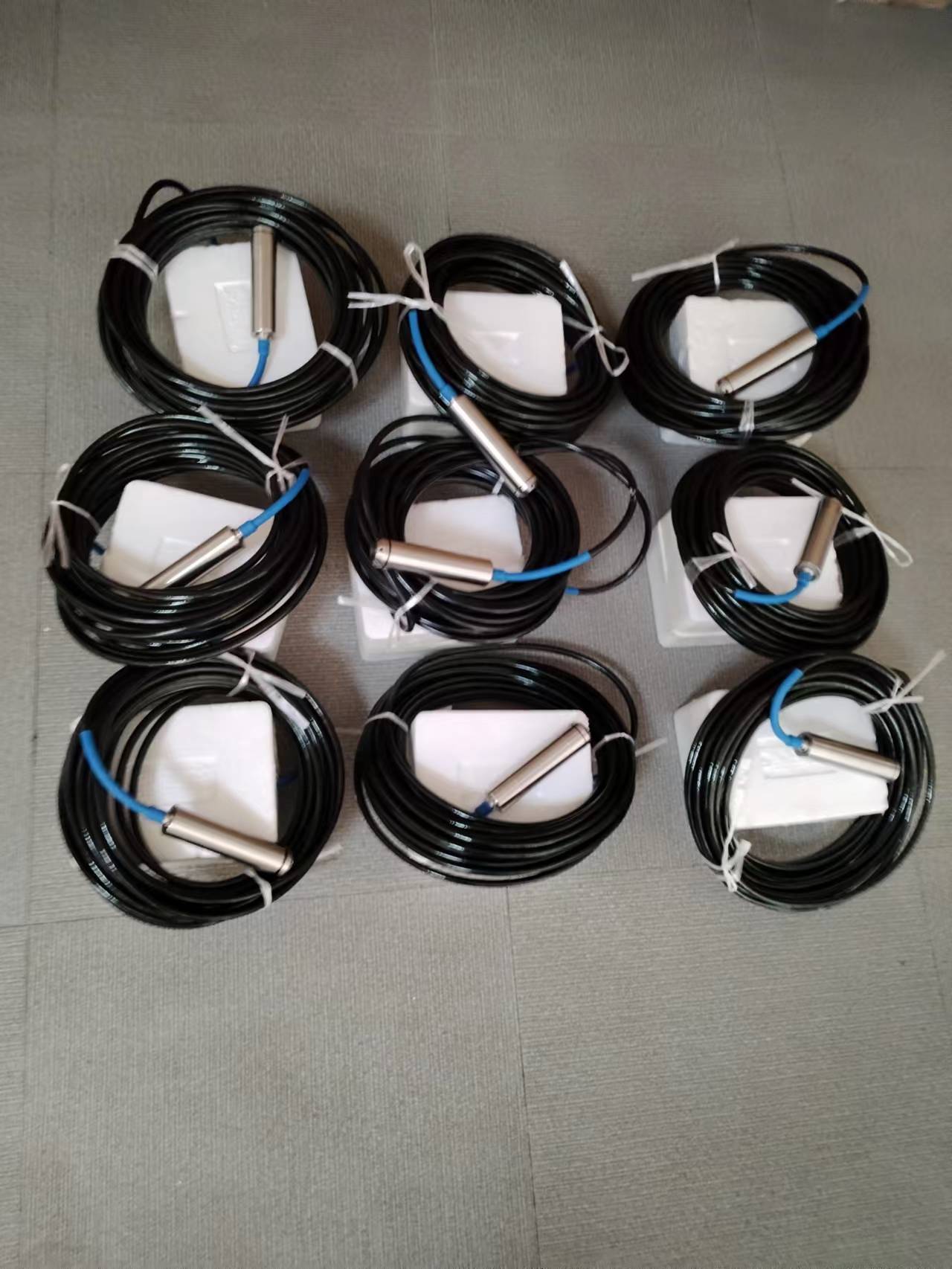

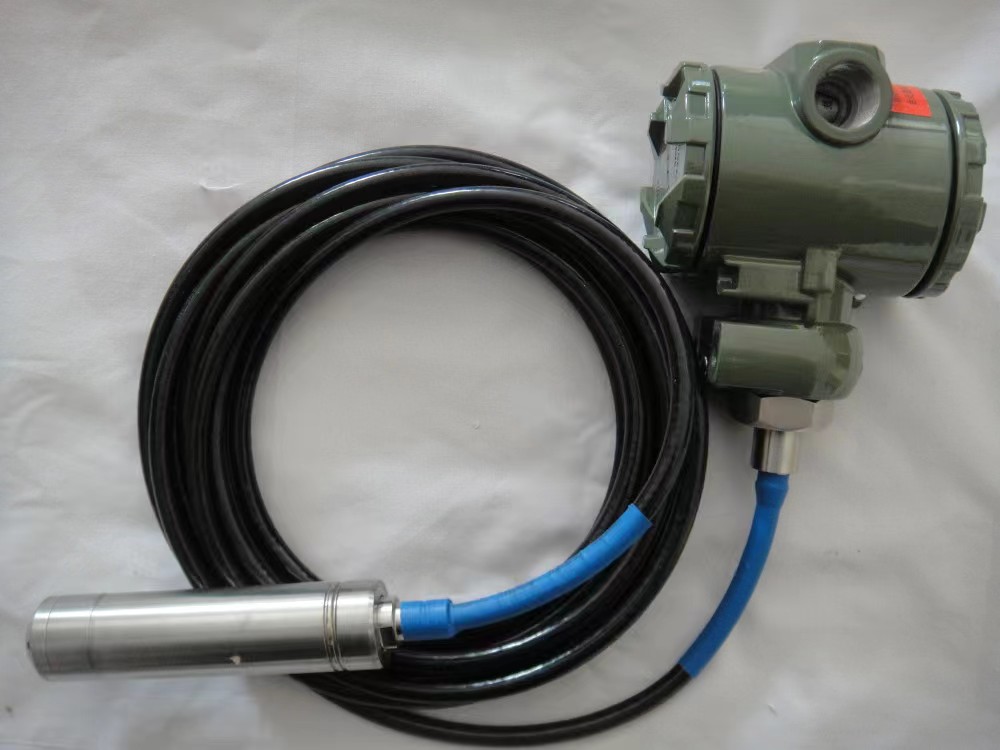

HBP-800Y静压投入式液位变送器
一 概述
广泛应用于石油、海洋、水库、河流、化工、冶金、电力、科研等单位。
二 特点
1.使用被测介质广泛，可测油、水及316不锈钢兼容的糊状物，具有一定的防腐能力。防腐蚀性介质，可选用哈氏金和钽合金。
2.直接投入式结构，安装使用简便，可适应很小的安装空间。
3.准确度高、稳定性好。除进口传感器已用激光修正外，还对整机在使用温度范围内的综合性温度漂移，非线性进行精细地补偿，因此在使用温度范围内非线性小，温度稳定性好。智能型可直接与DCS系统连接。
4.体积小，重量轻，一般无需安装支架。无可动部件，零点。量程外部连续可调（智能型）
5.4-20mADC标准电流信号输出、二线制工作。
6.压力传感器直接感测被测液位压力。不受介质起泡、沉积的影响
三 型号规格
|
HBP-800Y |
静压式液位变送器 |
|
代号 |
现场指示形式 |
|
1 |
现场无指示 |
|
2 |
100%等分刻度指示 |
|
3 |
带背光3又1/2位LCD指示 |
|
代号 |
准确度 |
|
A |
0.1%F·S（智能型） |
|
B |
0.25%F·S |
|
C |
0.5%F·S |
|
代号 |
测量范围 |
|
1 |
0-0.3m |
|
2 |
0-1m |
|
3 |
0-5m |
|
4 |
0-10m |
|
5 |
0-20m |
|
6 |
0-35m |
|
7 |
0-70m |
|
8 |
0-120m |
|
9 |
0-500m |
|
代号 |
传感器结构 |
|
1 |
防阻塞型 |
|
2 |
节流型 |
|
代号 |
结构形式 |
|
T |
无固定投入式 |
|
X |
无固定直杆式 |
|
L |
螺纹投入式 |
|
Y |
法兰投入式 |
四 技术指标
适用介质：液体及半糊状物
量程：0-0.3-500M
准确度：0.1%F·S(智能型）0.25%F·S 0.5%F·S
过载能力:额定量程的3倍
零点温度系数：小于0.02%/℃
电源电压：DC24V
使用温度：-20-80℃
输出信号：4-20mADC二线制
结构材料：隔离膜片：316不锈钢波纹膜片，哈式合金
外感器件：1Cr18Ni9Ti不锈钢/316L/聚四氟乙烯
电缆： Φ8聚氯乙烯六芯空芯电缆 Φ8聚四氯乙烯套管
中断箱：90*73*118铝合金喷塑
过程连接：投入式：直角支架孔距50*50mm，孔径Φ5mm
直杆式：无螺纹或螺纹自选
防腐式：直角支架孔距50*50mm，孔径Φ5mm
