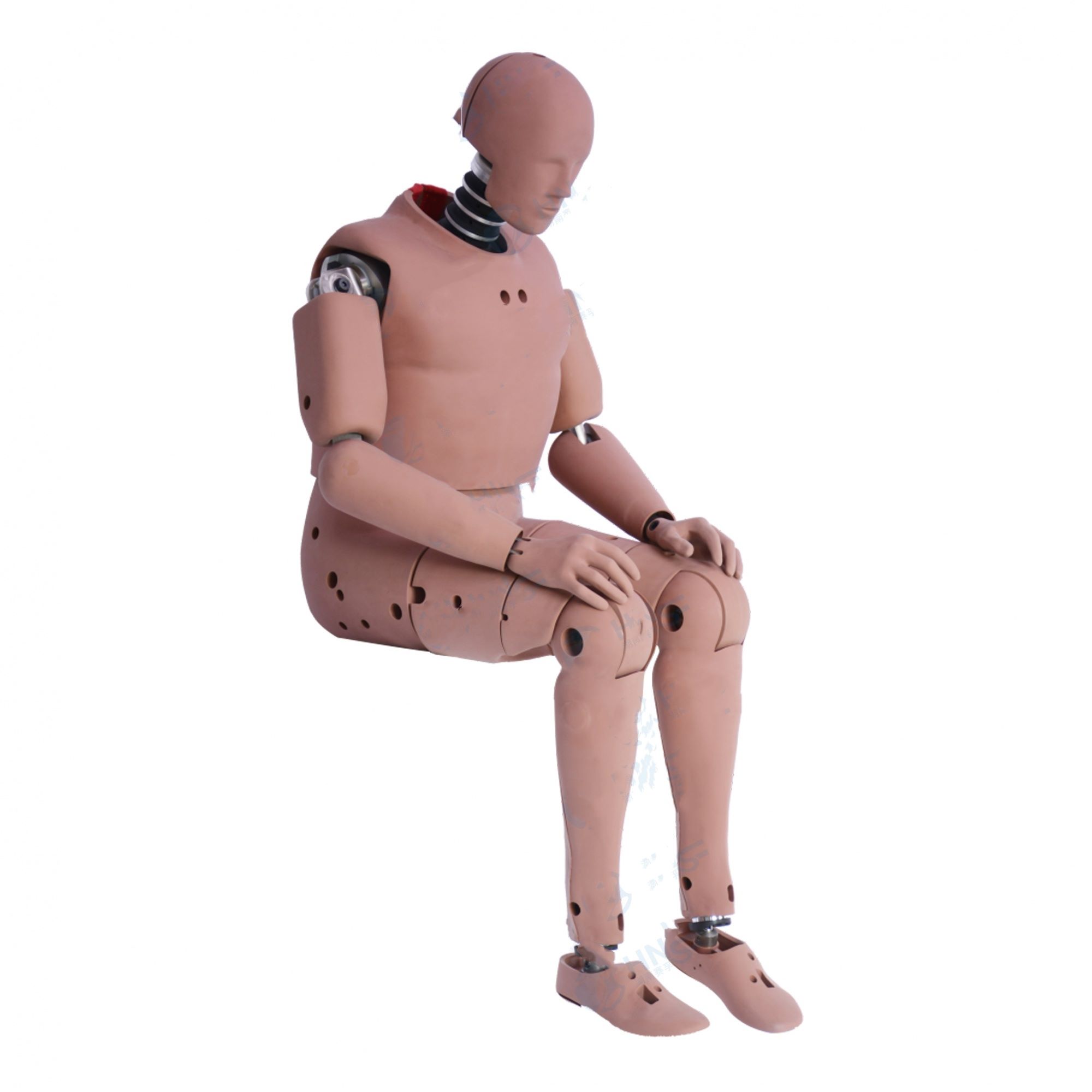

混三95***位假人叁数
混三95***位假人部件重量
|
组件 |
重量/Kg |
误差/Kg |
|
头部组件 |
4.94 |
±0.05 |
|
颈部组件 |
1.68 |
±0.05 |
|
上部躯干组件加上躯干外套(包括从颈部支撑架到脊椎箱底部) |
22.32 |
±0.36 |
|
躯干下部组件(包括股骨和下部腰椎调整板) |
30.36 |
±0.36 |
|
左边或右边上臂组件 |
2.81 |
±0.05 |
|
左边或右边下臂组件 |
2.07 |
±0.05 |
|
左边或右边手部组件 |
0.57 |
±0.05 |
|
左边或右边腿上部组件 |
8.21 |
±0.09 |
|
左边或右边腿下部组件 |
5,75 |
±0.09 |
|
左边或右边脚部组件 |
1.59 |
±0.07 |
|
整个假人重量 |
101.3 |
±1.63 |
混三95***位假人外观尺寸表
|
标号 |
外部尺寸 |
毫米（mm） |
|
A |
坐姿高度 |
919.48±15.2 |
|
B |
肩枢的高度 |
535.94±15.2 |
|
C |
H点高度（参考） |
101.6±7.6 |
|
D |
H点到椅背（参考） |
154.94±5.1 |
|
E |
肩关节枢轴点到背平面距离 |
91.44±5.1 |
|
F |
大腿厚度 |
167.64±7.6 |
|
G |
肘背到腕关节枢轴点距离 |
309.88±7.6 |
|
H |
头骨后侧到背平面距离 |
88.9±2.54 |
|
I |
肩部到肘部距离 |
363.22±10.2 |
|
J |
肘部下侧到坐平面距离 |
213.36±10.2 |
|
K |
膝盖前端到背平面距离 |
647.7±12.7 |
|
L |
脚底到坐平面高度 |
469.9±12.7 |
|
M |
膝关节枢纽到地板的高度 |
533.4±12.7 |
|
O |
胸部厚度（不穿衣服） |
246.38±7.6 |
|
P |
足部长度 |
264.16±7.6 |
|
R |
臀部到膝关节枢轴长度 |
579.12±12.7 |
|
U |
臀宽 |
403.86±10.2 |
|
V |
肩宽 |
474.98±10.2 |
|
W |
脚宽 |
99.06±7.6 |
|
Y |
胸围 |
1135.38±20.3 |
|
Z |
腰围 |
1008.38±20.3 |
|
AA |
胸围的参考位置（参考） |
482.6±5.1 |
|
BB |
腰围的参考位置（参考） |
203.2±5.1 |
