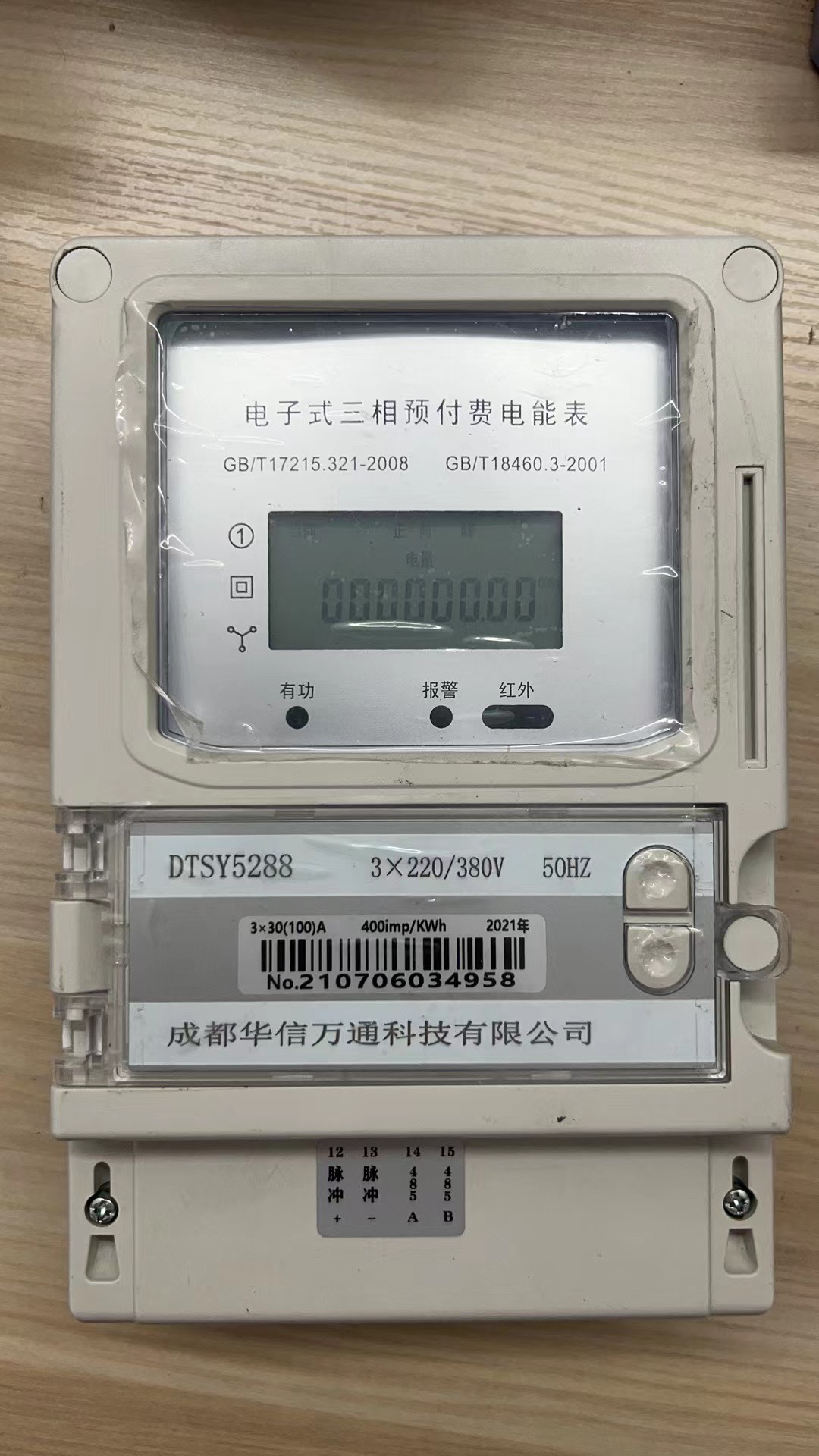

DTSY5288型系列三相电子式预付费电能表采用单片机处理系统进行数据的采集、处理和保存。其用途是计量额定频率为50Hz或60Hz的三相有功电能。
主要特点：
1、采用计算机管理，先购电后用电；
2、在额定电流范围内能限制最大使用功率(由供电部门限定)；
3、一表一卡，专卡专用，失卡不失电，补卡再用；
4、电卡能双向传递数据，自动断电提醒用户购电；
5、电量为零时，自动断电；具有防窃电设计。
6、环境温度：-25℃～+55℃，相对湿度不超过85％。
主要结构及工作原理
DTSY5288型系列三相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺制造的新型仪表。
3、1工作原理图
电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。
3、2数据处理
电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警、切断状态信号。
