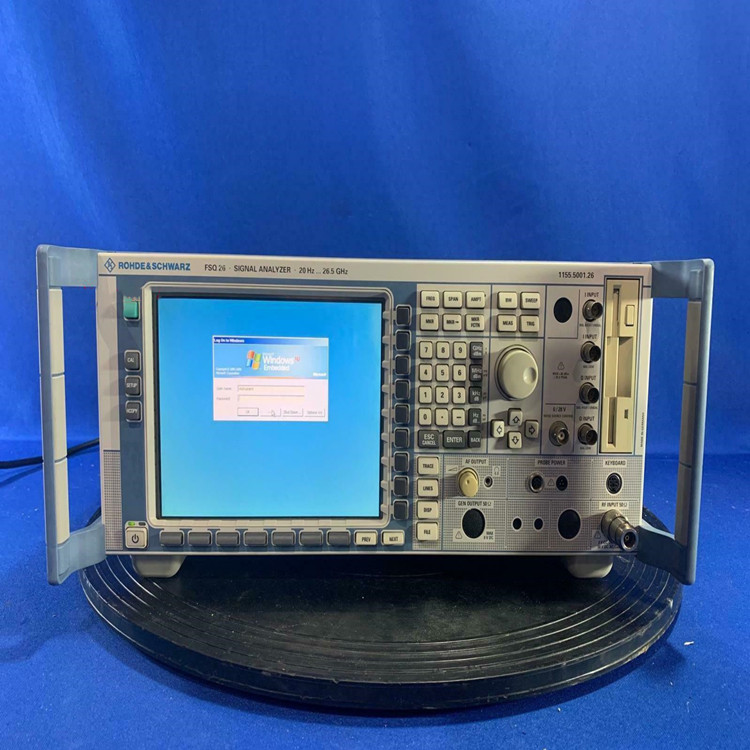

罗德与施瓦茨FSQ26信号分析仪26.5GHz_FSQ26_深圳市捷威信电子仪器有限公司

R&S FSQ26 信号分析仪将两种仪器合二为一。它提供高达 120 MHz 解调带宽的信号分析以及高端频谱分析仪的动态范围。

频率范围：20 Hz 至 26.5 GHz
高端频谱分析仪的动态范围
- TOI + 25 dBm，典型值
- 1 dB 压缩 +13 dBm，典型值
- 84 dB ACLR/3GPP，带噪声校正
28 MHz 解调带宽（可选 120 MHz）
16 Msample I 和 Q 内存，可扩展至 705 Msample
用于数字解调测量的应用固件
- 蓝牙®
- GSM/边缘
- 3GPP WCDMA、HSDPA、TD-SCDMA
- 3GPP、LTE
- CDMA2000®、1xEV-DV、1xEV-DO o WLAN 802.11a/b/g/j
- WiMAX 802.16-2004、802.16e-2005
- 通用矢量信号分析
射频性能
- 带前置放大器的 DANL < -152 dBm (10Hz)
- SSB 相位噪声典型值 - 10 kHz 偏移时为 133 dBc (1Hz)，CF 640 MHz
- 相位噪声典型值 - 160 dBc/Hz @ 10 MHz 偏移，CF 640 MHz
- TOI 典型值 ±25分贝
- 1 dB 压缩点 + 13 dBm
- 3GPP ACLR 77 dB、84 dB 带噪声校正
- 4 载波场景的 ACLR：77 dB（带噪声校正）
准确性
- 高达 3.6 GHz 时总电平不确定度为 0.3 dB
IQ 下变频器
- 中频数字转换器 14 位 81.6 MHz（20.4 MHz 中频）
- IF 数字转换器 326.4 MHz（选项 FSQ-B72）
- IQ 带宽 (RF) 28 MHz（使用选件 FSQ-B72 时高达 120 MHz）
- 无杂散动态范围 > 80 分贝
- IQ 内存 I 和 Q 每个 16 Msamples；通过 GPIB 或 LAN 输出
- 采样率：续可设置范围为 10 kHz 至 81.6 MHz；例如 IEEE802.11a 为 20 MHz
速度
- 频域扫描时间为 2.5ms
- 时域扫描时间为 1 μs
- 通过 GPIB 进行高达 70 次远程测量/秒
- 高达 80 次手动测量/秒（屏幕更新）
