Acrel-BUS智能照明控制系统从功能上可以分为驱动器、传感器和系统元件。各个元件通过专用Acrel-BUS总线以树形、星形或线形的拓扑结构灵活组网。驱动器负责接收和处理传感器传送的信号，并执行相应的操作，如开/ 关灯、调节灯的亮度。传感器负责根据现场手动操作，或探测光线、温度等的变化，向驱动器发出相应的控制信号。系统元件主要负责搭建系统平台，如系统电源、线路耦合器、传输介质等。
技术指标
规格参数
● 驱动器
0-10V调光驱动器
● 传感器 人体感应及光照度二合一传感器
智能面板
干接点输入模块
● 系统元件
外形尺寸
● 传感器
智能面板
干接点输入模块
● 系统元件
● 驱动器
开关驱动器
设备供电
21—30V DC 12mA(max)
功耗 <360mW
输出参数
负载电压 110—250V AC 50/60Hz
负载电流 16A
每路功率损耗 1.5W
温度范围
正常运行 -5--45℃
储存温度 -25--55℃
运输温度 -25--75℃
安装方式
标准35mm轨道安装
0-10V调光驱动器
设备供电
21—30V DC 12mA(max)
功耗 <360mW
输出参数
负载电压：110—250V AC 50/60Hz
负载电流： 16A
0-10V DC调光信号
温度范围
正常运行 -5--45℃
储存温度 -25--55℃
运输温度 -25--75℃
安装方式
标准35mm轨道安装
● 传感器
人体感应及光照度二合一传感器
设备供电
21—30V DC 12mA(max)
功率 <360mW
感应参数
人体感应距离5-7m
光照度感应0-65535lux
温度范围
正常运行 -5--45℃
储存温度 -25--55℃
运输温度 -25--75℃
安装方式
嵌入式吸顶安装
设备供电
21—30V DC 12mA(max)
智能面板
设备供电
21—30V DC 12mA(max)
功耗 <360mW
输入参数
按键输入
温度范围
正常运行 -5--45℃
储存温度 -25--55℃
运输温度 -25--75℃
安装方式
标准86盒安装
设备供电
21—30V DC 12mA(max)
功耗 <360mW
干接点输入模块
设备供电电压
21—30V DC 12mA(max)
功率 <360mW
输入类型
外接干接点信号
温度范围
正常运行 -5--45℃
储存温度 -25--55℃
运输温度 -25--75℃
安装方式
标准35mm轨道安装
设备供电电压
21—30V DC 12mA(max)
功率 <360mW
● 系统元件
总线电源
输入参数
85~265V AC 50/60Hz
输出参数
输出电压 30V DC
输出电流 640mA
短路电流 1.3A
温度范围
正常运行 -5--45℃
储存温度 -25--55℃
运输温度 -25--75℃
安装方式
标准35mm轨道安装
输入参数
85~265V AC 50/60Hz
开关驱动器
产品型号
回路数
模块宽度(B)mm
单回路额定容量
ASL100-S4/16
4
72
16A
ASL100-S8/16
8
144
16A
ASL100-S12/16
12
216
16A
产品型号
回路数
模块宽度（B）mm
单回路额定容量
ASL100-SD2/16
2
72
16A
ASL100-SD4/16
4
144
16A
产品名称
功能描述
ASL100-T2/BM
2通道，分别探测光照度和人体感应。吸顶安装。
产品型号
按键数
模块尺寸
ASL100-F4/8
8
86盒
ASL100-F2/4
4
86盒
ASL100-F1/2
2
86盒
产品型号
模块宽度（B）mm
回路数
ASL100-DI4/20
36
4

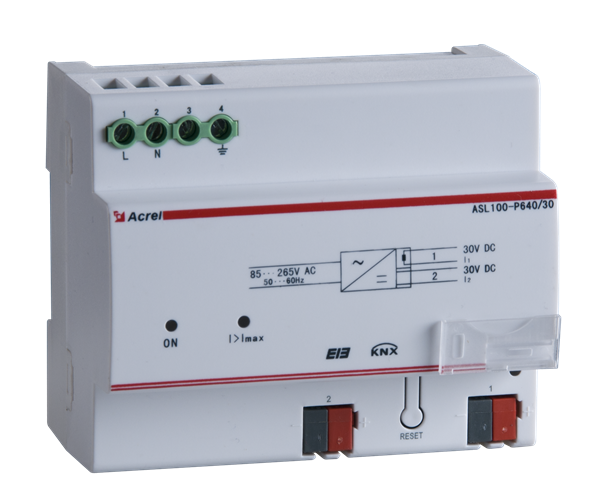

总线电源
输入参数
85~265V AC 50/60Hz
输出参数
输出电压 30V DC
输出电流 640mA
短路电流 1.3A
温度范围
正常运行 -5--45℃
储存温度 -25--55℃
运输温度 -25--75℃
安装方式
标准35mm轨道安装
● 驱动器
开关驱动器
0-10V调光驱动器
人体感应及光照度二合一传感器
总线电源
