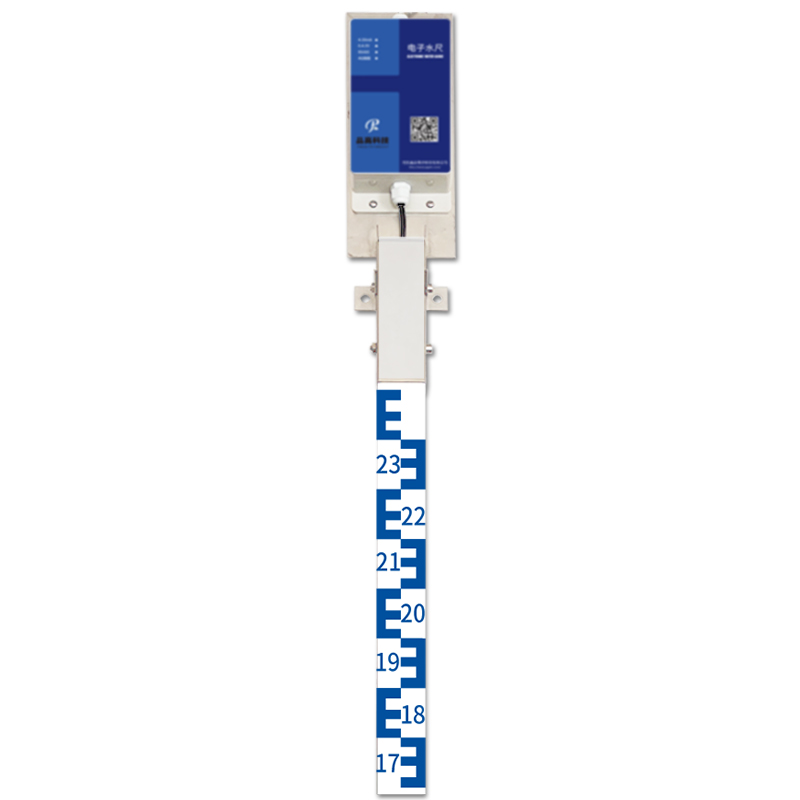

1.产品简介
电子水尺采用进口MCU芯片，通过内部数字电路通讯，利用微弱导电性原理，测量电极水位获得实时数据。水位数据只取决于电极间距，数据准确，稳定可靠。本传感器有效避免了传统水位传感器的零漂、温漂，受水质、杂草影响的缺点。
传感器自身采用不锈钢工艺，内部使用特殊材料处理，产品具有防腐、防冻、耐热、耐老化的特点，可在各种水利测量中应用。它具有安装方便、测量准确、数据稳定、环境要求宽松等特点。可应用于城市积水、水库、湖泊、河流、灌区等场合。
产品特点
采用进口MCU芯片，数据采集稳定可靠。
误差固定，不会随着量程的扩大而改变，可以保证精确1cm。

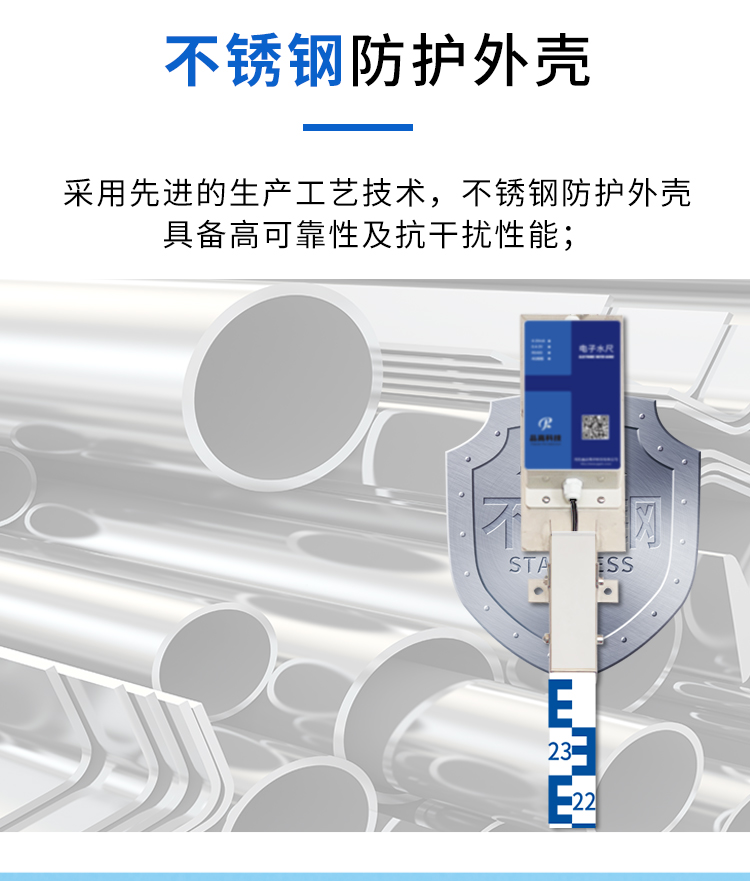

采用先进的生产工艺技术，不锈钢防护外壳，具备高可靠性及抗干扰性能；
内部用高性能的密封材料进行特殊处理，具有防腐、防冻、耐热、耐老化的特点；
不受大气温度、压力、湿度、含沙量、冰冻等外界因素的影响；
不受泥桨、污液和腐蚀性液体等污染物及沉淀物的影响；
外部有刻度，方便测量对比与人工观测
2.技术参数：
◆电 源：DC 12-24V
◆水位测量精度：1cm(全量程等精度)
◆水位分辨能力：1cm
◆流量测量精度：±1﹪---5﹪（和选择的渠道测量类型有关）
◆环 境 温 度：-10℃~70℃（不结冰）
◆保 存 温 度：-40℃ ~ 80℃
◆湿 度：≤ 95% RH
◆量 程: ¨80cm、¨160cm、¨240cm
◆分 辨 率: 1cm
◆测 量 精 度： 1cm
◆输 出 方 式： TTL、RS485（9600，N，8，1）
3.安装注意事项
接线定义：
|
功能定义 |
电子水尺 |
|
DC12V |
红色 |
|
GND |
黑色 |
|
RS485 A(+) |
黄色 |
|
RS485 B(-) |
绿色 |
安装前检查：
传感器一个
传感器引线（或变送器线）一根
传感器固定螺栓一套
保修卡、合格证、接线说明各一份
安装方法：
安装方法
方法一：悬吊法
将PVC或钢管固定在墙上、水库边，将水尺用螺栓悬吊在已经固定的管子里即可。此方法适用于墙面不太平整，有人为破坏可能的场合。
方法二：螺栓固定法
直接使用不锈钢膨胀螺栓固定在平整的墙面上。此方法适用于平整的墙面，且没有人为破坏可能的场合。
4.Modbus协议
