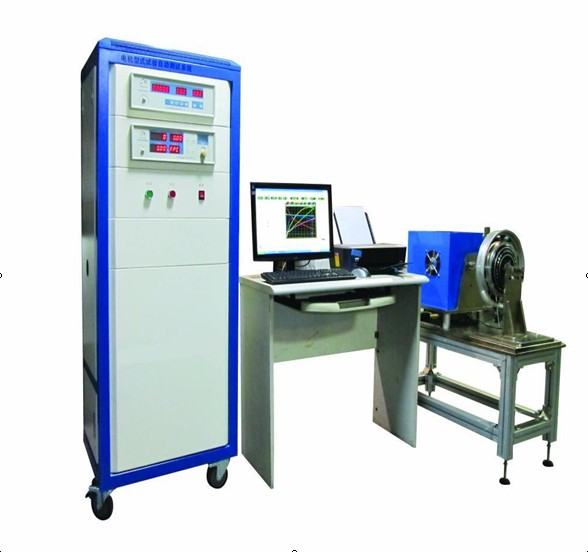

电动车电机性能测试系统产品介绍：
一、概述：
测功机及其测试系统由测功机控制器和输入电参数仪组成，它可以任意改变被测电机的负载，直接测量出电机空载、负载及堵转状态下电机的输入电压、电流、功率及输出转矩、转速、输出功率及效率。同时可以根据客户的实际进行非标特制。
1、设备配置
(1) 配置一：测功机控制仪、测功机、夹具
功能描述：手动调节负载，负载可以从空载到负载连续可调，可以测试电机的转速、转矩、输出功率。
（2）配置二：直流电参数、测功机控制仪、测功机、夹具
功能描述：手动调节负载，负载可以从空载到负载连续可调，可以测试电机的电压、电流、输入功率、转速、转矩、输出功率、效率。
（3）配置三：直流稳压电源、工控机显示器、控制操作台、测试软件、打印机、测功机动态控制仪、直流电参数仪、夹具
功能描述：手动/自动调节负载，负载可以从空载到负载连续可调，可以测试电机的电压、电流、输入功率、转矩、转速、输出功率、效率。微机自动记录和保存数据，并且根据测试数据自动分析电机性能进行曲线绘制和拟合，更加真实的测量电机性能。可以打印报表。
2、测功机选择及适用场合
（1） 直流无刷电机、轮毂电机、差数电机等。
（2） 适用于大力矩而转速低的场合。
二、测功机选型：
|
型 号 |
转 矩 (N.m) |
转速(r/min) |
连续运行 |
外形尺寸 |
中心高 (mm) |
风冷连续运 行功率(W) |
|
ZF50 |
≤50 |
1-3000 |
3000 |
800-360-350 |
180 |
6000 |
|
ZF100 |
≤100 |
0-3000 |
4000 |
800-370-370 |
180 |
8000 |
|
ZF200 |
≤200 |
0-1500 |
5000 |
1000-450-400 |
200 |
10000 |
