MX6R金相显微镜
MX6R正置金相显微镜
应用于工业检测及金相分析领域
人体工程学,为用户提供的工作效率
l 无限远铰链三通观察头
所成像的方位与物体实际方位一致,物体移动的方向跟像面移动的方向相同,便于使用者观察与操作。
l 长工作距金相物镜
采用半复消色差技术，其使用的多层宽带镀膜技术,使整个视场内的成像清晰·锐利,色彩自然,明亮舒适。长工作距设计, 50x物镜的有效工作距离7.9mm,100x物镜的有效工作距离也达到了2.1mm,更有20×超长工作距金相物镜,大幅拓展了MX机型的应用领域。同步设计了全套明暗场两用物镜,暗场照明亮度比传统暗场物镜提高2倍以上。
l 大行程移动平台设计
不仅适用于相应尺寸的晶圆及FPD检测,而且可用于小尺寸样品的阵列检测。6英寸三层机械移动平台,反射照明移动范围158mm × 158mm,透射照明移动范围100mm × 100mm;带离合器手柄,可用于全行程范围内快速移动。
模块化部件,可自由组合,配置更灵活
l 安全、稳重的机架结构设计
工业检测级显微镜体,低重心、高刚性、高稳定性金属机架,极大的提高的系统的抗振能力与成像的稳定性。前置低手位粗微同轴调焦机构,内置100-240V宽电压变压器,可以适应不同地区的电网电压。底座内部设有风循环散热系统,长时间使用也不会使机架过热。
l 高性能物镜转换器
采用精密轴承设计,转动手感轻巧舒适,重复定位精度高,物镜转换后的同心度也得到较好的控制,根据MX系列机型配置及功能的不同,可以选择不同型号的转换器。

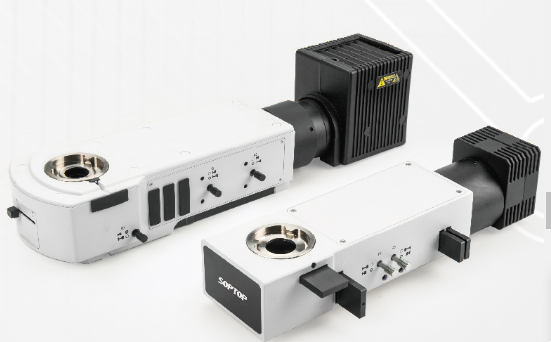

l 不同的照明器可供选择
明暗场反射照明器:带可变孔径光阑,视场光阑,中心均可调;带明暗场照明切换装置。透射照明：透射光源为单颗大功率5W暖色LED,并带有N.A.0.5聚光镜。透射照明与反射照明可独立控制,即透反照明可同时开启,亦可单独开启。
丰富的观察方式,满足您的检测需求
l 明场观察(反射)
配以全新设计的无限远长工作距平场消色差金相物镜,从低倍到高倍,都能得到清晰、平坦、明亮的高画质显微图像。
l 明场观察(透射).
5W大功率LED,配以N.A.0.5聚光镜,可以透照明下,观察LCD彩色液晶显示屏,器件框架边缘等。透射照明与反射照明为独立控制,即可同时亮,也可单独亮。
l 暗场观察
将暗场照明拉杆拉到位置,即可使用暗场功能,可以观察物体表面的各种划痕、杂质点及.其他细微缺陷。内置衰减片,减少明暗场切换时光线剧烈变换对眼睛的刺激。
l 简易偏光
观察将起偏镜及检偏镜插板插入照明器的位置,即可进行简易偏光观察。检偏镜可分为固定式和360旋转式两种。
l DIC微分干涉观察
使用DIC技术,可以使样品表面微小的高低差产生明显的浮雕效果,极大的提高图像的对比度。可匹配带DIC功能的物镜,使整个视场的干涉色一致,微分干涉效果非常出色,高倍物镜DIC效果也较好。
MX6R技术规格表
|
光学系统 |
无限远色差校正系统 |
|
观察筒 |
30°倾斜,正像，无限远铰链三通观察筒,瞳距调节: 50-76mm,分光比100:0或0:100 (支持25/26.5mm视场) |
|
30°倾斜，倒像，无限远铰链三通观察筒,瞳距调节: 50-76mm,三档分光比0:100 ; 20:80 ; 100:0 (支持25/26.5mm视场) |
|
|
5-35°倾角可调,正像,无限远铰链三通观察筒,瞳距调节: 50-76mm,单边视度调节: ±5屈光度,两档分光比100:0或0:100 (支持22/23/16mm视场） |
|
|
目镜 |
高眼点大视野平场目镜PL10X/22mm,可带测微尺,可选视度可调 |
|
高眼点大视野平场目镜PL10X/23mm,视度可 |
|
|
调高眼点大视野平场目镜PL10X/25mm,视度可调,可带刻度十字分划板 |
|
|
高眼点大视野平场目镜PL10X/26.5mm,视度可调,可带刻度十字分划板 |
|
|
高眼点大视野平场目镜PL15X/16mm |
|
|
物镜 |
长工作距平场明暗场消色差金相物镜(5X, 10X, 20X, 50X,100X) |
|
无限远长工作距明暗场半复消色差金相物镜(5X, 10X, 20x, 50X,100X) |
|
|
超长工作距明暗场半复消色差金相物镜(20X) |
|
|
转换器 |
内定位五孔明暗场转换器，带DIC插槽 |
|
调焦机构 |
反射式机架,前置低手位粗微同轴调焦机构。粗调行程33mm,微调精度0.001mm.带有防止下滑的调节松紧装置和随机上限位装置,内置100-240V宽电压系统,带光亮度设定暗扭与复位按扭 |
|
载物台 |
6英寸三层机械移动平台,低手位X、Y方向同轴调节;平台面积445mm ×240mm,反射照明移动范围:158mm ×158mm ;透射照明移动范围: 100× 100mm ;带离合器手柄,可用于全行程范围内快速移动;玻璃载物台板(透、反射用) |
|
照明系统 |
12V100W卤素灯,明暗场反射照明器,带可变孔径光阑,视场光阑,中心均可调;带明暗场照明切换装置;带滤色片插槽与偏光装置插槽 |
|
摄影摄像 |
0.35x/0.5X/0.65X/1X摄像接筒, c型接口,可调焦 |
|
其他 |
起偏镜插板，固定式检偏镜插板, 360"旋转式检偏镜插板;反射用干涉滤色片组;高精度测微尺; DIC微分干涉组件 |
