① 制冷系统:采用原装法国泰康压缩机组成的风冷式复叠压缩止制冷系统,辅助件如:膨胀阀(美国SPORLAN),电磁阀(意大利CAS);过滤器(美国SPORLAN);压力控制器(英美RANCO);油分离器(欧美ALCO)等制冷配件均采用进口件。
②空气调节方式:强制通风内平衡调温法(BTC)。该方法即指在制冷系统连续工作的情况下,控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量,来达到一种动态平衡。
③空气循环装置:内置空调间、循环风道及长轴离心式通风机,使用高效的制冷机和能量调节系统,通过高效通风机进行有效的交换,达到温度变化之目的。通过改善空气的气流,提高了空气流量及与加热器和空气表冷器的热交换能力,从而大幅改善了试验箱的温度均匀度。
④加热方式:优质镍铬合金丝电加热器。

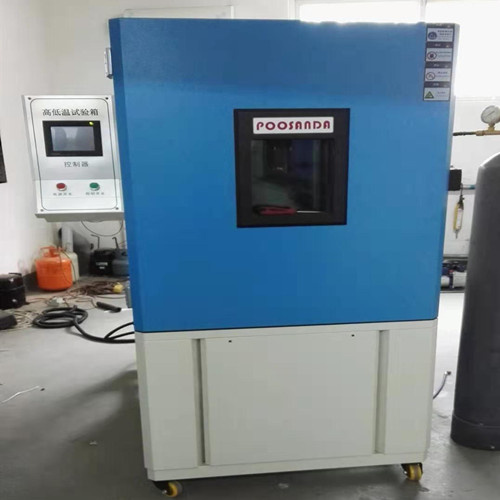

北京高低温交变循环试验箱整体结构:
A:试验箱箱体为整体结构形式,制冷系统位于箱体后下部,控制系统位于试验箱的上部。
B:工作室一端的风道夹层内,分布加热器、制冷蒸发器、风叶等装置;试验箱左侧设有Ф50电缆孔,试验箱为单开门(不锈钢嵌入式门拉手)
C:采用双层耐高温抗老化硅橡胶密封,可有效保证试验箱温度的流失
D:箱门上设有观察窗、防霜装置及可开关控制的照明灯。观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜。照明灯采用进口品牌飞利浦灯管,可有效的*观察工作室内的试验变化。
北京高低温交变循环试验箱适用范围:适用于工业产品高温、低温的可靠性试验。对电子电工、汽车摩托、航空、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高温、低温(交变)循环变化的情况下,检验其各项性能指标。
内箱容积可分为63升、80升、100升、120升、150升、225升、408升、800升、1000升几个标准箱体。试验箱的外箱尺寸根据用户要求的外观不同有稍微调整,实际尺寸见技术报价单。
【1】BY-260CJ-63
内箱尺寸:W宽400*H高450*D深350mm
外箱尺寸:W宽920*H高1500*D深820mm
【2】BY-260CJ-80
内箱尺寸:W宽400*H高500*D深400mm
外箱尺寸:W宽920*H高1550*D深870mm
【3】BY-260CJ-100
内箱尺寸:W宽400*H高500*D深500mm
外箱尺寸:W宽920*H高1500*D深970mm
【4】BY-260CJ-120
内箱尺寸:W宽400*H高600*D深500mm
外箱尺寸:W宽920*H高1650*D深970mm
【5】BY-260CJ-150
内箱尺寸:W宽500*H高600*D深500mm
外箱尺寸:W宽1020*H高1650*D深970mm
【6】BY-260CJ-225
内箱尺寸:W宽500*H高750*D深600mm
外箱尺寸:W宽1020*H高1800*D深1070mm
【7】BY-260CJ-408
内箱尺寸:W宽600*H高850*D深800mm
外箱尺寸:W宽1120*H高1900*D深1270mm
【8】BY-260CJ-800
内箱尺寸:W宽800*H高1000*D深1000mm
外箱尺寸:W宽1320*H高2050*D深1470mm
【9】BY-260CJ-1000
内箱尺寸:W宽1000*H高1000*D深1000mm
外箱尺寸:W宽1520*H高2050*D深1470mm
1、温度范围:-20℃~150℃(T) -40℃~150℃(F) -70℃~150℃(S)
2、波动度:±0.5摄氏度
3、均匀度:≤2.0摄氏度
4、控制方式:热平衡调温方式(BTC),以PID方式控制SSR,使系统之加热量等于热耗损量,故能长期稳定的使用。
5、升温时间:平均约2.0℃~3.0℃/min
6、降温时间:平均约0.7℃~1.2℃/min
7、安全装置:无熔丝开关、防干烧装置、极限高低温保护、温度偏差报警、超压、过载、缺相、漏电保护
8、人性化的配置:①透明观视窗;②测试引线孔;③置物架【用途:观视窗能方便客户随时清楚查看箱内试验情况;引线孔方便客户外接测试电源线或信号线使用;置物架方便客户摆放试验品用】
