一、应用领域
专为声波透射法检测基桩完整性而制定，可扩展超声回弹综合法测强、不密实区和空洞检测和超声法裂缝深度检测等功能。多通道自循环功能一次提升即可完成混凝土灌注桩6个剖面的测试，相对于单剖面或一发双收测试的仪器，大大提高了检测效率。
二、依据标准
《超声法检测混凝土缺陷技术规程》(CECS 21:2000)
《建筑基桩检测技术规范》(JGJ 106-2014)
《深圳市建筑基桩检测规程》(JGJ 09-2015)
《水运工程混凝土结构实体检测技术规程》(JTS 239-2015)
《水运工程混凝土结构实体检测技术规程》(JTS 237-2017)
《铁路工程基桩检测技术规程》(TB 10218-2019)
《广东省建筑地基基础检测规范》(DBJ 15- 60-2019)
《公路工程基桩动测技术规程》(JTG/TF81-01-2020)
三、性能特点
1. 高效率测试：一次提升可以同时完成6个剖面的测试，提升速度4档可调，提升速度大于60米/分钟。
2. 通用的径向换能器：径向换能器不区分发射和接收，国内首家实现多通道和非金属超声换能器通用，减少浪费，方便用户。
3. 高性能主机：高性能工业级ARM处理器，主频高达1GHz,全新ARM Cortex A8高性能处理器，深度定制WINOOWs CE 6.0实时操作系统，开机15秒进入测试系统，系统运行更加稳定，测试完毕保存数据后可以直接关闭电源，电池续航时间8小时以上。

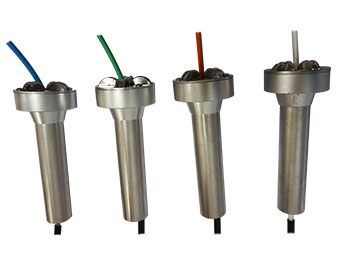

4. 收发兼用换能器：国内首家采用收发兼用径向换能器，配合前置放大技术，完美解决首波不清晰、难判读的行业难题，换能器体积小巧精致（直径25mm，长度180mm，国内最小），混凝土测试跨距达8m以上。
5. 高强度换能器绕线盘：径向换能器绕线盘使用高强度钢架，坚固耐压，不易变形，绕线盘加装集流环装置，收放线更加自由，换能器线缆有6种颜色可以自由选择。
6. 出色的自动判读算法：迭代判读算法，复杂条件下自动判读首波正确率高达99%，完美应对各种复杂的现场条件，大大减少手工判读的工作量，使数据处理的时间缩短到其他同类软件的1/3以上。

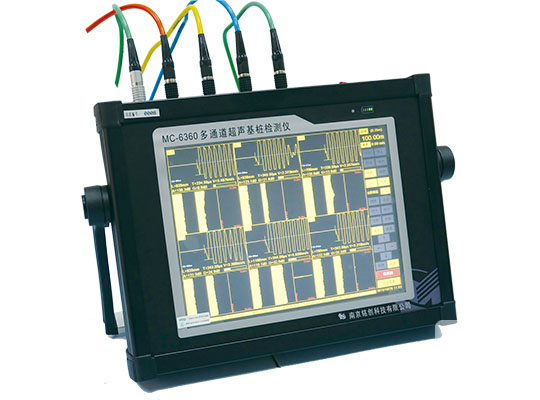

7. 高亮屏幕显示：10.4吋工业级高亮宽温显示器，阳光下轻松可视，配备高强度进口电阻触摸屏，轻松应对现场复杂的检测环境。
8. 无线深度计数装置：低功耗无线计数轮。充电5分钟，使用1小时；无线计数器充电便捷，可使用电脑、手机充电器、移动电源为其充电；针对野外使用工况，自主开发的通信协议，连接时间<1秒，意外中断后自动恢复连接，中断恢复后自动续测，数据不丢失（非强制断电的情况下）。同时支持有线连接，确保计数装置万无一失。
9. 全向一体护筒式管口导向轮：无需调整方向，方便使用；有效防止探头磕碰；防坠落丟失；有效减小配件箱体积。
10. 方便的采集软件：机内软件操作高效、灵活、首波判读精准，显示界面多种配色方案自由切换，适用各种工作环境。测试过程中可以随时复测和加密测试，缺陷定位更加准确。
11. 灵活的数据处理软件：专业的数据处理软件，可以快速对检测数据进行分析，生成检测报告，检测报告格式可以自由定制。
12. 坚固的外壳设计：外壳采用高强度合金材料制造、独特的防水溅设计，坚固耐用，主机体积与重量在同类产品中最小。仪器配备高强度防水气密仪器箱，有效地防水防潮，轻松应对野外各种环境的变化。
四、技术参数
|
项目 |
技术参数 |
|
通道数 |
四通道 |
|
主控方式 |
ARM A8 1GHz |
|
操作系统 |
WinCE 中文操作系统 |
|
采样方式 |
同步采样 |
|
显示方式 |
10.4吋工业高亮液晶屏 1024*768 |
|
操控方式 |
触摸屏 |
|
存储模式 |
电子硬盘（16GB） |
|
深度测量方式 |
双向计数，可即时复测 |
|
采样间隔 |
0.03μs~1024μs |
|
声时测量精度 |
0.03μs |
|
声时测量范围 |
2×106μs |
|
记录长度 |
0.5~4k |
|
首波判读方式 |
迭代判读/阀值判读 |
|
发射电压（V） |
50/250/500/1000可调 |
|
增益动态范围 |
107dB |
|
增益控制精度 |
0.4dB |
|
一次测试剖面 |
六个剖面(1、3、6)可拼接多剖面 |
|
发射脉宽 |
20μs |
|
带宽 |
2~500kHz |
|
接收灵敏度 |
≤10μV |
|
道间串扰 |
≤-60dB |
|
数据传输模式 |
USB2.0高速接口 U盘传输 |
|
供电方式 |
内置锂电池（工作时间≥8小时） |
|
工作温度 |
-10℃~+45℃ |
|
主机尺寸 |
325×243×56mm |
|
主机重量 |
3.5kg |
|
导口管想轮 |
全向一体护筒式导向轮 |
|
上传平台 |
支持APP或WIFI进行数据.上传，可和国内其他上传平台进行对接 |
|
线轴 |
带集流环/电缆6色可选 |
|
无线计数轮 |
充电5分钟，使用1小时 |
|
无线连接 |
连接时间≤1s/连接距离≤100m |
|
分辨率 |
0.3cm |
|
测点间距 |
5cm~100cm可选 |
|
最大提升速度 |
6剖面，最大60米/分钟 |
