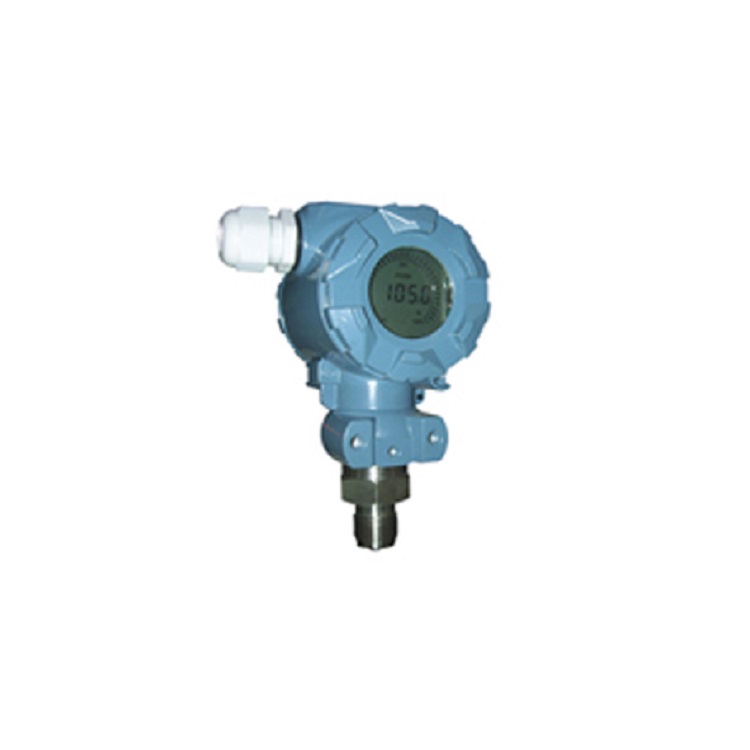

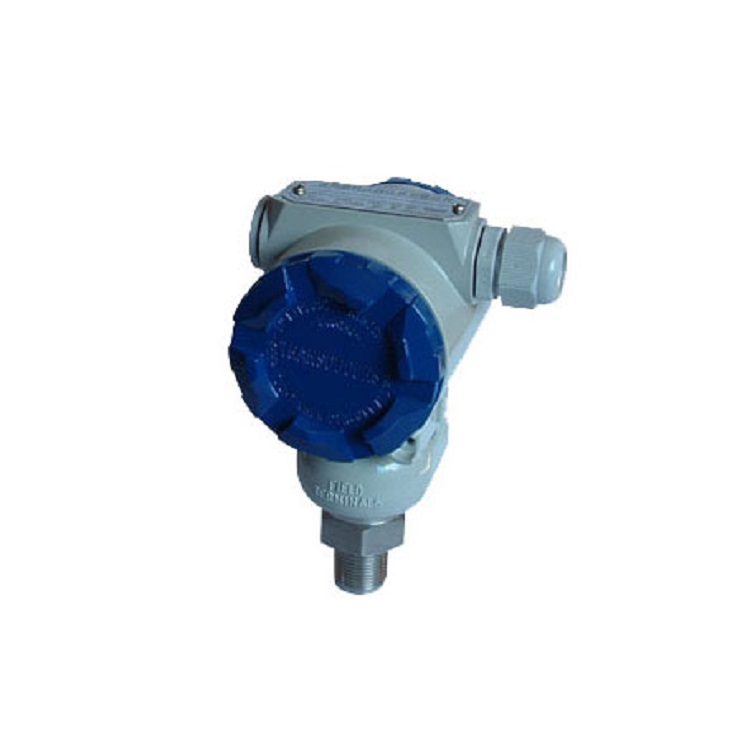

FRD-8054系列压力变送器
一、概述
本系列压力变送器选用进口高品质进口压力传感器,采用专用集成模块,经精细的温度、零点、满量程、和非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。
FRD-8054系列压力变送器采用美国IC系列扩散硅压力传感器；标准型FRD-8054A，小巧型FRD-8054B压力变送器采用进口硅压阻压力传感器；FRD-8054C系列压力变送器采用德国E+H公司的陶瓷电容压力传感器，温度范围宽，长期稳定性好。
全系列压力变送器都可以带HART通讯、485通讯、CAN总线通讯，并可选装LED、LCD表头。通过PC机或手操器（通讯器）可以在现场或控制室对该变送器进行远程控制或系统组态。
本系列产品有多种接口形式，品种规格齐全，能够限度地满足客户的需要，特别适合广泛使用于各种工业现场。
该系列产品符合GB3836.4-2000《爆炸性气体环境用电设备 第4部分 本质安全型“i”》和GB3638.1-2000《爆炸性气体环境用电设备 第1部分 通用要求》，防爆标志：ExiaⅡC T6，它适用于0区、1区、2区，含有ⅡA～ⅡC类，T1～T6组爆炸性气体混合物的场所，并经国家防爆电气产品质检中心检验合格，取得防爆证，编号：CNEx08.1964。
二、技术指标
·被测介质：液体、气体、蒸汽
·测量范围：-0.1MPA~0~120MPA
·精度等级：±0.2%FS，±0.5%FS
·长期稳定性：≤0.2%FS/ 年
·温度漂移：≤0.02% FS / ℃（在0-70 ℃范围内）
·环境温度：-20℃～+60℃
·储存温度：-55℃～+125 ℃
·输出信号：4-20mA 或1-5VDC
·供电电压：12-28VDC
·允许过载：额定压力的2 倍
·接湿件材质：316 不锈钢和1Gr18Ni9Ti
·引压接口：M20×1.5 外螺纹
· 防爆等级：本安ExiaⅡC T6 隔爆ExdⅡC T5
· 防护等级：IP67
· 本安参数：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.03uf， Li：0mH
工作原理
被测压力直接作用在压力传感器膜片的前面，使膜片产生微小的形变，使传感器产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，传感器输出的电压信号经过差分归一放大器输出放大后，再经过电压电流的转换，变换成相应的电流信号，该电流信号通过非线性矫正环路的补偿，即产生了与输入压力成线性对应关系的1~ 5V或者4~ 20mA 标准信号输出。
