气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。越来越多的变压器等大型设备设在了远离城市的偏远地区，当这些大型变压器出现异常需要进行跟踪试验时，按照传统方法将样品取回试验室再进行分析，不但影响了数据的时效性，也耗费了大量的人力和物力。

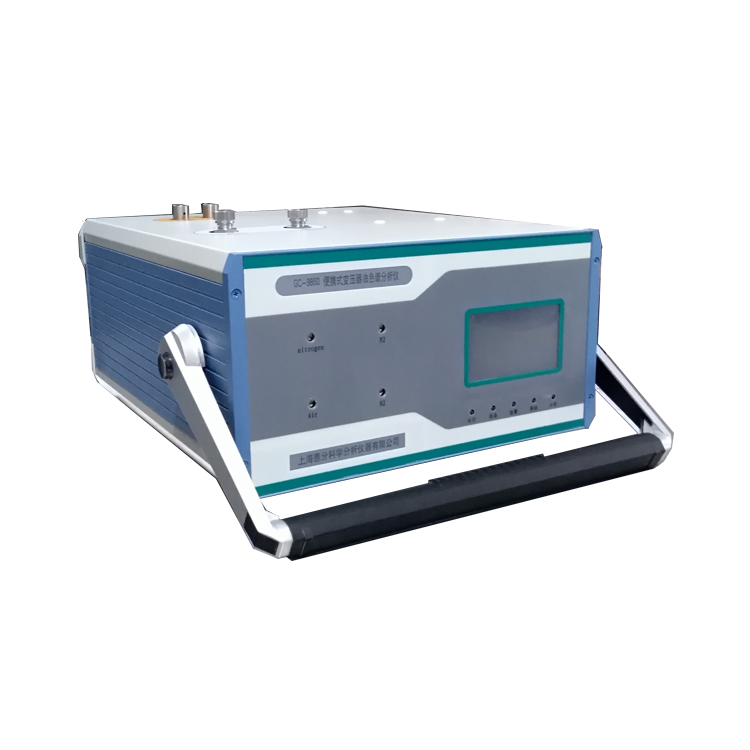

山东瑞德化工仪器生产的便携式变压器油气相色谱仪采用小型化、模块化和数字化的设计理念开发出的集色谱检测、分析、诊断一体的智能化仪器，整机体积小、重量轻，便于携带到现场进行快速分析；仪器配有微型热导、氢焰检测器，一次进样，7分钟内即可完成绝缘油中溶解的H2、CO、CO2、CH4、C2H4、C2H6、C2H2等7种气体组分含量的全分析，并通过配备的zhuanyong工作站对变压器存在的潜伏性故障进行分析和判断，其分析数据与传统的试验室色谱仪数据一致。
便携式变压器油气相色谱仪主要用于现场对变压器油色谱分析，可及时对变压器故障进行分析。弥补了实验室色谱分析的不足，给电力系统带来良好的经济效益和社会效益。
检测浓度（ppm）：
|
组分名称 |
H2 |
CO |
CO2 |
CH4 |
C2H4 |
C2H6 |
C2H2 |
|
检测限 |
≤2 |
≤1 |
≤2 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
检测分析执行标准：
GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》
GB/T 7252-2001《变压器油中溶解气体分析和判断导则》
DL/T 703-1999《绝缘油中含气量的气相色谱测定法》
便携式气相色谱仪技术特点：
1、采用压力显示。
2、全中文实现仪器温度的设置、显示等操作
3、实现一键开机
4、全自动完成点火和电流设置等操作
5、数字化FID电子调零技术，增强仪器的抗干扰能力
6、断气、断电、超温、零度等全套保护功能
7、分析周期：<8min
8、环境温度：0℃～40℃
9、温控精度：±0.1℃
10、主机外形尺寸： 345×330×160（mm） 约7KG
便携式变压器油气相色谱仪配套色谱软件特点：
1、计算方法符合GB/T 7252-2001及DL/T 722-2000。
2、在报告中自动给出三比值编码以及故障性质和典型例子。
3、可按采样点实现油样谱图库的管理（创建、增加、删除、修改、查询、排序）。
4、基于同一设备各次分析结果生成设备分析档案卡片，自动完成总烃增长、产气速率等计算。
5、可对同一采样点作出各气体组份含量随着时间变化的趋势曲线。
6、可将多次的样品分析结果综合在一张报表中，并给出这些结果的平均值、标准偏差及相对标准偏差（RSD）。
7、有谱峰智能辨识技术，减少需要用户设置的谱图处理参数，基本实现判峰、基线校正、重叠峰分割的自动处理。
8、提供手工从拖尾峰上准确切割肩峰（小鼓包）的功能，以便对微量组份进行定量。
9、两个通道谱图的有效部位可嫁接到一张谱图上，只要对一张谱图进行处理、计算和保存即可。
10、采用分割窗口技术，使表格和谱图显示在同一个文档窗口中，并且表格排列采用直观易用的页签形式，避免操作时需要在不同的屏幕界面间来回切换，界面布局紧凑，操作非常简捷。
