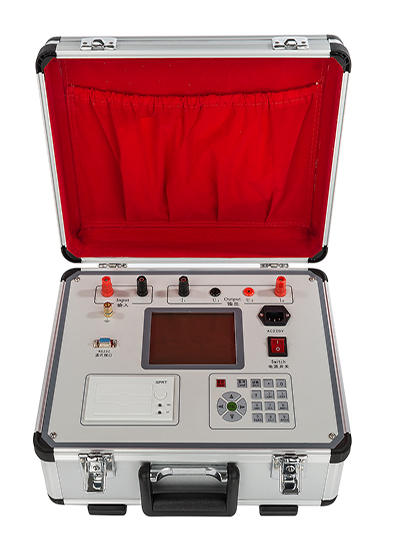

ZC-204A变压器短路阻抗测试仪短路阻抗实验_变压器短路阻抗测试仪

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

1、短路阻抗试验

按后面的接线图正确连接调压器、本测试仪、被试变压器，在给调压器通电之前确保调压器的滑动触头处于零位。

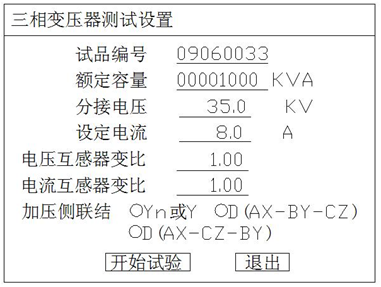

图3 三相变压器参数设置界面

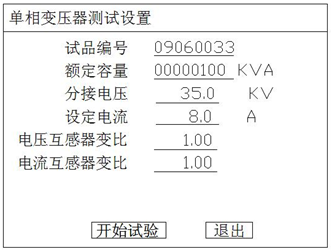

图4 单相变压器参数设置界面
在主界面中选择三相变压器将进入图3三相变压器参数设置界面，在主界面中选择单相变压器讲进入图4单相变压器参数设置界面，参数设置界面的参数意义如下：
试品编号：被试变压器编号，该编号打印输出，便于记录管理；
额定容量：指变压器的标称容量；
分接电压：是指加压绕组所在的分接电压；
设定电流：是指预备在该电流点记录结果，在升压测试时，当电流接近该设定电流时，仪器提示“接近设定电流”，同时蜂鸣器开始报警，此时应缓慢升压或锁定结果。
电压互感器变比是指外接电压互感器的变比；
电流互感器变比是指外接电流互感器的变比；
加压侧联结：三相变压器施加电压侧的联结组方式，变压器的铭牌上标注有该信息。
其中额定容量，分接电压为必须准确设置项，对于三相变压器也必须正确设置被试变压器的联结组方式。
参数设置完成后，按开始试验将进入实时测量模式，图5与图6分别为三相变压器与单相变压器的试验测量界面。

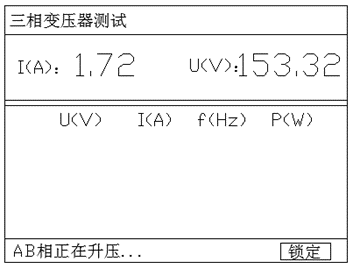

图5 三相变压器测试界面

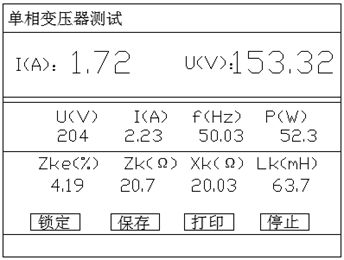

图6 单相变压器测试界面
在此测试状态下开始用调压器加压，测试界面的上半部分实时显示当前的电压、电流值，当电流接近设定的试验电流时应放慢调压速度，达到预定电流后长按OK键锁定当前结果，此时屏幕下放提示“正在测量…”，在此期间请不要调节调压器输出。测量结束后屏幕下方将显示记录的电压、电流、频率、功率值，同时屏幕下方提示新的测试相。

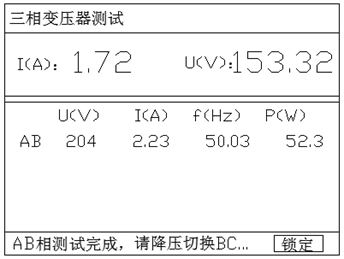

图7 切换相界面
对于三相变压器，需要分别对AB、BC、CA绕组进行测量并记录三次的测量结果，例如当AB相结果锁定测试完成后会显示如图7所示的切换相的提示，此时应降压然后根据接线图连接BC相，继续升压测试，三次测量尽可能使施加的电流一致。三次测量中仪器不能关机、不能退出三相测试界面，当改变被试变压器的接线时，试验用的调压器应归零。屏幕的下方提示有当前仪器测试的相。当最后一向测试完成后会显示如图8所示的测量完成提示，然后应当降压当电压降到安全电压后一起会自动显示如图9所示的测试结果界面。

注意：。对于三相变压器需要三次测量，按接线图依次对被试变压器的AB相、BC相、CA相进行测量。测量AB相完成后，应将调压器归零，有条件的话最好断开调压器的输入电源开关，然后更改测试线路对BC相进行测量。

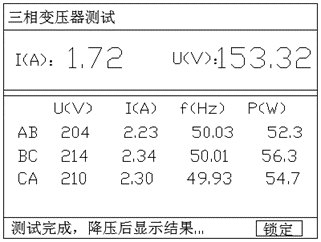

图8 测试完成界面提示
三相变压器的三相测量完成后，仪器自动显示计算后的短路阻抗测量结果，如图9。

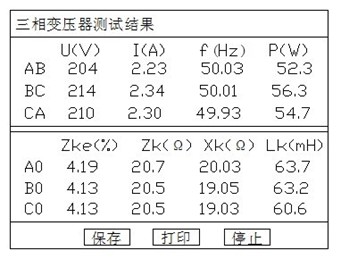

图9 阻抗测试结果界面
在测试结果界面中（单相结果见图6，三相结果见图9）：U（V）为记录的试验电压，单位V；I（A）为记录的试验电流，单位为A；f（Hz）为记录的试验频率，单位为Hz；P（W）为记录的实测功率，单位为W；Zke（%）为折算到额定电流时的短路阻抗电压百分比；Zk（Ω）为各相的短路阻抗，单位为Ω；Xk（Ω）为各相的电抗，单位为Ω；Lk（mH）为各相的漏电感，单位mH。
