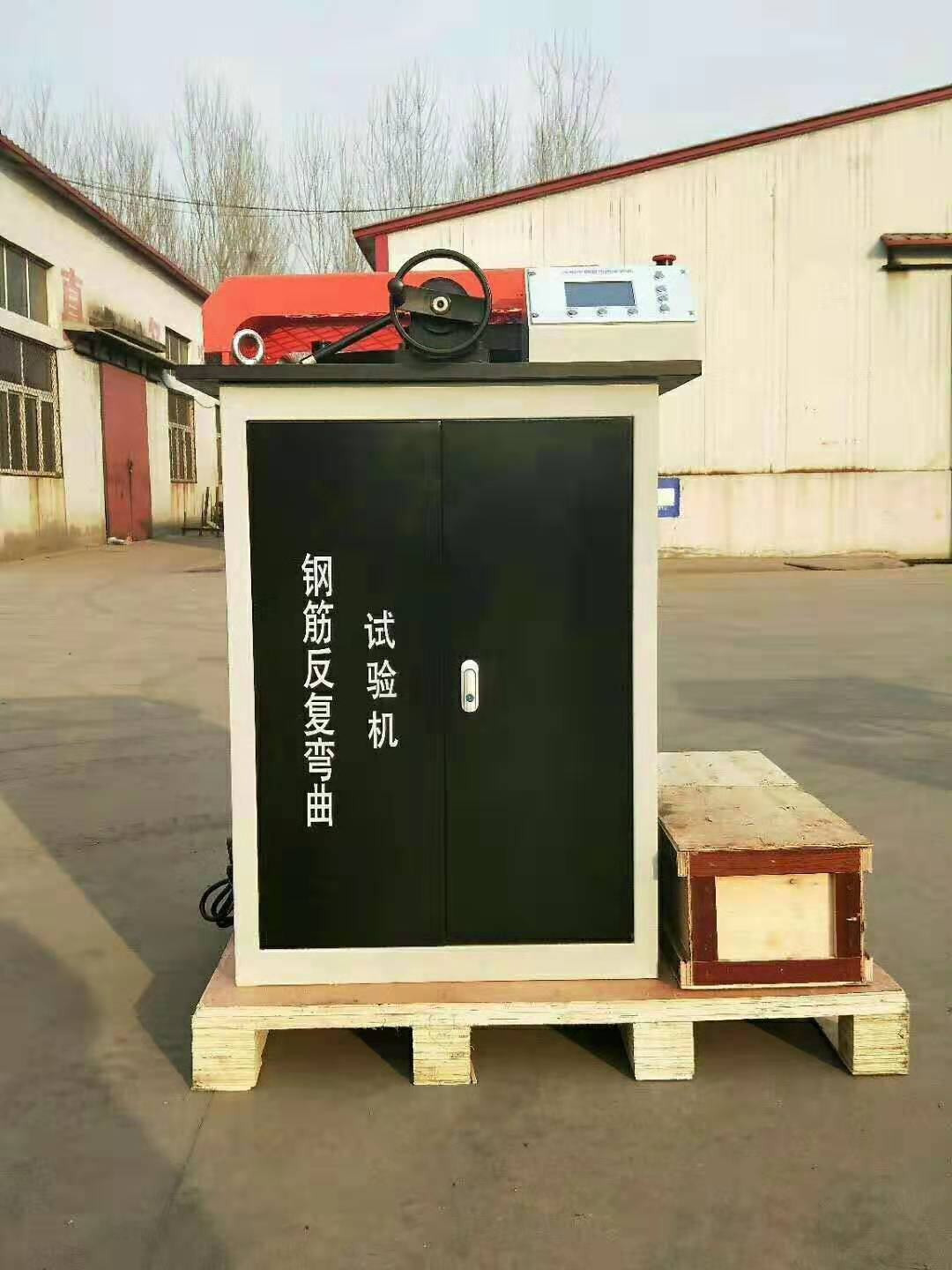

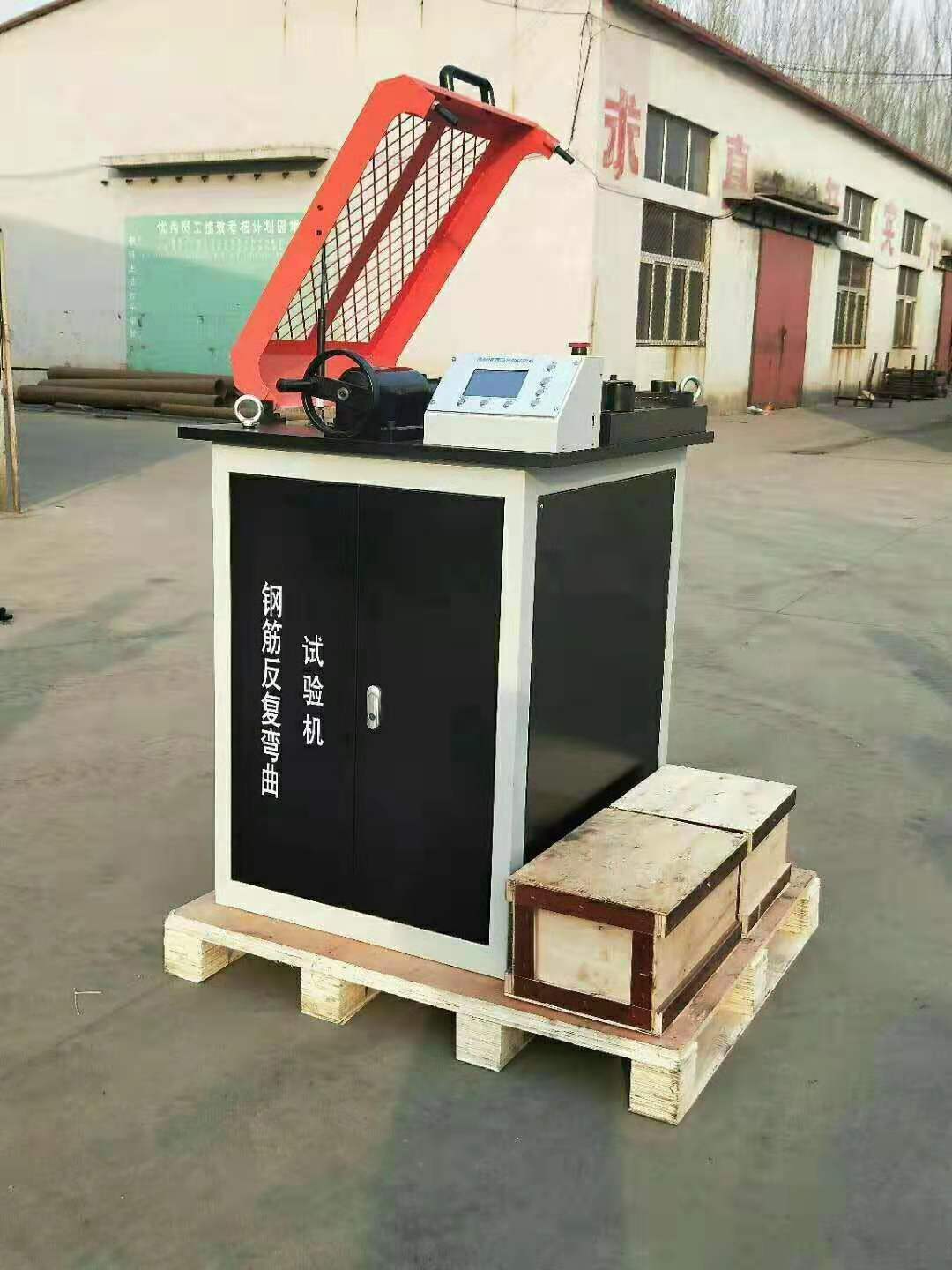

GW-40A钢筋弯曲试验机
“钢筋弯曲试验机”是对钢筋进行平面正,反向弯曲试验的专用设备.该设备主要技术参数和指标符合GB5029-85《钢筋平面反向弯曲试验方法》,GB/T232-2010《金属材料 弯曲试验方法》以及YB/T5126-2003《钢筋混凝土用钢筋弯曲和反向弯曲试验方法》的要求.该产品广泛应用于钢厂和建筑单位,以检验螺纹钢正,反弯性能.
GW-40A型钢筋弯曲试验机较GW-40B型试验机,在限位安全.易损件更换.延长整机寿命等方面有较大提高,是目前较为完善的弯曲试验机.
二、技术参数指标:
|
项目 |
技术指标 |
|
弯曲钢筋直径范围 |
随机￠25-￠40或( ￠6-￠22) |
|
钢筋正向弯曲角度 |
0°- 180°内任意设定 |
|
钢筋反向弯曲角度 |
0° - 180°内任意设定 |
|
工作盘转速 |
≤2r/mm |
|
辊心距离 |
219 mm |
|
工作盘直径 |
￠580mm |
|
电动机功率 |
1.5KW |
|
随机配标准弯心套 |
一套 |
|
机器外形尺寸（长*宽*高） |
1050×750×1200 mm |
|
机器重量 |
750kg |
三、主机结构和电气工作原理：
1、主机结构：
本机主要由传动部分、机架、工作台、螺旋调整装置和限位机构组成。
传动部分将制动电机的动力经双级摆线针轮减速机传至工作盘。机架是由方钢和钢板焊接而成并带有侧门的箱体，它支撑着试验机各组成部件。工作台即机器的上平板，其上装有螺旋调整装置和限位机构，另外还装有防护罩等。
2、电气控制部分：
GW-40A型试验机弯曲角度：由电机高速轴上取得的光电脉冲信号，由PLC进行角度计算并不断累计并有液晶屏显示。当试验机弯曲角度达到所设置角度时，经逻辑电路控制，使电动机断电终止试验。
四、特点
1.正弯、反弯角度在0-180°内任意设定；
2.弯曲角度实时显示。
3.安全可靠的智能限位。
GW-40A型钢筋弯曲试验机装箱单
产品编号：
|
类 别 |
序 号 |
名 称 |
数 量 |
|
产 品 |
1 |
主机RJ-40B |
1 |
|
技术文件 |
1 |
使用说明书 |
1 |
|
2 |
合格证 |
1 |
|
|
3 |
装箱单 |
1 |
|
|
附 件
钢筋弯心 |
1 |
工作轴 |
4 |
|
2 HRB335 |
3×Φ6，3×Φ8，3×Φ10，3×Φ12， 3×Φ14，3×Φ16，3×Φ18，3×Φ20，3×Φ22，3×Φ25 ， 各一件 |
装箱、随机配带 |
|
|
3 HRB400 |
4×Φ6，4×Φ8，4×Φ10，4×Φ12， 4×Φ14，4×Φ16，4×Φ18，4×Φ20，4×Φ22，4×Φ25，4×Φ28，4×Φ32，4×Φ36，4×Φ40 各一件 |
单独订货 |
上面附件可以选配一套
