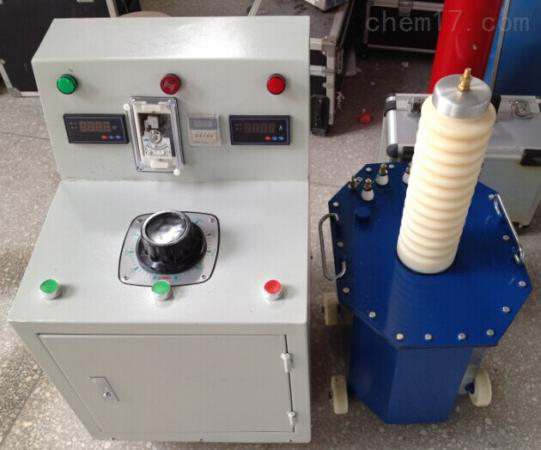

DH试验变压器
仪器简述： 试验变压器采用多层次绝缘，把变压器的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。解决了变压器的渗漏油问题，该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆，短路杆和串激杆等功用外，还相当于变压器储油器。本系列产品采用金属固定引线和均压，从而消除了放电现象。整体结构紧凑，外观新颖，体积小，重量轻。
技术指标：
|
输入电压 |
|
0～200V / 0～400V |
|
额定高压 |
|
0～400kV |
|
额定容量 |
|
0～200kVA |
产品种类及型号：
交流：DHJ-X/Y
交直流：DHJZ-X/Y
交流串激：DHJC-X/Y
交直流串激：DHJCZ-X/Y
（X为输出容量参数，单位为kVA；Y为输出交流电压参数，单位为kV。）

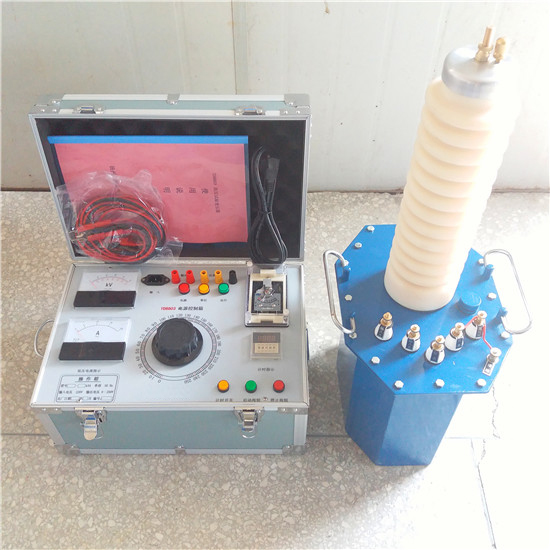

轻型交直流高压试验具有体积小、重量轻、结构紧凑、功能齐全，通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行汇频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
经型高压方试验变压器采用单框芯式结构。初级绕组绕在铁芯上、高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角结构，整体外形美观大方。其外部结构图见图1，内部结构见图2。
|

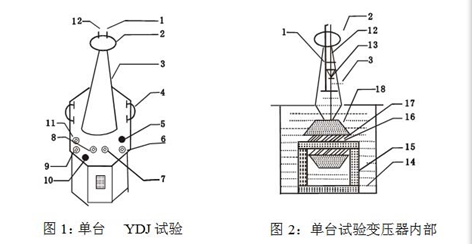

变压器外部结构示意图 |
1—短路杆D 2—均压球 3—高压套管
4—变压器提手 5—油阀 6、7—次压输入a、x
8、9—测量端子E F 10—变压器外壳接地端 11—高压尾
12—高压输出A 13—高压硅堆 14—变压器油
15—铁芯 16—次低压绕组 17—测量绕组
18—二次高压绕组
在试验变压器中，a、x为低压输入端子，E、F为低度表测量端子，A、X为高压输出。

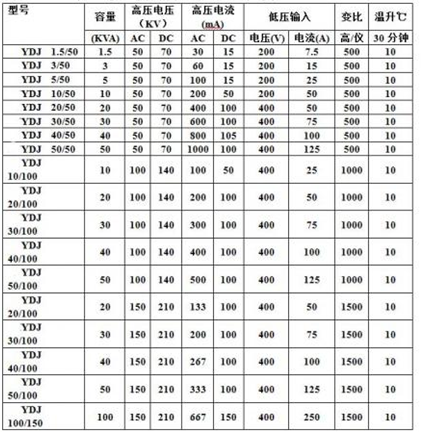

系列油浸式试验变压器参数：
