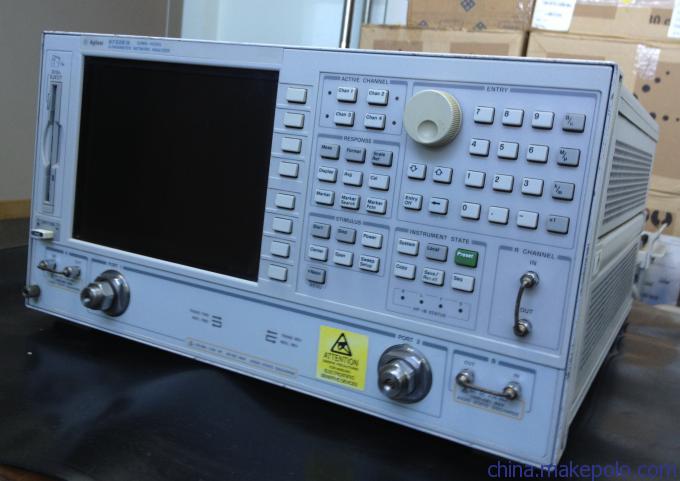

Agilent 8722ES 40G微波矢量网络分析仪 50MHz-40GHz
厂商：美国安捷伦Agilent
频率范围：50MHz到13.5,20或40GHz
提供传输/反射或S参数测试装置备选品
快的测量速度和数据传送速率
同时显示多达4个参数
达105db动态范围
可选用时域,频率偏移和高功率测量
仪器名称:矢量网络分析仪
品牌:Agilent
仪器型号:8722ES
仪器指标:50
MHz-40 GHz
详细说明:
Agilent8719ES/8720ES/8722ES微波网络分析仪
型号 8719ES 8720ES
8722ES
频率范围 50MHz-13.5GHz 50MHz-20GHz
50MHz-40GHz
频率分辨率 1Hz 1Hz
1Hz
功率范围： -70～+5dBm
-70～+5 dBm
-75～-5 dBm
动态范围 100 dB 100 dB
80～93
dB
测试端口连接器:
3.5mm 3.5mm
2.4mm
Agilent 8722ES矢量网络分析仪可进行全面的射频和微波元件评测。Agilent
8722ES包括集成的合成源
、测试装置和调谐接收机。内置的S-参数测试装置提供正向和反向的全范围幅度和相位测量。内部矢量
精度增强技术包括全二端口、适配器移除和可选的TRL校准。
Agilent 8720E系列包括3种T/R和3种S-参数网络分析仪，覆盖范围为13.5GHz、20GHz和40GHz。
50MHz至40GHz
100 dB 的动态范围
优异的测量精度
2个测量通道
4个显示通道
频率和功率扫描
快扫描和数据传输速度
通过/失败测试，强大的标记功能
电校准（ECal）
内部使用测试序列的自动化
可选时域、高功率测试装置、四个采样器和TRL校准、直接采样器访问、频率偏置模式
8720E系列网络分析仪
8720E系列的特点是拥有能满足您的测量需要的6种矢量网络分析仪.8719ET.8720ET和8722ET型提供经
济的传输/反射测试装置,而8719ES,8720ES和8722ES型则提供S参数测试装置和适于您的应用的广泛配置
选择.ET型以适中的价格提供正向传输和反射测量．ES型能提供正向和反响测量以及使测量有最高精度的
全二端口校准．
ET型和ES型将快速合成源与成化测试想结合，频率覆盖范围从50MHz到13.5,20或40
GHz.8720E系列小型,
经济且便于使用,能对微波线性和非线性器件进行精确.快速测试.这些仪器是改善您在研发过程的设计或在生产过程中实现最高测量效率的优良工具.
ES型
8719ES .8720ES .和8722ES的特点是有带二端口误差修正的固态开关S参数测试装置.ES型包含一个作为
标准件的55
dB步进衰减器,以提供大的输出功率范围.增强响应校准通过对源匹配进行修正来改善传输测
量的精度,但没有全二端口校准的速度损失.适配器去除校准对测量非插入式器件,如两个端口上同为阴性
或同为阳性连接器的器件或在端口1和2上有不同连接器类型的器件提供更高的精度.电子校准(Ecal)利用
85097A ECal VNA接口配件和适当的N4690微波ECal模块,由一次接连提供快速.简单的校准,这需要
85097B-100电缆.
一些Agiletn公司认可的联锁供应商可以提供能与Agilent公司的网络分析仪产品配用的测量硬件和软件,
从而能为您的测试需要提供完整的解决方案.
适合于各种应用的灵活配置
选件004增加55dB步进衰减器以扩大输出功率范围(只用于ET型;所有ES型均包含步进衰减器)
选件007用一机械开关代替标准的固态转换开关,在测试端口提供多5dB的功率,动态范围也增大5dB.机械
转换开关对全面二端口校准不提供所有4个S参数的连续更新(只用于ES型).
选件010增加时域功能,用于故障定位和夹具响应的选通.(ET和ES型)
选件012提供直接连接取样器,使用户消除耦合器的损耗并提高灵敏度16dB.选件012使滤波器抑制测量超
过-120dB,并耦合器和取样器之间插入衰减.由于使用独立的发射和接收天线,故选件012可以改善自由空
间中的信噪比测量(只用于ES型).
