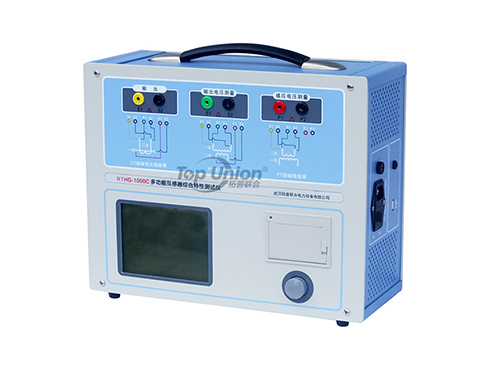

RTHG-1000C变频互感器综合特性测试仪
产品简介
RTHG-1000C变频式互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
该测试仪满足以下场合：
1、适合电力科研院所进行互感器校验；
2、适合互感器制造厂家进行出厂校验；
3、满足电力部门预防性试验；
4、满足工程单位、盘柜企业交接试验。
产品特点
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、可精确测量变比差与角差，比差较大允许误差±0.1%，角差较大允许误差±5min，能够进行0.2S级电流互感器的现场测试，变比测量范围为1～35000。
4、选配我司专用的升流器后，可输出180A的电流，方便现场通流测试。
5、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线输出较大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
6、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
7、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
8、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
9、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
10、5.7寸图形透反式LCD，阳光下清晰可视。
11、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
12、面板自带打印机，可自动打印生成的试验报告。
13、装置可存储1000组测试数据，掉电不丢失。
14、易于携带，装置重量＜9Kg。
技术参数
|
测试用途 |
CT：励磁特性、变比、极性、二次绕组电阻、二次负荷、通流、比差以及角差等测试要求； |
|
|
工作电源 |
输入电压 |
185Vac～250Vac |
|
允许输入电压 |
85Vac～264Vac |
|
|
频 率 |
50/60Hz |
|
|
允许频率 |
45Hz～65Hz |
|
|
输入功率 |
800VA |
|
|
接 头 |
标准交流插口60320 |
|
|
CT变比 |
变比1～2000 |
0.05%(典型值)/0.1%(保证值) |
|
变比2000～5000 |
0.07%(典型值)/0.2%(保证值) |
|
|
变比5000～35000 |
0.1%(典型值)/0.5%(保证值) |
|
|
PT变比 |
变比1～2000 |
0.05%(典型值)/0.1%(保证值) |
|
变比2000～5000 |
0.07%(典型值)/0.2%(保证值) |
|
|
变比5000～35000 |
0.1%(典型值)/0.5%(保证值) |
|
|
相位测量 |
分 辨 率 |
0.01min |
|
准 确 度 |
2min(典型值)/5min(保证值) |
|
|
二次绕组 |
范 围 |
0～300Ω |
|
分 辨 率 |
1mΩ |
|
|
准 确 度 |
0.1%(典型值)/0.2%±2mΩ(保证值) |
|
|
交流负载 |
范 围 |
0VA～1000VA |
|
分 辨 率 |
0.01VA |
|
|
准 确 度 |
0.1%(典型值)/0.2%±0.02VA(保证值) |
|
|
输 出 |
输出电压 |
0Vac～180Vac |
|
输出电流 |
0Aeff～12Aeff(36Apeak) |
|
|
输出功率 |
0VAeff～800VAeff(1800VApeak) |
|
|
环境条件 |
运行温度 |
-10℃～+50℃ |
|
存储温度 |
-25℃～+70℃ |
|
|
相对湿度 |
5%～95%，不结露 |
|
|
物理特性 |
尺 寸 |
360×285×145mm3 |
|
重 量 |
≈8kg(不包括附件) |
|
|
升 流 器 |
测试用途 |
通流测试 |
|
输 入 |
0～120Vac |
|
|
电流输出 |
0～180A；精度：＜0.2% |
|
|
工作环境 |
温度：-10℃～50℃；湿度：≤90% |
|
|
尺 寸 |
200×150×170mm3 |
|
|
重 量 |
≈5kg |
|
|
名称 |
说明 |
数量 |
|
主机 |
/ |
1台 |
|
保险管 |
2A |
5个 |
|
保险管 |
10A |
5个 |
|
铝包装箱 |
/ |
1个 |
|
通讯线 |
/ |
1根 |
|
专用测试光盘 |
/ |
1张 |
|
专用测试线 |
/ |
1包 |
|
说明书 |
/ |
1本 |
|
检验报告 |
/ |
1份 |
|
合格证 |
/ |
1张 |
|
|
|
|
