DH8816产品概述
根据IEC及国家有关规定，变压器生产过程中的半成品和成品以及新安装和检修后的变压器在投运前必须进行变压比测试。在《电力设备交接和预防通过对性试验规程》中也要求对运行的变压器定期进行变比的测定。变压器的变比测试，可以检查变压器的绕组、分接开关的状况,判断变压器是否存在线圈短路、连接错误、匝间短路等缺陷，从而保证设备的安全使用。

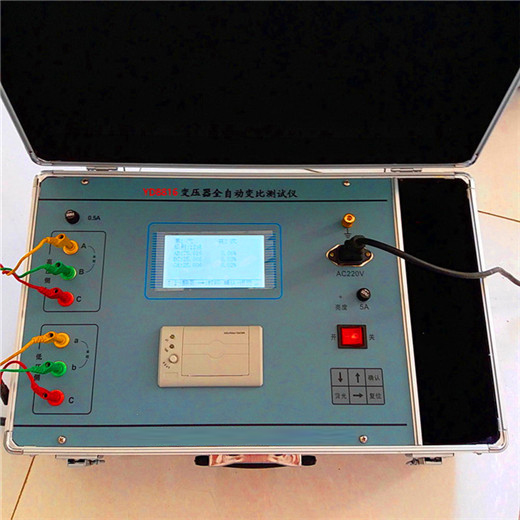

本公司研制生产的变压器变比测试仪采用32位ARM内核作为处理的核心，对整机进行控制。实现了单相或三相变压器的变比测量的一次完成。仪器的操作全部用中文菜单显示，简单直观。测试结果准确可靠，并且能够存储和打印测试结果。抗干扰能力强。能够满足各种大中小型变压器变比测试的需要。
安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、在测试过程中，禁止移动测试夹和供电线路。
性能特点及技术指标
1. 主要技术指标和使用条件见下表
|
仪器参数 |
技术指标 |
仪器参数 |
技术指标 |
|
测量范围 |
0.9～10000 |
输出电压 |
AC220V |
|
仪器电源 |
AC220V±10%、 (50±1)Hz |
测量精度 |
0.9～2000 为±(0.2%±3个字) 2000～5000 为±(0.5%±3个字) |
|
仪器重量 |
4Kg |
工作温度 |
-10℃～40℃ |
|
外形尺寸 |
345 mm×245 mm×225 mm |
环境湿度 |
＜80%RH无结露 |
DH8816性能特点
1 测试速度快 ，精度高，重复性好。
2 具有CT,PT,Ζ形联接变压器测试功能。
3 可自动测试变比，组别号。
4 一次启动可自动测量绕组变比值并计算变比误差、分接点位置、分接值、极性等参数。
5 可自动存储测量结果，本仪器内置不掉电存储器和微型打印机，可打印全部数据。
6 大液晶中文显示菜单，操作直观方便。
7 仪器小巧轻便，适合野外操作。
