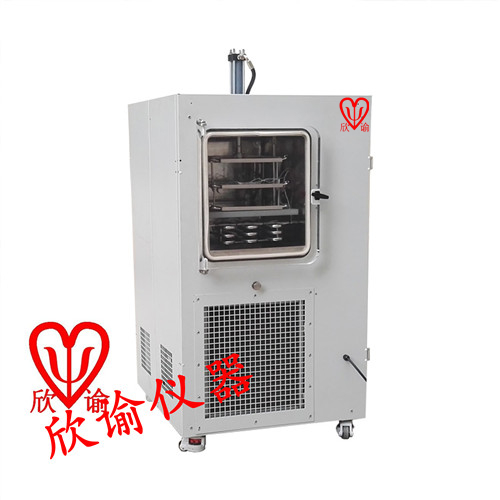

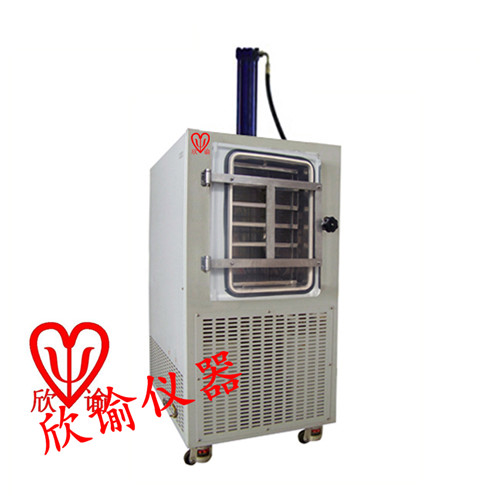

制造标准    型号：XY-FD-S5.2(Lyo)

cGMP

A、干燥箱（含0.52m²板层）

序号

名称

型号/规格/材质

数量

1

干燥箱

316L 不锈钢

1套

2

板层

316L 不锈钢

1套

尺寸：500×350×12mm

3+1层

3

箱门

透明亚克力板

1套

4

验证孔

1个

5

制品测温探头

Pt-100 热电阻 A级

3支

性能参数

1

设计压力

常压

2

设计温度

常温

3

光洁度

Ra≤0.4μm

4

平整度

±0.5mm/m

5

板层最低温度

（搁板进口）

-80℃

6

板层最高温度

+70℃

7

板层温度均匀性

±1°C（空载平衡后）

8

搁板间距

100mm

9

干燥箱外形

圆筒体

10

保温层

聚氨酯发泡材料

11

开门方向

左开门

12

开门角度

大于110度

13

门密封条

O型硅橡胶

技术优势

1

采用316不锈钢板材，保证箱体表面光洁度，从而保证无菌要求；

2

板层具有很高强度，能够耐受长期使用；

3

板层通过机械加工，可保证高要求平整度；

4

欣谕定制板层控温精度±0.5℃（PID调节）；

B、冷凝器（含盘管）

序号

名称

型号/规格/材质

数量

1

冷凝器

304 不锈钢

1套

2

冷凝盘管

304 不锈钢

1套

3

冷凝器测温探头

Pt-100 热电阻 A级

1支

性能参数

1

设计压力

常压

2

设计温度

常温

3

光洁度

Ra≤0.4um

4

盘管最低温度

-120℃

5

冷凝器捕冰能力

10Kg/批

6

冷凝器外型

圆桶体

技术优势

1

均采用不锈钢板材制作，保证箱体表面光洁度，从而保证无菌要求；

C、中隔阀

序号

名称

型号/规格/材质

数量

1

电动碟阀

DN-100

1套

D、制冷系统

序号

名称

型号/规格/材质

1

压缩机型号及数量

比泽尔压缩机货同等品牌  1台

2

制冷剂

绿色环保型

3

油分离器

ESK或同等品牌

4

过滤器

EMERSON或同等品牌

5

压力表

瑞士 REFCO

6

电磁阀

丹麦 DANFOSS

性能参数

1

板层制冷速度（空载）

（搁板进口）

+20 ～ -40°C ≤ 60 minutes

2

冷凝器制冷速度（空载）

+20 ～ -40°C ≤ 30 minutes

技术优势

1

压缩机采用比泽尔机组，性能稳定、可靠；

2

采用符合蒙特利尔公约的环保型制冷剂；

3

制冷系统具有各项保护功能，连锁保护；

E、真空系统

序号

名称

型号/规格/材质

数量

1

真空泵

爱发科 GLD系列

1台

2

泵阱隔离阀

DN-25mm

1个

3

泵头阀

西玛特 SIEGV

1个

4

真空探头

英国“爱德华”

1个

性能参数

1

极限真空

1Pa

2

抽气速度

从大气压抽至10pa≤30min

3

泄漏率

5×10^-3pa.m³/sec

技术优势

1

高效泵头阀与真空泵同时打开和关闭，可大大防止真空泵油逆向扩散；
