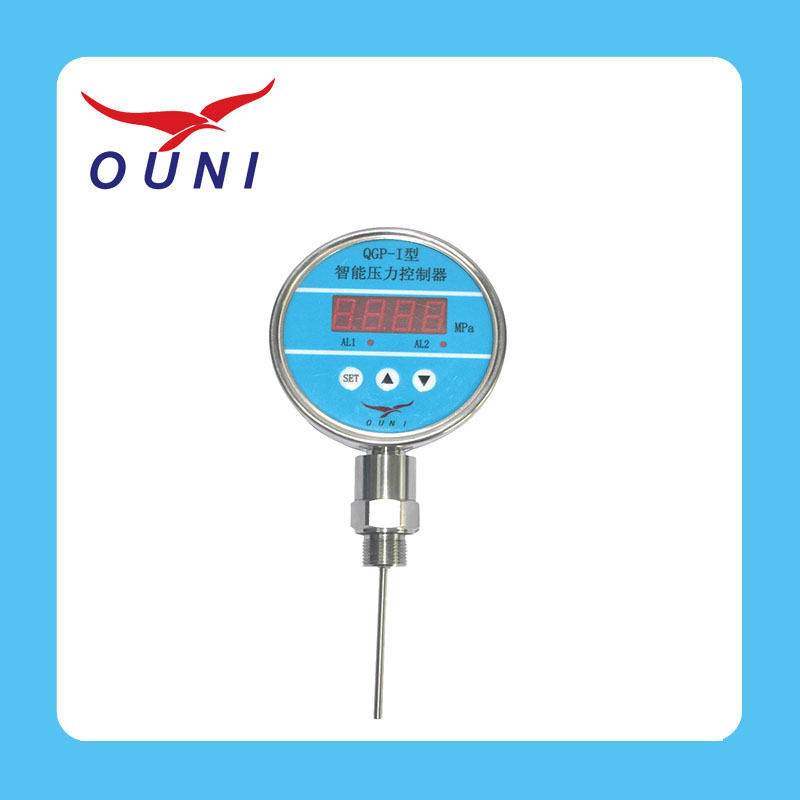

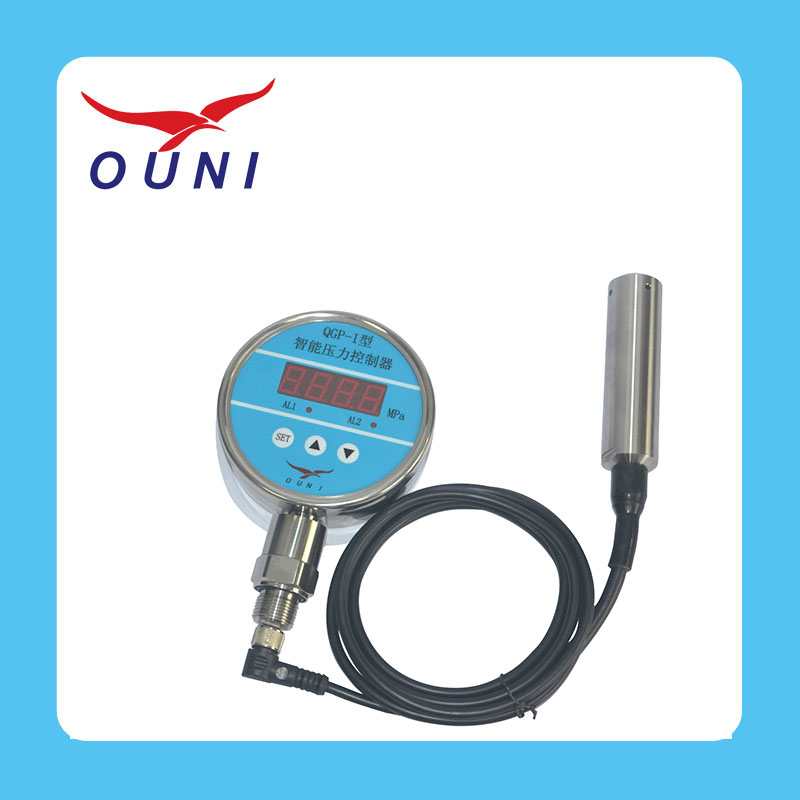

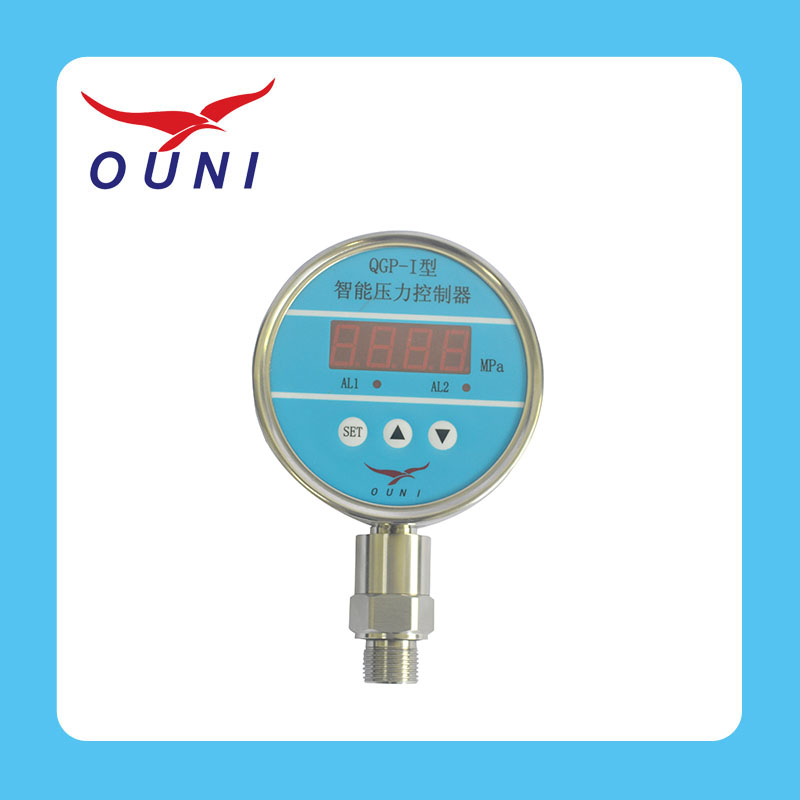

QGP-I系智能压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。该智能数字压力控制器使用灵活，操作简单，安全可靠。广泛应用于水电，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。
QGP-I系智能压力控制器可以通过压力管头（M20*1.5内）(其他尺寸接头可以在订货时说明)直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械连接。
（注：量程小于100kpa时必须垂直安装。如在有电磁波干扰环境或户外暴露环境中使用，请谨慎选择。）
l 技术规格
◆100标准仪表安装 ； ◆4位高亮度LED数显码显示；
◆控制点现场设定； ◆2-5路控制点继电器输出（可选）；
◆4~20mA标准信号输出（可选）◆供电电源可选24VDC或220AC
l 技术参数
|
压力量程 |
0~0.01~100Mpa |
精度 |
0.5% |
|
过载能力 |
200% |
类型 |
压力、温度、液位 |
|
稳定性 |
≤0.1%一年 |
电源电压 |
24VDC/220VAC可选 |
|
显示方式 |
0.56‘’数码管 |
显示范围 |
-1999~9999 |
|
环境温度 |
-20℃~70℃ |
相对湿度 |
≤80% |
|
安装螺纹 |
M20*1.5 |
防护等级 |
IP54 |
l 选型指南
|
压力QGP-I |
|
|
||||||
|
温度QGP-I |
W直插式/远传式 |
|||||||
|
液位QGP-I |
Y直插式/投入式 |
|||||||
|
控制点 |
K2 |
|
2路控制 |
|||||
|
K4 |
|
4路控制 |
||||||
|
K5 |
|
5路控制 |
||||||
|
供电电源 |
D |
|
24VDC |
|||||
|
A |
|
220VAC |
||||||
|
信号输出 |
|
缺省 |
|
无模拟信号 |
||||
|
|
F |
|
4-20mA模拟信号输出 |
|||||
|
螺纹接口 |
|
G14 |
|
G1/4 |
||||
|
|
G12 |
|
G1/2 |
|||||
|
|
M20 |
|
M20*1.5 |
|||||
|
量程 |
|
压力、温度、液位 |
按实际需求填写（） |
|||||
备注：①温度开关：插入深度：0-1000mm可选
②液位开关(安装)：不锈钢螺纹安装 M42*1.5或M30*1.5
③法兰安装 DN50或DN25
