一、概述

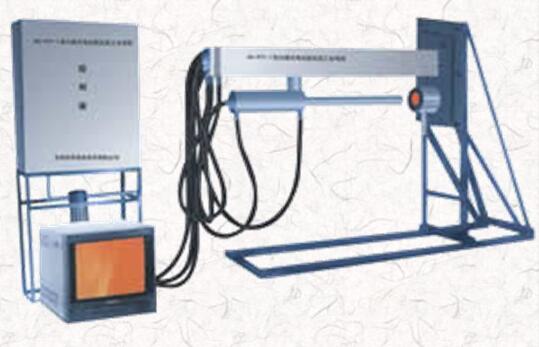

KDG01-01型炉用高温工业电视监视系统是一种特种闭路电视，它可广泛用于冶金、电力、建材、化工机械等行业的加热炉、蒸汽炉、烧结炉等工业炉壁上，直接远距离监视炉内工件运行，物料熔化和火焰形状等状况，既能保证生产安全、提高产品质量、改善工作环境，降低劳动强度，又便于实现集中调度及生产过程的自动监控。
该设备需要使用压缩空气对内窥镜头及少量水对炉墙安装基座进行冷却保护,若条件不允许时也可以不用水而改用压缩空气冷却炉墙安装基座。根据对气流分布的合理分析,在内窥镜头的前端加装了压缩空气发散涡流装置,使得压缩空气在此形成了旋转风帘,大大增加了风帘的强度和吹扫面积,有效的抑制了炉内灰尘、油腻与内窥镜头的接触,获得了很好的防尘防腐效果,在压缩空气洁净时内窥镜头可以在免维护情况下长期连续稳定的运行。
正常工作时，将内窥镜头伸到炉墙内侧,直接在炉内大范围、多视角监视炉内工况。本系统使用日本松下PLC作为数据采集、运算及电气控制的上层管理设备，采用专门设计的大功率高温减速电机作为最终的命令执行机构，在确保冷却水、冷却气的正常压力与流量及电源不间断的情况下,可24小时连续工作在2000°C左右的窑炉内部，当冷却气压力低于设定保护值或探头超过设定保护温度或供电电源中断时，设备立即启动自我保护进程，内窥镜头自动退至炉外，同时关闭炉门以封堵炉膛火焰、避免高温热辐射对设备的不利因素。同时输出声、光报警信号,提示现场维护人员及时处理故障。
