· CTS-8008型数字超声探伤仪扩充了便携式仪器的性能及应用范围，配备高分辩率彩色液晶显示器，配有快速超过60Hz的刷新速度，可以模拟实时测量系统波形的详细信息。
· 产品介绍

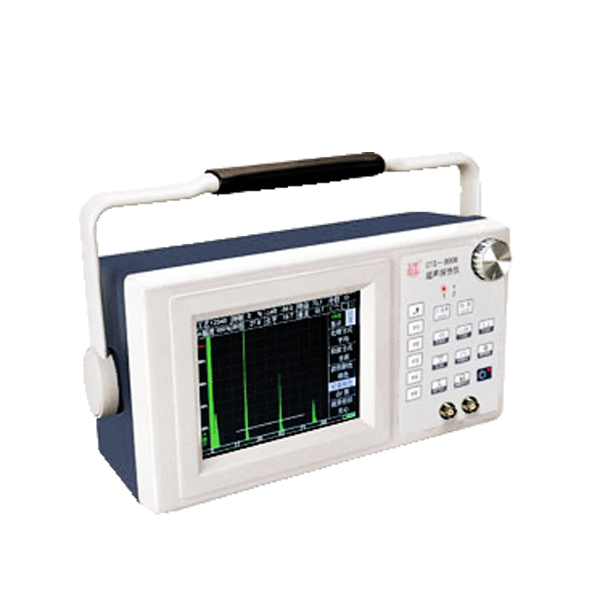

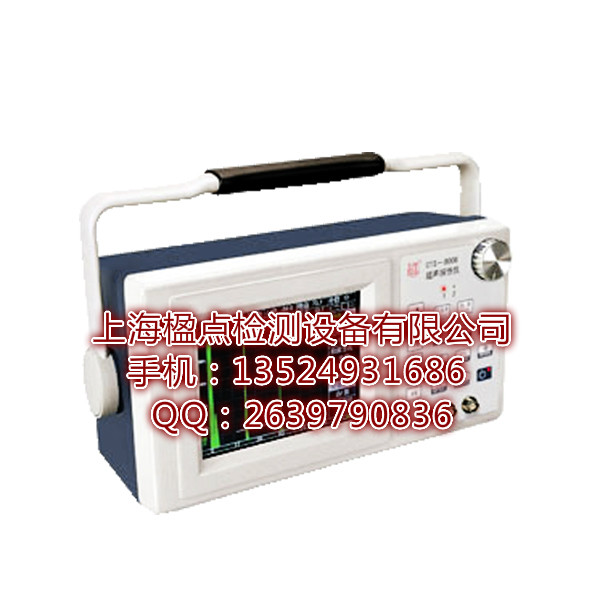

CTS-8008型数字超声探伤仪扩充了便携式仪器的性能及应用范围，配备高分辩率彩色液晶显示器，配有快速超过60Hz的刷新速度，可以模拟实时测量系统波形的详细信息。
· 功能特点
· 全自主知识产权，便于仪器升级和维护。
· 6.5"超大高清高亮TFT彩色液晶显示器（640×480）。
· 中/英文菜单。
· 设置操作快捷键和万能旋钮调节键，操作方便快捷，易学易用。
· 发射强度和阻尼匹配均可调节，以获得最佳探伤性能。
· 声速测量和探头标定方便快捷。
· 高存储容量，并能根据探伤参数和波形数据自动生成探伤报告。
· 软件可拓展性强，可根据不同的探伤需求加入特定的探伤工艺。
· 峰值记忆功能可随时捕获闸门内波形的最高点位置。
· 扩展功能可把闸门内的波形扩展到整个波形显示区进行显示（图1）。
· 波形对比功能可将存储的波形调用作为背景同实时波形进行对照（图2）
·
图1 波形扩展
·
·
图2 波形对比
·
· 冻结功能用来冻结屏幕波形，方便分析波形。
· 自动增益功能可快速自动将闸门内波形调节至预设高度。
· 曲面修正功能可根据曲面的曲率自动修正为缺陷相对于弧面的位置。
· 内置25针并行打印接口，可直接连接打印机进行打印。
· 内置高速USB接口和RS232串行接口，可与计算机进行通讯。
· DAC曲线（图3）
制作简单，操作方便
曲线参数可根据不同标准任意调节（曲线完成前/后均可调节）
曲线随增益和范围等的参数改变而改变
· AVG曲线（图4）
记录一个参考点就可以自动计算和生成曲线
可根据参考点的当量大小，生成其它当量的AVG曲线
直探头（常用规格）
|
频率(MHz) |
晶片直径(mm) |
型号 |
外壳 |
插座 |
|
0.5 |
20 |
0.5P20 |
A2 |
Q9 |
|
28 |
0.5P28 |
A3 |
||
|
1.25 |
14 |
1.25P14 |
A1 |
|
|
20 |
1.25P20 |
A2 |
||
|
28 |
1.25P28 |
A3 |
||
|
2.5 |
14 |
2.5P14 |
A1 |
|
|
20 |
2.5P20 |
A2 |
||
|
28 |
2.5P28 |
A3 |
||
|
5 |
14 |
5N14 |
A1 |
|
|
14 |
5P14 |
A1 |
||
|
20 |
5P20 |
A2 |
·
图3 AVG曲线应用
·
·
图4 DAC曲线应用
·
· B扫描：共设置厚度扫描（图5）和声程幅度扫描（图6）两种模式
扫描图形可存储、调用、浏览、打印或者与计算机进行通讯
·
图5 B扫描（厚度）
·
·
图6 B扫描（声程幅度
·
· 包络功能可记录下屏幕内波形的变化轨迹（图7）
图7 包络图
·
· 性能指标
|
工作频率 |
0.5～20MHz |
|
增益控制 |
总增益110dB，四档步进值：0.1、1.0、2.0、6.0dB |
|
检测范围 |
0.0～10000mm（钢纵波），连续可调 |
|
声速范围 |
1000～15000m/S，连续可调（内置21种常见材料声速值） |
|
脉冲移位 |
-20～3000uS |
|
动态范围 |
≥32dB |
|
垂直线性误差 |
≤3% |
|
水平线性误差 |
≤0.1% |
|
分辨率 |
≥36dB |
|
灵敏度余量 |
≥60dB（200mm-ф2mm平底孔） |
|
电噪声电平 |
≤10% |
|
检波方式 |
全波、正半波、负半波 |
|
数据存储 |
可存1000组探伤参数与波形数据 |
|
快捷通道 |
10个快捷通道 |
|
采样频率 |
硬件实时采样频率160MHz |
|
重复频率 |
25～800Hz，可选择自动或手动调节 |
|
屏幕刷新率 |
60Hz |
|
电源 |
两种供电方式： |
|
大容量锂电池，无记忆效应，连续工作6小时以上 |
|
|
220V交流电（配电源适配器） |
|
|
环境温度 |
-30℃～60℃ |
|
体积（长×宽×高） |
317mm×75mm×118mm |
|
重量 |
约3.2Kg |
·
