真空严密性研究

真空严密性试验是确定凝汽器真空是否泄漏的重要方法，而漏空气是影响直接空冷机组真空的主要因素之一。从理上分析了空冷凝汽器经历的传热和热力学过程，建立了空冷凝汽器真空严密性的数学模型，由此得到了进行严密性试验时背压随试验时间的变化关系，为分析空冷机组真空严密性变化规律提供了依据。

试验时，机组负荷稳定在额定负荷的80%以上，关停真空泵，然后记录凝汽器真空表的真空值，自关停真空泵后30秒起，每隔半分钟记录一次真空值，共记录8分钟，取后5分钟的记录值算得真空的平均下降值。真空严密性的好坏便是通过做此试验得到的真空下降速度来进行评判。

为什么真空严密性要做8分钟取后5分钟平均值呢？艾索电力科技有限公司以200MW的机组做过分析，分析如下。

由上图的曲线可以看出，在做真空严密性试验时，汽轮机的排气压力随时间的变化关系有两个不同的阶段。第1阶段前5分时间内，排气压力随时间上升的斜率很大。从机理上来说，这是由于当抽气设备关闭时，真空内的空气无法排出而迅速积聚，且由运动状态变为静止状态，掺混于蒸汽中，致使蒸汽凝结放热系数迅速下降，最终导致散热器的整体换热系数下降，凝汽器散热情况恶化，蒸汽的凝结温度升高，从而蒸汽的凝结压力大幅增加，成为此阶段排气压力升高的主要因素。第二阶段为5分钟以后，排气压力随时间的变化趋于平缓近似成线性关系。这是由于随着空气在蒸汽中含量的增加，蒸汽凝结换热系数下降也趋于平缓甚至几乎不再下降，此时蒸汽的凝结温度变化很小，其凝结压力也就趋于不变，而此时随着空气含量的增加其本身的分压力已经到了不能忽略的地步，即的增量成为此阶段排气压力升高的主要贡献者。

由于汽轮机组，尤其是大功率的带抽汽的供热式机组的真空系统较为庞大。但是您知道在平时汽轮机真空系统现场漏点如何判断吗？下面就让艾索电力为您详细介绍一下吧！

1、是否有重大操作或发生异常情况：了解机组一些近期重要操作或者事故处理，判断是否可能损害与真空系统相关的设备，影响真空。

2、凝结水含氧量情况：了解凝结水含氧量，如果热井水侧漏入空气将严重影响凝结水含氧量，致使凝结水水质恶化。

3、双背压凝汽器真空比较：对于双背压凝汽器，通过隔离方式，如果隔离后发现某侧凝汽器真空值低，排气温度较高，初步划定泄漏范围。

4、凝汽器两侧端差比较：通过凝汽器两侧端差，判断疏水扩容器运行情况，如果存在泄漏端差异常增大。

5、手动操作与凝汽器相连阀门开度：了解汽轮机疏水系统阀门状态，就地操作与凝汽器相连正压蒸汽管路阀门，操作后正压蒸汽充满负压侧管道，判断阀后管道是否存在漏点。

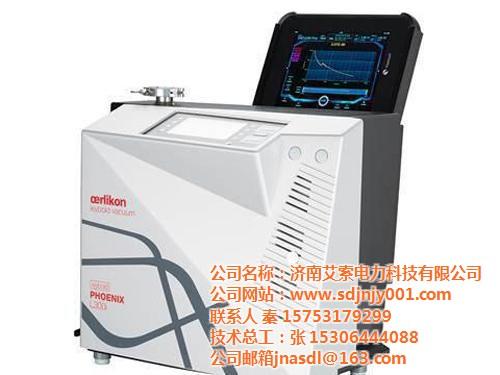

6、氦气检漏分析仪与超声波检漏仪：使用真空检漏设备初步判断具体漏点。

凝汽器漏入空气是热力发电厂中最常见的也是最头疼的问题之一。凝汽器漏入空气，由于空气不凝结，是热的不良导体，使凝汽器换热效果大大降低，从而降低了机组的经济性。由于连接到凝汽器的管道、加热器很多以及凝汽器表面很大，整个凝汽器及其系统漏入空气的几率很大。因此，其漏点查找起来也相当困难，如黄岛发电厂#6机组凝汽器真空偏低，成立了查真空突击队，在6月份的高温环境中详又细检查了数日，但收效不大。

查漏工程师在现场进行检测和查找漏点！！！

总的来讲，能够漏入空气的部位主要有以下几个方面：

1凝汽器外壳

2　高、低压加热器的事故疏水管道及阀门、法兰

3　高加事故疏水扩容器

4　低压加热器外壳

5　低压加热器汽侧疏放水管道及阀门、法兰

6　低压加热器汽侧启动排汽管道及阀门、法兰

7　低压加热器汽侧水位计

8　有关系统至凝汽器的各个水封

9　凝汽器抽空气管道及阀门、法兰

10　凝汽器真空破坏门及管道、法兰

11　汽轮机低压缸及结合面、低压缸上部安全膜

12　凝结水收集箱及其管道及阀门、法兰

13　凝汽器放水门及其管道、法兰

14　备用凝结水泵及其连接的管道、法兰、阀门、盘根、滤网

15　给水泵汽轮机排汽管道及其阀门、法兰

16　凝汽器补水箱、补水管道及其阀门、法兰

2017年大唐黄岛电厂委托济南艾索电力科技有限公司对#6机组真空系统进行查漏，经过三天的查漏，在汽轮机轴封结合面出发现三处漏点，人孔门找到数处漏点，经过封堵，真空严密性达到优l秀。
