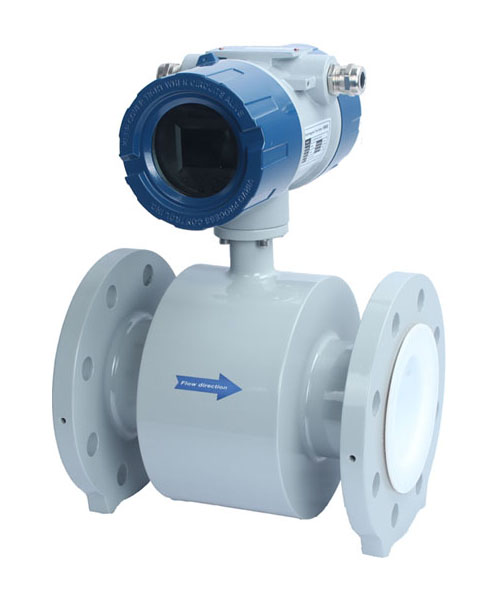

电磁流量计是由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5uS／cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。被广泛应用于石油、化工、冶金、轻纺、造纸、食品、制药、环保等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
突出特点
? 测量不受流体密度、粘度、温度、压力和电导率变化的影响
? 测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性
? 系列公称通径DN10～DN3000。传感器衬里和电极材料有多种选择
? 转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1
? 转换器可与传感器组成一体型或分离型
? 多种输出选择：电流、脉冲、数字通讯、HART
? 转换器采用表面安装技术(SMT)，具有自检和自诊断功能
高性能衬里材料
采用新一代专用优质衬里技术并使用特殊的镜面抛光F46 衬里，从而提供比原有型号更高的抗附着特性。 镜面抛光F46衬里尤其适用于对粘性纸浆和石膏浆的测量。使用不含添加剂的纯白F46 来制作新型衬里材料。
替换各类检查器
此检测器可替换本公司原有各种型号产品，及其他制造商生产的各种产品的检测器接口。
应用领域
腐蚀性液体、电解液、染料、化工原料
工业用水、污水、污泥、废水、海水、回水
自来水、给排水、水利灌溉、冷却水、循环水
牛奶、啤酒、果汁、葡萄酒、调味汁、糖浆
建筑材料灰浆、矿浆、泥浆、浆液
纸浆等均匀的液固两相悬浮液体
绿液、白水、白液、黑液、蒸煮液、漂白液
技术参数
运行环境：
|
适用介质 |
电导率大于5us/cm的任何液体均可测量 |
|
环境温度 |
一体式 ≤60℃ （140℉），分体式 ≤80℃ （176℉） |
|
湿度（%RH） |
5 ~ 100%RH |
|
震动允许 |
5.0m/s2(0.5G) max.一体式，19.5m/s2(2G) max.分体式 |
性能指标：
|
精度 |
读数的 ± 1%+0.5%的满量程 |
|
重复性 |
示值的 ± 0.2% |
|
稳定性 |
± 0.2%测量值一年以上 |
|
温度影响 |
对于数字和脉冲输出无影响，对于模拟输出时，± 0.15%量程（-20 ~ 65℃） |
|
安装位置影响 |
当仪表被安装在水平、垂直或倾斜的管道上时，流量计均能符合精度指标 |
|
磁场干扰 |
HART 模拟：在30A/m的情况下，输出误差低于满量程的 ± 0.05%，符合IEC60770-1:1999 |
|
电源影响 |
HART 模拟：每伏低于满量程的 0.005% |
物理指标：
|
壳体材质 |
铝合金(ADC12) |
|
衬里材料 |
F46 、PTFE、聚氨酯橡胶、PO橡胶 |
|
电极材料 |
316、哈C、哈B、钛、钽、碳化钨、铂金 |
|
法兰材质 |
304、316两种可选 |
电气指标：
|
电源电压 |
85 ~ 265VAC， 18 ~ 36VDC |
|
输出信号 |
模拟、脉冲、频率、HART、Modbus |
|
自诊断和报警 |
自动检测RTD传感器的短路、开路以及加热器的工作状态，如遇错，自动将此报警信号在显示器上显示出来 |
|
功 耗 |
最大10W (18 ~ 36VDC)、最大15W (85 ~ 265VAC)小于15W |
|
电气接口 |
M20X1.5或1/2NPT |
