UD LAN-401 信号处理模块_信号处理模块

UD LAN-401信号处理模块由双通道的A/D采样（最高支持250MSPS/14bit）、双通道D/A回放（最高支持1000MSPS/16bit）、FPGA+ARM（最高支持XC7Z045）及对外的通信接口（100M/1000M以太网、GPIO、CAN或串口等）组成。UD LAN-401外形尺寸为145.2mm（长）* 95 mm（宽）*20mm（厚），采用底面散热的方式，可满足工业级以上用户的要求。

应用行业：
（高速/高性能）基带/中频信号处理、主控（射频/中频/显控一体机）
通讯、信号监测、模拟源、测控仪器
高等院校、研究院所、科研机构
产品特点：
高可靠性设计、工业级应用、性价比高
千兆网通信，单电源+5V供电
模块丝印只有型号，无Logo，适合OEM
硬件配置丰富，可根据用户的需求灵活选配
配套底层软件大量测试和验证，专业团队持续维护升级
开发者可以不涉及ARM（linux/vxworks）部分（仅FPGA逻辑工程师即可完成项目开发），上位机可直接更新PL固件
官网下载最新的更新包，可对板卡的所有固件/驱动进行随时升级
官网提供二次开发相关资料、应用论坛
提供丰富的demo软件（底层/应用层）
支持PCI/PCIe、3U CPCI/PXI/VPX、6U PXIe/VPX结构
用户“二次开发的软件”可在官网分享或挂牌出售
投稿“基于本模块的应用原创文章”可领稿费
UD LAN-401产品原理框图如图1所示。

图1 原理框图

主要技术参数：
输入通道：
ADC 通道数: 2 通道
A/D 最高采样率: 14bit/125MSPS、14bit/250MSPS、16bit/105MSPS 三选一
耦合方式: DC耦合或AC耦合（二选一，出厂确定）
时钟部分：
支持外参考时钟或外直接AD/DA时钟,支持内时钟
触发接口：
支持外触发信号、软件触发
输出通道：
D/A 输出通道数：2 通道
D/A 输出最高速率：14bit或16bit、800MSPS/1GSPS
输出耦合方式：DC、AC 或IQ上变频器MOD (三选一，出厂确定)
IQ上变频器MOD支持：ADL5371/ADL5372/ADL5375（其他MOD芯片可定制）
FPGA 及附属外设：
FPGA型号：XC7Z030（可升级为XC7Z035、XC7Z045）
PL支持：512MB DDR3、16路GPIO（3.3V）、2路RS232或1路RS422/485、音频
PS支持：512MB DDR3、2路RS232、CAN、I2C、USB(OTG)、温度监测、RTC、千兆网

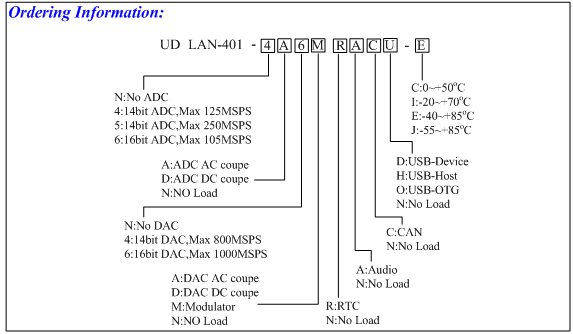

订购信息：

UD LAN-401 信号处理模块
