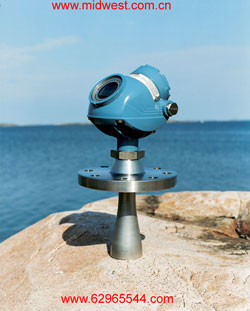

罗斯蒙特5400雷达液位变送器
5400系列变送器用于对具有不同温度，压力和蒸汽气体混合物的液体和浆状物料进行液位测量。由于其具有较强的液面跟踪能力，变送器可以检测和评价储罐内所有回波。罗斯蒙特5400系列可轻松组态以应用和过程条件。此外，它将先进的信号处理与智能回波跟踪能力和谐集成起来。
测量原理
通过较短的雷达脉冲对液体的液位进行测量，雷达脉冲是从储罐顶部的天线向液体发射的。当雷达脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。发射脉冲与反射脉冲的时差与距离成正比，由此可计算出液位。
型号
5400系列由两种型号组成：
罗斯蒙特5401型，低频率变送器（~6GHz）
罗斯蒙特5402型，高频率变送器（~26GHz）
5401型可用于湍流，重蒸汽，泡沫或天线易遭受聚集物影响的应用场合。
5402型带有较窄的雷达波束，可应用于较高或较窄喷嘴的设备，在这些设备中，喷嘴靠近储罐壁或避开储罐中的干扰物体。
5400系列雷达液位变送器应用实例
储存/缓冲储罐
5400系列变送器适用于储存/缓冲储罐，也适用于带有较窄喷嘴开孔的储罐。典型的储存和缓冲储罐具有平静的或轻微湍流的产品液面。
过程储罐
强大的液面跟踪能力使变送器能够应对条件恶劣的过程应用。由于搅拌器的搅拌或物料自入口处注入，过程储罐中可能会有湍流，也可能包含富含蒸汽和泡沫的产品。
管道
对于湍流过大的工况，特别对于具有较低介电常数的产品，建议安装管道。管道可以降低泡沫及湍流的影响并能增强液面反射能力。这也有利于在液化气中的应用，在液化气应用中有时液面是沸腾的。
