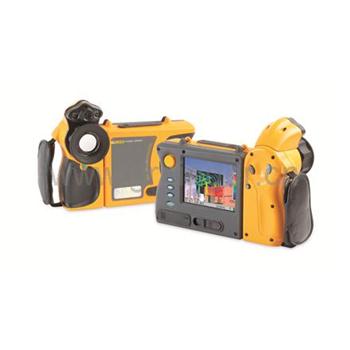

如果您需要获得最佳的图像效果,请选择Ti50 热成像仪,它采用320 x 240探测器,它的热灵敏度(≤ 0.05 ℃ NETD)在同类产品中处于领先地位,可获得非常高的分辨率.除此之外,其探测器采集率可达60 Hz,通过5英寸大屏幕彩色显示屏,它可以实时显示测量温度.
Ti50 热成像仪产品采用最新的IR-Fusion?技术, IR-Fusion可捕获可见光图像和红外图像,让IR图像分析变得不再神秘.它可以帮助更好的识别和报告可疑组件,可在第一时间完成完成维修工作.详情请查看位于本页内容导航部分的IR-Fusion选项.
Ti50 热成像仪典型应用
-
预防性维护– 在电气和机械问题导致设备故障前及时发现问题
-
能源/电力设施- 变电站,输电线路和设备的实时分析
-
过程监控– 实时监控,确保操作高效安全完成
-
产品研发- 对热模式进行量化,从而改进产品设计
-
电子设计- 进行深入电路板分析
|
Ti50 热成像仪让观察更为清晰
IR-Fusion? 技术(应用于Ti50 热成像仪)可将现实世界中的可见图像与热图像结合在一起,它可以将这两种图像融合为一个图像,包括将它们混合在一起或创建画中画组合.可通过可见光图像监控报警极限,从而准确无误的找出超过特性温度设定范围的组件.在报告中可同时使用可见光图像和热图像,从而加速文件的生成过程,而无需查找由单独的数码相机拍摄的单个图像.Ti50 热成像仪可帮助您更好的识别和报告可疑组件,让您在第一时间完成维修工作.
Ti50 热成像仪大尺寸清晰热图像
由于采用了同类热成像仪产品中最大的显示屏(5英寸)和低噪音VOx传感器, IR FlexCam单元可产生高质量图像,品质非同一般,即便再小的温度差别也无法逃脱它的眼睛.它由业内最高级别的Vox探测器，可以精确地到0.1℃。
Ti50 热成像仪任何情况下都能提供准确清晰的图像
Ti50 热成像仪创新可活动180°镜头,可以查看和捕获人员难以进入区域的图像.即使在非常高的物体上/机器下方或在无法移动的障碍物附近,显示仍然清晰可见.使用SmartFocus轮可以简化摄取稳定锐利图像的过程,不用在使用过程中再把手拿下来调节光圈.
Ti50 热成像仪让异常显露无遗
Ti50 热成像仪由于采用了AutoCapture(自动图像捕获)等功能,Ti50 热成像仪可帮助您查找非常困难的问题.该仪器设置方便,可自动捕获那些超过温度设定范围的物体图像,而且仅捕获此类图像.这样您可以只将注意力集中于出现异常的图像,从而帮助您快速捕获并分析间歇性出现的问题.
Ti50 热成像仪采用标准分析和报表生成方法
SmartView?软件(随同Ti50 热成像仪一道提供)包括丰富的红外图像查看/分析/注释和报表生成工具,它甚至允许对报表进行客制化设计,从而满足特定的公司程序和需求,例如多图像报表生成和比较等.如需更多信息,请选择本页一侧的内容导航中的SmartView选项.
Ti50 热成像仪辐射测量– ‘透过图像发现数据’
这种全辐射测量热像仪可以捕获并保存组成热图像的成千上万个矩阵点校准温度数据,并可进行详尽的分析,还可在现场通过照相机或在办公室通过PC软件更改关键参数,例如发射率或温度范围等等.
|
|
|
Ti50 热成像仪技术规格
|
|
成像性能
|
|
Ti50 热成像仪
|
|
|
可视角度(FOV)*
|
23o水平x 17o 竖直
|
|
空间分辨率(IFOV)*
|
1.30 mrad
|
|
最小聚焦距离*
|
Ti50 热成像仪0.15 m
|
|
热灵敏度(NETD)
|
Ti55: ≤ 0.05 ℃ at 30 ℃
Ti50: ≤ 0.07 ℃ at 30 ℃
|
|
探测器数据获取/ 图像频率
|
60 Hz/60 Hz
|
|
Ti50 热成像仪聚焦
|
SmartFocus; 只需一个手指即可进行连续聚焦操作
|
|
IR 数字变焦
|
Ti55: 2x, 4x, 8x
|
|
|
Ti50 热成像仪Ti50: 2x
|
|
探测器类型
|
320 x 240焦平面阵列, 氧化钒(VOx) 非冷却微型测辐射热仪并带有25微米螺距
|
|
光谱波段
|
8 μm to 14 μm
|
|
数字图像增强
|
Ti50 热成像仪自动全时增强
|
|
可见光(仅限于Fusion 型号)
|
|
|
照相机本身操作模式
|
全热/全可见光或热-可见光混合图像.画中画
|
|
Ti50 热成像仪可见光照相机
|
1280 x 1024 像素,全彩
|
|
可见光数字变焦
|
Ti55: 2x, 4x, 8x
|
|
|
Ti50: 2x
|
|
|
温度测量
|
|
校准温度范围
|
Ti55: -20 ℃ to 600 ℃ (-4 to 1112 ℉) in 3 ranges
Ti50: -20 ℃ to 350 ℃ (-4 to 662 ℉) in 2 ranges
|
|
量程1
|
Ti55: -20 ℃ to 100 ℃ (-4 to 212 ℉)
|
|
|
Ti50: -20 ℃ to 100 ℃ (-4 to 212 ℉)
|
|
量程2
|
Ti55: -20 ℃ to 350 ℃ (-4 to 662 ℉)
|
|
|
Ti50: -20 ℃ to 350 ℃ (-4 to 662 ℉)
|
|
量程3
|
Ti55: 250 ℃ to 600 ℃ (482 to 1112 ℉)
|
|
准确度
|
±2 ℃ or 2 % (whichever is greater)
|
|
测量模式
|
Ti55: 中心点, 中心框(面积 最小/最大, 平均), 可移动点/boxes, 用户自行设定区域/文本注释,等温线, 自动热点/冷点检测, 可见颜色报警上限和下限Ti50 热成像仪
|
|
|
Ti50: 中心点, 中心框(面积 最小/最大, 平均)更多升级选项请咨询
|
|
发射率纠正
|
0.1 to 1.0 (0.01 增量)
|
|
|
图像显示
|
|
数字显示屏
|
5" 大屏幕高分辨率数字显示屏
|
|
LCD背光
|
彩色LCD,可在阳光下读数
|
|
视频输出
|
RS170 EIA/NTSC 或CCIR/PAL 复合视频
|
|
色板
|
灰度, 反向灰度, 蓝红, 高对比度, 热金属色, 铁虹, 琥珀色, 反向琥珀
|
|
|
可选用镜头
|
|
54 mmTelephoto 镜头
|
高分辨率Germanium镜头
|
|
可视角度(FOV)
|
9o 水平x 6o 数值 更多镜头选件请咨询
|
|
空间分辨率(IFOV)
|
0.47 mrad
|
|
最小聚焦距离
|
0.6 m
|
|
10.5 mm广角镜头
|
高分辨率Germanium 镜头
|
|
可视角度(FOV)
|
42o 水平x 32o 垂直
|
|
10.5 mm广角镜头空间分辨率(IFOV)
|
2.45 mrad
|
|
Ti50 热成像仪最小聚焦距离
|
Ti50 热成像仪 0.3 m
|
|
|
图像和数据保存
|
|
存储介质
|
小型闪卡可保存1000多幅IR图像(512 MB 标准卡) 或更高容量供选择
|
|
所支持格式
|
包括14 bit 测量数据. 可导出JPEG, BMP, PCX, PNG, PSD.
|
|
|
接口和软件
|
|
接口
|
包括小型闪卡读卡器在内
|
|
软件
|
包括全部分析和报表制作软件在内.
|
|
|
激光(仅限于IR-Fusion 型号)
|
|
等级
|
II级 Ti50 热成像仪
|
|
激光瞄准
|
当热和可见光图像混合时,屏幕上可以看到激光点
|
|
|
控制和调整
|
|
设置控制
|
日期/时间, 温度单位C/F, 语言, 标度, LCD 亮度(高/中/低)
|
|
图像控制
|
Level, span, 自动调整(连续/手动)
|
|
屏幕指示灯
|
电池状态, 目标发射率, 背景温度和实时时钟
|
|
|
电源
|
|
电池类型
|
智能锂电池, 可充电, 现场即可更换
|
|
电池持续使用时间
|
连续使用3个小时(带有IR-Fusion的型号为2个小时)
|
|
电池充电
|
2 个通过常用AC插座充电的智能充电器
|
|
AC 操作
|
AC 转换器110/220 VAC, 50/60 Hz (仅限于Ti45)
|
|
节电设计
|
自动关闭和睡眠模式(用户可自己设定)
|
|
|
环境和机械设计
|
|
工作温度
|
-20℃to +50℃ (14 ℉ to 123 ℉)
|
|
保存温度
|
-40℃to +70℃ (-40 ℉ to 158 ℉)
|
|
相对湿度
|
使用和保存为10% to 95%, 无冷凝
|
|
防尘防水
|
IP54
|
|
重量(包括电池在内)
|
1.95 kg(4.3 lbs)
|
|
相机尺寸(HxWxD)
|
162 x 262 x 101 mm (6.5" x 10.5" x 4.0")
|
|
|
其他
|
|
Ti50 热成像仪 货单号 Ti50
|
