煤矿铁矿采空区防爆三维激光扫描仪

CMS 空区三维扫描系统的优势

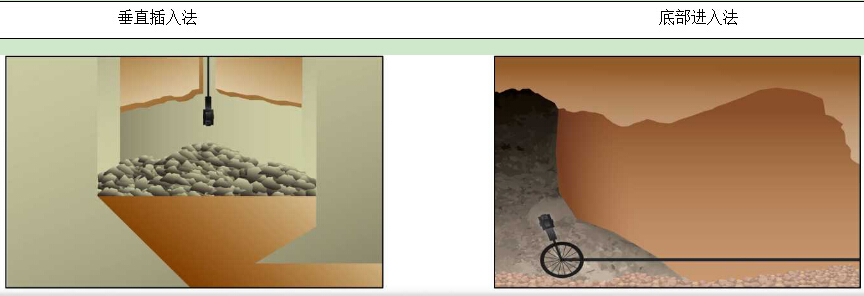

 加拿大.公司的CMS空区三维扫描系统对于地下空区的测量是革命性的改变。对应于地下采空区的环境，CMS空区三维扫描系统产品作了升级，紧凑、坚固的设计，密封的光学部分及特殊的配件。提供更快速、精确的三维扫描解决办法，并为了满足地下作业的情况，提供了三种不同作业模式。

 CMS 空区三维扫描系统采集到成千上万个用于确定空区尺寸、方位、体积的三维坐标点，并用这些点绘制详细的工程图。通用的数据格式，可以确保CMS数据导入到任何软件进行处理。

 加拿大公司CMS空区三维扫描系统十九世纪八十年代就取得了专利保护，从那时起CMS就等同于地下测量。全球成百上千的用户在使用CMS，同时CMS也继续提供快速、可靠、高效的地下采空区的扫描和监测。

区监测系统(CMS)主要适用于井下采场及空区的动态监测和精密测量,在北美和澳大利亚地 区现已成为井下采空区测量和监测的主要手段.并且对于危险或人员无法进入的矿山地下空间,CMS是目前唯一有效的测试手段.CMS除用于井下空区监测以 外,还可在矿山日常生产中发挥作用,如改善爆破效果,降低损失贫化等.

CMS空区三维扫描系统的适用范围

1.CMS V500 普通型：

适合在露天矿及金属矿井下作业，以及一些危险区域人员不方便到达的区域。例如：塌陷区域、溶洞、悬崖边等。

2.CMS V500 防爆煤安型：

适合在煤矿井下作业。

铁矿空区三维激光扫描仪CMS 能给您带来

◆提高采矿场的产量

◆降低透水发生的可能性

◆计算回填体积

◆研究回填及爆破效率

※ 测量范围：0.5-500m；

※ 扫描的角度为：360× 320度；

※ 测量的距离为：200m@20%反射率，

                 500m@90%的反射率；

※ 距离分辩率为：1mm；

※ 单次测量数据量为：57600点；

※ 实时查看数据点情况；

※ 扫描头自动整平；

空区三维激光扫描仪CMS 特点

◆不需要棱镜测量

◆友好操作界面

◆实时数据查看

◆自动整平

◆快速扫描获取数据

◆360°×320°扫描范围

◆快速精确获取空区的

◆三维模型

◆对难以到达区域的

◆安全监测

 煤矿铁矿采空区防爆三维激光扫描仪

CMS 空区三维扫描系统的应用方案

◆广泛应用于一般地下溶洞、金属矿以及有关方量测量；

◆在金属矿山上，CMS能解决的问题是位置、大小、形状的确定，以及矿石方量的计算。

◆解决客户对于不安全以及人不能够进入的采空区的测量需求；

◆防爆型CMS能有效的保障在煤矿矿井的安全作业；

◆提供真三维的矿山数据，包括地表及空区真三维数据，为决策提供直观的数据支持

◆矿堆体积计算及采空区的体积计算,为空区回填提供数据支持。

◆监测矿柱、溜道等的变形情况，避免安全事故的发生。

◆采矿爆破情况分析，由于CMS可以伸入到（最小145mm直径的钻孔）爆破的空区进行扫描，得到爆破后的空区的三维情况，因此爆破属于超爆或者欠爆将可以直观看出来。

◆结合CMS数据可以做矿山开采设计，减少采矿及回采矿石损失以及提高矿石回采时的实际回采品位。

◆由于国内采矿行业存在的无序采矿、非法采矿等，一些不明采空区就成为矿山安全的隐患，而用CMS就可以探明不明采空区的位置，减少矿区安全事故。

◆提供矿区地形图、地下空区位置图给矿方使用,以符合矿方现在与未来的需求；

◆目前主流的数字矿山或是矿山三维信息系统，CMS数据可以直接连接导入。

◆CMS扫描出来的数据是通用的DXF或者XYZ格式，可直接进入国内的矿山管理软件，创建数字矿山。

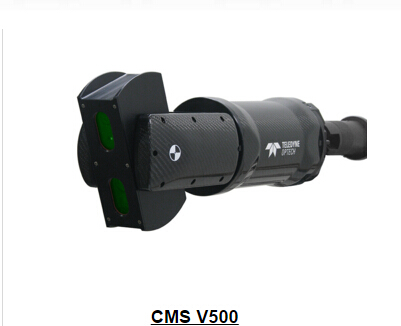

CMS V500技术规格

测距：200 m @ 20%; 500 m @ 90%

最短距离：50 cm

水平角度范围：360°

竖直角度范围：320°

距离精度：±2 cm

距离分辨率：1 mm

角度精度：0.1°

角度分辨率：0.022°

最小角度步进(水平和竖直)： 0.25°

扫描时间(1 x 1 度)： 6 min

每次扫描点数 (360 x 320 度)：57600

作业温度：-20°~ +60°C

扫描头重量：7 kg

无线连接：是

电源：15V直流

扫描头直径：145 mm

防水防尘：IP65

选配件

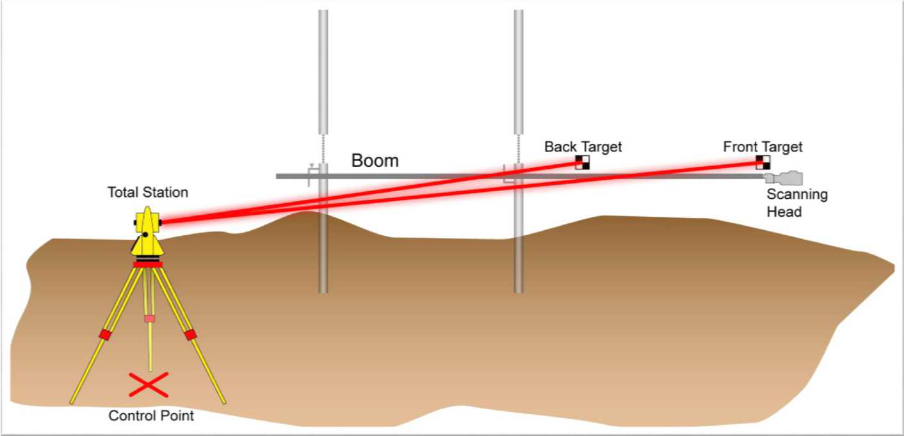

竖井扫描配件、电脑/PDA、体积计算软件、水平空区扫描配件、三角架托架、背包

*防爆功能（针对煤矿地下空区的作业）

CMS V500 煤安3D扫描仪（中国 煤安证号MAK100028） 是专利产品CMS扫描仪系列改装以供煤安使用。

1 测试条件下

2 设计符合IP65防水防尘标准

所有技术规格若有变更，恕不另行通知。
