一、产品简介
WE型数显式液压万能试验机是采用了液压驱动，电子测力。
u WE型试验机是一种通用性较强的产品，可以满足国家标准关于金属拉伸试验规定中各项指标的求取，也可以实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度，可以进行材料或产品的工艺合格性能验证试验。
u 该产品主机是双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与工作台之间为压缩空间，试验空间通过链轮带动丝杠旋转驱动下横梁上下移动来空间调整。下横梁底端配有上压板，工作台上设有带球面副的下压板，可直接做压缩试验；下横梁底端配有上压头，工作台上设有弯曲支座，可做圆棒或板材的弯曲试验。
u 该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能，如：配装螺栓夹具可做螺栓的拉伸，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验，此外，配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。
二、产品用途
该系列产品主要用于金属、非金属材料的拉伸、压缩、弯曲、剪切等力学性能试验。打印机、电子引伸计、光电编码器及通用试验软件，可以准确测定金属材料的抗拉强度、屈服强度、规定非比例延伸强度、延伸率、弹性模量等力学性能。广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。
? 试验机主机

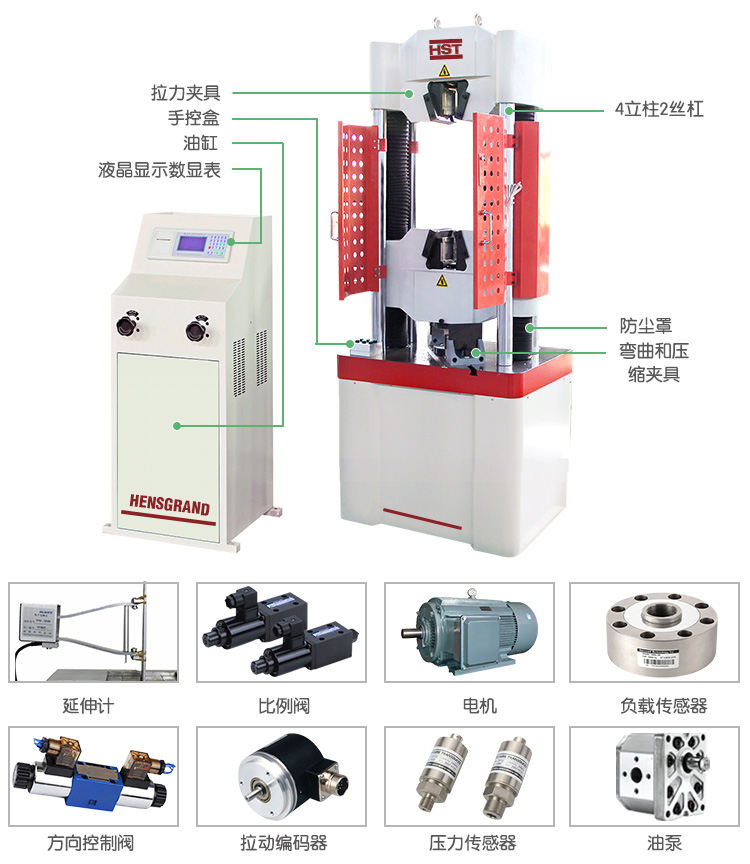

u 试验机主机是六立柱框架结构，主油缸下置，主体结构由底座、油缸、工作台、下横梁、上横梁、丝杠、立柱等零部件组成。底座上安装有油缸及丝杠旋转装置和减速电机，驱动下横梁上下移动来调整试验空间。主油缸活塞上升时通过工作台、立柱和上横梁向上运动来完成拉伸，同样的动作在试台与下横梁之间可以完成压缩。

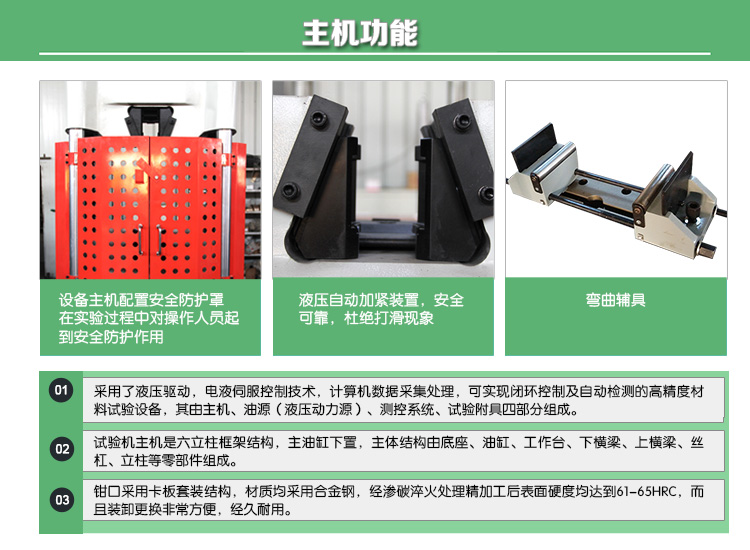

u 机器设计在美观、便捷、安全方面有充分考虑，例如：点动按钮盒上的“横梁升”、“横梁降”按钮实现下横梁上升或下降调整试验空间；全开式楔形钳口，夹持试样力随拉伸力同步增加，夹持可靠，清扫钳口方便；上、下横梁的钳口处设置内置式小油缸，比外置式夹紧油缸安全、可靠、寿命长、不渗油、外形美观、操作方便。
u 主机的上下横梁等主要部件经计算机有限元分析，采用铸钢件热处理后精密加工制成，立柱及丝杠经严格的检验和精细地装配，整机重量大，整体刚性强而且稳定性好，上下夹头中心线与试验机拉力轴线同轴度为5-8%（大大优于国标小于12%的要求）。
u 钳口采用卡板套装结构，材质均采用合金钢，经渗碳淬火处理精加工后表面硬度均达到61-65HRC，而且装卸更换非常方便，经久耐用。
? 测控系统
u 电子测力，液晶显示试验力-时间曲线、试验力、试验力峰值、具有明显屈服特征材料的屈服力，实验数据方便直观；
u 通过数字健输入试样编号、横截面积，直接测定材料的抗拉强度、屈服强度等力学性能；
u 配有微型打印机，可以对实验结果进行查询、打印。
? 试验器具
u 采用精度高的可插装调换式的圆试样夹具、扁试样夹具、上下压板，三点弯曲附具，均采用合金结构钢制作，表面硬度高，经久耐用，承载变形量小。
四、功能介绍：
| 产品型号 | WE-100D/300D | WE-600D | WE-1000D |
| 最大试验力（KN) | 100/300 | 600 | 1000 |
| 主机结构型式 | 六柱链条传动油缸下置式（双空间） | ||
| 控制方式 | 手动控制试验加载过程，计算机显示 | ||
| 准确度等级 | 1 级 | ||
|
试验力测量范围 (F·S) |
1%-100%FS | ||
| 试验力示值相对误差 | ≤±1%% | ||
| 位移示值相对误差 | ≤±1% | ||
| 位移显示分辨力 | 0.01mm | ||
| 速度调节范围 | 270mm/min | ||
| 速度相对误差 | ≤±1% | ||
|
有效拉伸空间(mm) 或根据用户需要 |
750 | 650 | 650 |
|
有效压缩空间(mm) 或根据用户需要 |
600 | 500 | 500 |
| 主机电源 | 2.2kVA(AC 380V）+ 0.5kVA（AC 220V），三相五线制 | ||
| 试验机尺寸（mm) | 700*600*1820 | 775*650*1935 | 905*680*2115 |
| 重量（KG) | 1000 | 1200 | 1400 |
