由于汽轮机组，尤其是大功率的带抽汽的供热式机组的真空系统较为庞大。但是您知道在平时汽轮机真空系统现场漏点如何判断吗？下面就让艾索电力为您详细介绍一下吧！
1、是否有重大操作或发生异常情况：了解机组一些近期重要操作或者事故处理，判断是否可能损害与真空系统相关的设备，影响真空。
2、凝结水含氧量情况：了解凝结水含氧量，如果热井水侧漏入空气将严重影响凝结水含氧量，致使凝结水水质恶化。
3、双背压凝汽器真空比较：对于双背压凝汽器，通过隔离方式，如果隔离后发现某侧凝汽器真空值低，排气温度较高，初步划定泄漏范围。
4、凝汽器两侧端差比较：通过凝汽器两侧端差，判断疏水扩容器运行情况，如果存在泄漏端差异常增大。
5、手动操作与凝汽器相连阀门开度：了解汽轮机疏水系统阀门状态，就地操作与凝汽器相连正压蒸汽管路阀门，操作后正压蒸汽充满负压侧管道，判断阀后管道是否存在漏点。

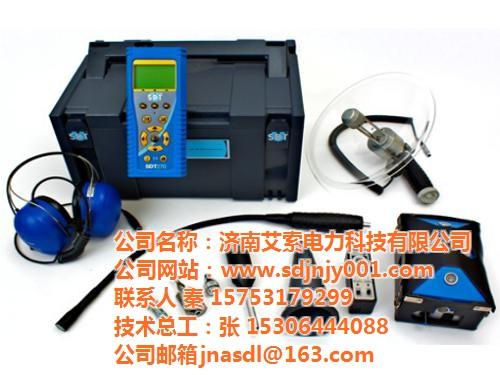

6、氦气检漏分析仪与超声波检漏仪：使用真空检漏设备初步判断具体漏点。
汽轮机在运行过程中，真空值是一项非常重要的参数，真空值的高低，直接影响机组的经济性与安全性。在机组运行过程中如果出现真空值下跌问题，排除比较常见的故障外，真空系统的泄漏是造成真空下跌的主要原因。其主要现象为真空下降、真空泵电流增大等。由于300 MW机组真空系统范围较大，要想查出漏点具体在哪里，是一项比较繁琐的工作，笔者曾参加一次真空系统的成功查漏，现将查找经过和处理方法分述于下。
1 查漏经过及处理
某发电厂汽轮机为上汽厂N300-16.7/538/538型，开式循环供水系统，有一次机组小修启动后，真空值与以往同期、同条件相比偏低较多，200 MW负荷时真空值仅为93 kPa，严重影响机组的经济运行及安全运行。通过对整个真空系统进行手摸、烛光查漏及鸡毛掸子查漏，未发现明显漏点，仅剩下外置式疏水扩容器未查。由于该疏水扩容器上接有6根汽机本体疏水集管(见图1)，且都接在疏水扩容器上部较高位置，管路多，温度高，较难检查。
由于按常规方法检查该设备是否泄漏难以实现，因此，采用了逆常规的正压检查法。具体做法是：机组低负荷时，选中6根疏水集管中的任一疏水集管，再选取其上距该疏水集管闷头最近的一根疏水支管，联系热控解除该疏水支管疏水气动阀超驰关保护，开启疏水气动阀，此时，蒸汽通过疏水阀进入集管，使该集管呈正压状态，就地检查该集管有无异常。检查时应站好位置，防止被冲出的蒸汽烫l伤。据此方法，依次对每一根疏水集管进行检查。当对3号疏水集管测试时，发现其上所接1号汽管疏水支管有大量白汽冒出，进一步确认为1号导汽管疏水支管与3号集管焊接处焊缝开焊，补焊后仍利用正压法检查，无白汽冒出。
真空查漏——机组运行中真空严密性会缓慢下降么？
凝结器循环水量不足
(1)、原因:当循环水量不足时,汽轮机产生的泛汽在凝结器中被冷的量将减小,进而使排汽缸温度上升,凝结器真空下降,造成循环水量不足的原因可能是循环水泵发生故障;循环水进水间水位低引起循环水泵汽化,使循环水量不足;机组凝结器两侧的进、出口电动门未开到位;在凝结器通循环水时,系统内的空气未排完.
(2)、象征:机械真空表、真空自动记录表的指示值会下降,汽轮 机的排汽缸温度的指示值上升,凝结器循环水的进、出口会波动,凝结器循环水的进、出口水温度会发生变化(进口温度正常,出口温度升高).
(3)、处理:当确证为凝结器循环水量不足造成凝结器真空为缓慢下降时,值班员应迅速汇报班长,同时,联系循环水泵人员检查循泵运行是否正常,进水间水位是否正常.迅速到就地检查机组凝结器的两侧进、出口电动门是否已经开到位,两侧进、出口压力是否波动(编者按:若是波动则对其进行排空气工作,直至空气管排出水为止)
