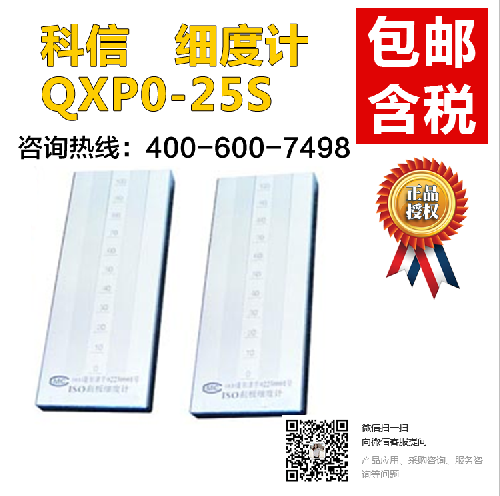

科信QXP双槽细度计（又称刮板细度计）分为QXP 0-25S、QXP 0-50S、QXP 0-100S三种型号，对应的细度范围分别为0~25μm、0~50μm、0~100μm，是具有两个凹槽的专用于检验色漆及漆浆内颜料、填充料及杂质等颗粒细度的计量器具。 QXP 0-25S/0-50S/0-100S双槽细度计使用的是不锈钢的材质，沟槽的尺寸均为140x13mm。
科信QXP双槽细度计是按照国际标准ISO1524—1983（E）有关规定生产制造，用于色漆和有关产品颗粒细度的测定，刮板细度计。
1、刮板正面可用做刮刀直线度的日常检验；
2、使用后将刮刀洗净，涂防锈油放入盒内存放；
3、刮板正面及刮刀刃口均不得磕碰；
4、QXP刮板细度计使用一年后应到本厂校验一次。
刮板外形尺寸：长175mm*宽65mm*厚13mm
刮板沟槽有效尺寸：长140mm*宽13mm
刮刀外形尺寸：长90mm*宽40mm*厚6mm
刮刀精度：刀刃直线允差2um，表面精糙度Ra0.4
每套QXP双槽细度计包含刮板一块、刮刀两把。
|
|
刻线标准误差 | 沟槽比值误差 | 形状精度 | 表面粗糙度 | 备注 | ||
| 量程（um） | 误差（um） | 比值 | 误差（um） | ||||
| 单槽 | 100 | ＜2.5 | 1 : 1400 | ＜2.5 | 正面 | 正面 | 双槽刮板二槽任意点刻度值相对误差不大于1.2mm |
| 50 | ＜2.5 | 1 : 2800 | ＜2.5 | 平面度允差 | 0.1 | ||
| 25 | ＜2 | 1 : 5600 | ＜2 | 0.012 | 沟槽 | ||
| 双槽 | 100 | ＜2.5 | 1 : 1400 | ＜2.5 | 横向直线度允差 | 0.2Ra=1.6 | |
| 50 | ＜2.5 | 1 : 2800 | ＜2.5 | 0.001 |
|
||
| 25 | ＜2 | 1 : 5600 | ＜2 | 0.012 |
沟槽 |
||
