NHR-5100A-27-0/X/2/D1/1P-A数显仪
NHR系列仪表为公司多年开发制造经验而设计生产，集诸多全新功能于一身的新一代智能显示控制仪表。针对现场温度、压力、液位、速度、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
![]()
采用智能处理器，Flash存储等技术，具备密码保护、掉电保持、组态等功能；先进的生产工艺、严格的检验流程，通过ISO9001国际质量体系认证，品质可靠。
![]()
具备万能信号输入功能，合理硬件设计，实现软、硬件结合抗干扰模式有效抑制现场干扰信号。提供多种灵活的输出功能及方式，采用RS232/RS485串行接口，标准MODBUS RTU通讯协议，方便实现监控网络。也可选用虹润坤瑞工控平台更好地远程监控、数据分析。输入、输出、电源、通讯相互之间采用光电隔离技术，增强稳定性。
![]()
具备多种显示方式、外形尺寸及样式供用户选择。
产品特点：
1、单路输入，双屏LED数码显示，且带有光柱模拟指示功能（0～100％）。
2、具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度；热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
3、具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能，带LED报警灯指示；具有电压、电流变送输出信号可选。
4、支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
5、仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
6、带DC24V馈电输出，为现场变送器配电。
7、输入、输出、电源、通讯相互之间采用光电隔离技术；具备多种外形尺寸及样式供用户选择。
8、参数设定密码锁定、参数设置断电永久保存，具备参数恢复出厂设定功能。
仪表选型：
|
NHR-5100□-□-□/□/□/□/□（ ）-□-（ ）
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
|
|

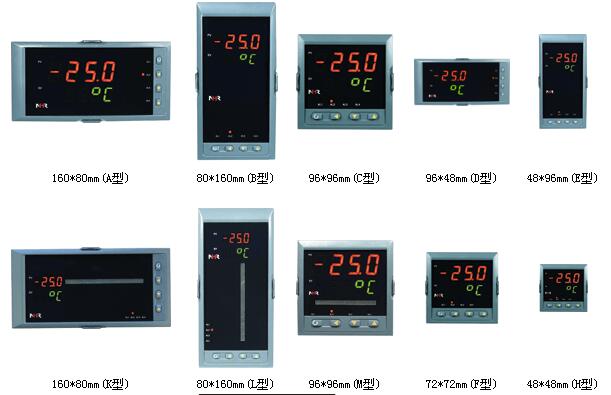

①规格尺寸
|
②输入分度号
|
|
代码
|
宽*高*深
|
代码
|
分度号（测量范围）
|
|
A
B
C
D
E
F
H
K
L
M
|
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
96*48*110mm（横式）
48*96*110mm（竖式）
72*72*110mm（方式）
48*48*110mm（方式）
160*80*110mm（横式/光柱）
80*160*110mm（竖式/光柱）
96*96*110mm（方式/光柱）
|
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56
|
热电偶B（400～1800℃）
热电偶S（0～1600℃）
热电偶K（0～1300℃）
热电偶E分度（0～1000℃）
热电偶T分度（-200.0～400.0℃）
热电偶J分度（0～1200℃）
热电偶R分度（0～1600℃）
热电偶N分度（0～1300℃）
热电偶F2分度（700～2000℃）
热电偶Wre3-25分度（0～2300℃）
热电偶Wre5-26分度（0～2300℃）
热电阻CU50（-50.0～150.0℃）
热电阻CU53（-50.0～150.0℃）
热电阻CU100（-50.0～150.0℃）
热电阻PT100（-200.0～650.0℃）
热电阻BA1（-200.0.0～600.0℃）
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω（-1999～9999）
远传电阻0-350Ω （-1999～9999）
远传电阻30-350Ω （-1999～9999）
0～20mV （-1999～9999）
0～40mV （-1999～9999）
0～100mV （-1999～9999）
-20～20mV （-1999～9999）
-100～100mV （-1999～9999）
0～20mA （-1999～9999）
0～10mA （-1999～9999）
4～20mA （-1999～9999）
0～5V （-1999～9999）
1～5V （-1999～9999）
-5～5V （-1999～9999）
0～10V （-1999～9999）（不可切换）
0～10mA开方（-1999～9999）
4～20mA开方（-1999～9999）
0～5V开方（-1999～9999）
1～5V开方（-1999～9999）
全切换
特殊规格
|
|
③变送输出1（OUT1）
|
|
代码
|
输出类型（负载电阻RL）
|
|
X
0
1
2
3
4
5
8
|
无输出
4-20mA（RL≤600Ω）
1-5V（RL≥250KΩ）
0-10mA（RL≤1.2KΩ）
0-5V（RL≥250KΩ）
0-20mA（RL≤600Ω）
0-10V（RL≥4KΩ）
特殊规格
|
|
④变送输出2（OUT2）
|
|
代码
|
输出类型（负载电阻RL）
|
|
X
0
1
2
3
4
5
8
|
无输出
4-20mA（RL≤600Ω）
1-5V（RL≥250KΩ）
0-10mA（RL≤1.2KΩ）
0-5V（RL≥250KΩ）
0-20mA（RL≤600Ω）
0-10V（RL≥4KΩ）
特殊规格
|
|
⑤报警（继电器接点输出）
|
|
代码
|
报警限数
|
|
X
1
2
3
4
|
无输出
1限报警
2限报警
3限报警
4限报警
|
|
⑥通讯输出
|
|
代码
|
通讯接口（通讯协议）
|
|
X
D1
D2
D3
|
无通讯输出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
|
|
⑦馈电输出
|
|
代码
|
馈电输出（输出电压）
|
|
X
1P
2P
|
无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”表示第一路12V，
第二路24V馈电输出。
|
|
⑧供电电源
|
|
代码
|
电压范围
|
|
A
D
|
AC/DC 100-240V （50/60Hz）
DC 20-29V
|
|
⑨备注
|
|
无备注可省略
|
|
备注：
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为F型的仪表不带RS232C打印接口,H型的仪表不带RS232通讯接口和RS232C打印接口。
3、规格尺寸为D、E型的仪表，接线端子25~36间如有带报警功能，继电器触点容量为AC125V/0.5A、DC24V/0.5A，规格尺寸为H型的仪表继电器容量一样，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
例1：NHR-5100A-55-0/X/2/D1/1P（24）-A
