英文界面显示：
SH-22-S004 SH-22-E1 SH-22-E2 SH-22-E4
SH-21A-E1 SH-21A-E2 SH-21A-E4
日文界面显示：
SH-22-S004 SH-22-J1 SH-22-J2 SH-22-J4
SH-21A-J1 SH-21A-J2 SH-21A-J4
产品说明：
POINT 1
狭部尺沟内部内外部的淬火硬度测定最适合
POINT 2
HV，HRC，HS，HB 4规模对应
拉伸强度值（N /毫米换算2）也可以
POINT 3
数据存储2，1000点
校对值存储10点记忆可能
POINT 4
压痕不显眼，所以产品检查也使用可能
POINT 5
探头上下左右从哪个方向也可以测量
|
機種 |
SH-21A-J1/E1 |
SH-21A-J2/E2 |
SH-21-J4/E4 |
|
荷重 |
10N (約1kgf) |
20N (約2kgf) |
40N (約4kgf) |
|
参考用途 |
極小圧痕型 |
通常型 |
鋳物用 |
※上記は、主な用途を示しております。被測定物により異なりますので、詳細は当社にご相談ください。
1kgfの場合
|
硬さ(HV) |
圧痕の大きさ（計算値） |
圧痕の深さ（計算値） |
参考硬さ（HRC） |
|
200 |
0.096mm |
0.014mm |
（11） |
|
400 |
0.068mm |
0.010mm |
41 |
|
800 |
0.048mm |
0.007mm |
64 |
2kgfの場合
|
硬さ(HV) |
圧痕の大きさ（計算値） |
圧痕の深さ（計算値） |
参考硬さ（HRC） |
|
200 |
0.136mm |
0.019mm |
（11） |
|
400 |
0.096mm |
0.014mm |
41 |
|
800 |
0.068mm |
0.010mm |
64 |
硬さ計測部
|
型式名称 |
ハンディー硬さ計 SONOHARD® SH-21A型 |
|
測定圧子 |
マイクロビッカース?ダイヤモンド圧子（対面角136°） |
|
周波数 |
電動／手動切替プローブ： 約61～71kHz |
|
測定荷重 |
SH-21A-J1：10N（約1kgf） |
|
測定範囲 |
ビッカース硬さ： 100～999HV |
|
再現性 |
ビッカース硬さ： ±(3％rdg) HV |
|
測定可能許容角度 |
±3°以内 |
計測対象物
|
被測定材 |
鋼を主とし、その他金属は硬さが判っている被測定材の基準片との校正により測定可能 |
|
被測定材のサイズ |
15mm×15mm以上、厚さ7mm以上 |
表示部
|
換算 |
HV、HRC、HS、HBW、N/mm2 |
|
測定値の表示 |
デジタル表示（３桁） |
|
デジタル表示単位 |
1HV、0.1HRC、0.1HS、1HBW、1N/mm2 |
|
表示内容 |
測定値、測定回数、最大値、最小値、標準偏差、平均値 |
一般仕様
|
電源 |
ACアダプター100V またはリチウムイオン電池 |
|
許容環境温度 |
0～50℃ |
|
寸法 |
表示ユニット：97mm(W)×170mm(H)×50mm(D) |
|
質量 |
表示ユニット：約400g（電池込） |
機能仕様
|
データメモリー数 |
2,000点 |
|
設定機能 |
上限、下限、測定回数（1～99） |
|
アラーム |
アラーム信号（ブザー音） |
|
出力 |
データ通信またはプリンター用（RS-232C） |

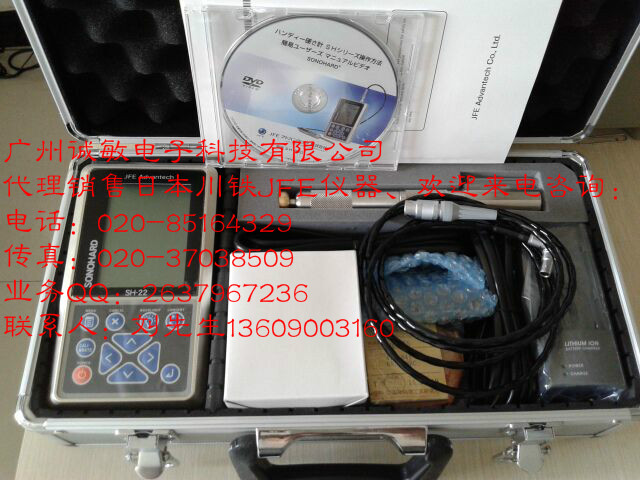

標準機器構成
表示ユニット、プローブ（標準アタッチメント付）、プローブ用ケーブル（1.5m）、硬さ基準片（55HRC付近）、ACアダプター、充電器、リチウムイオン電池、キャリングケース、取扱説明書、検査成績書 各１ヶ
