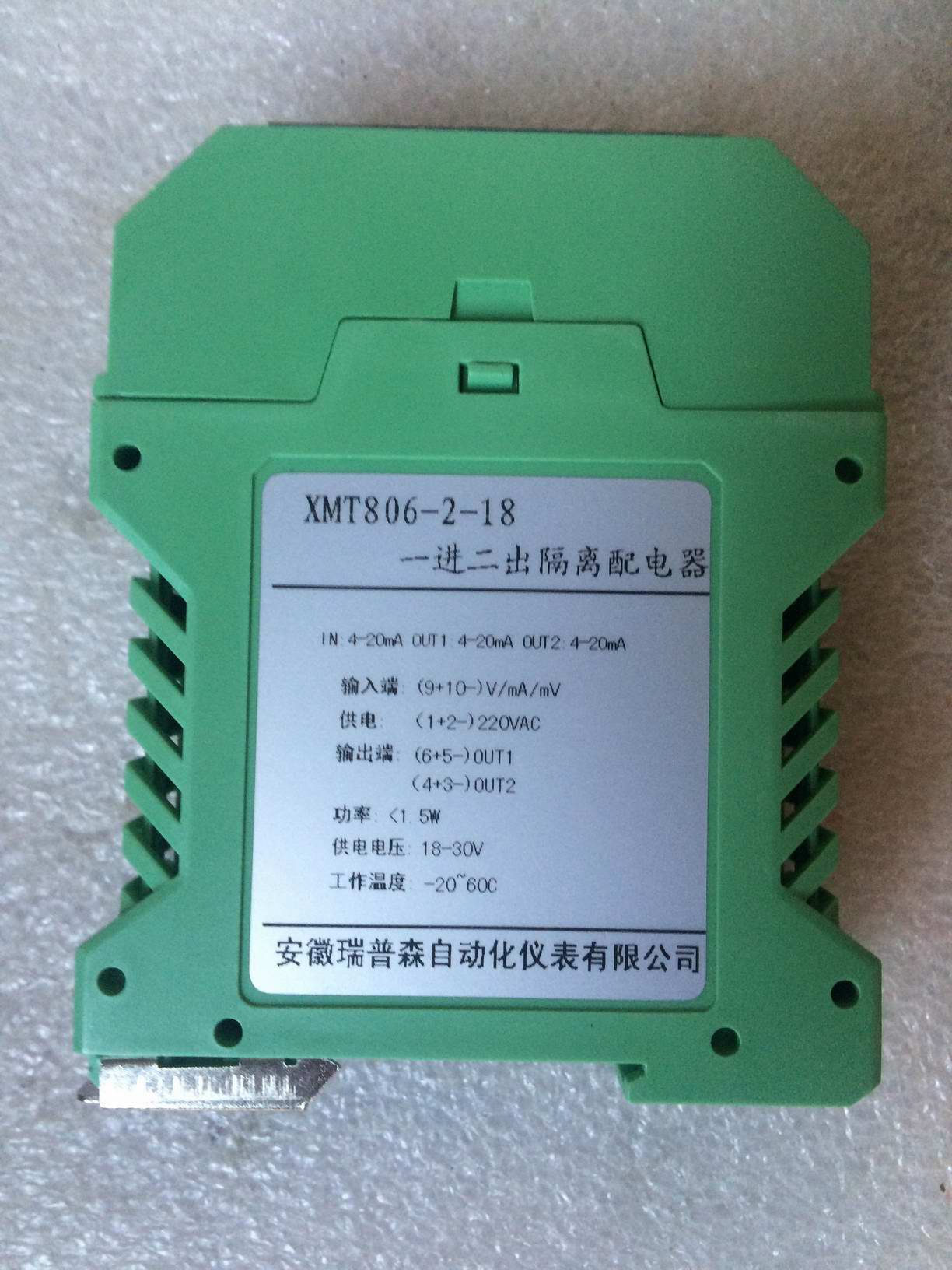

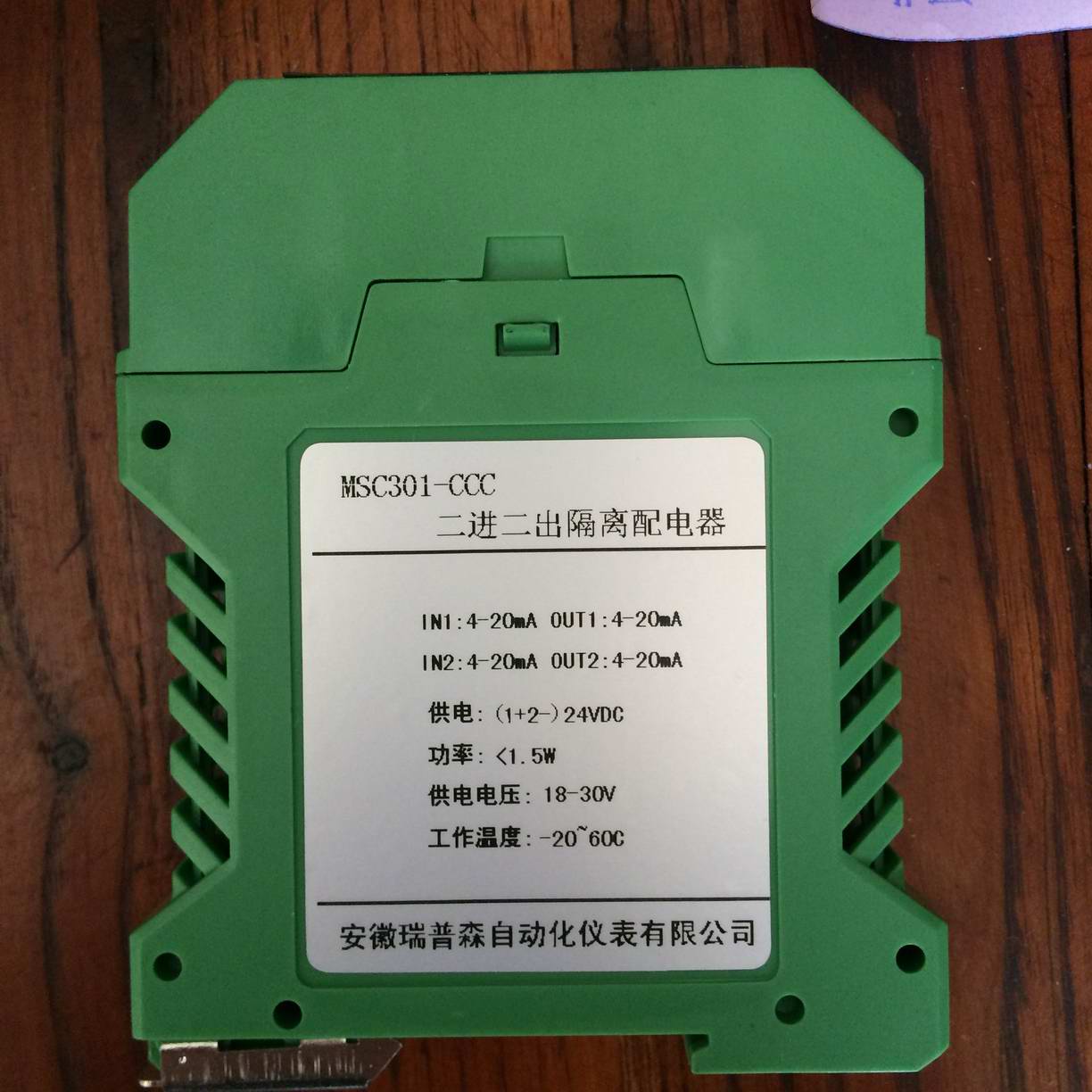

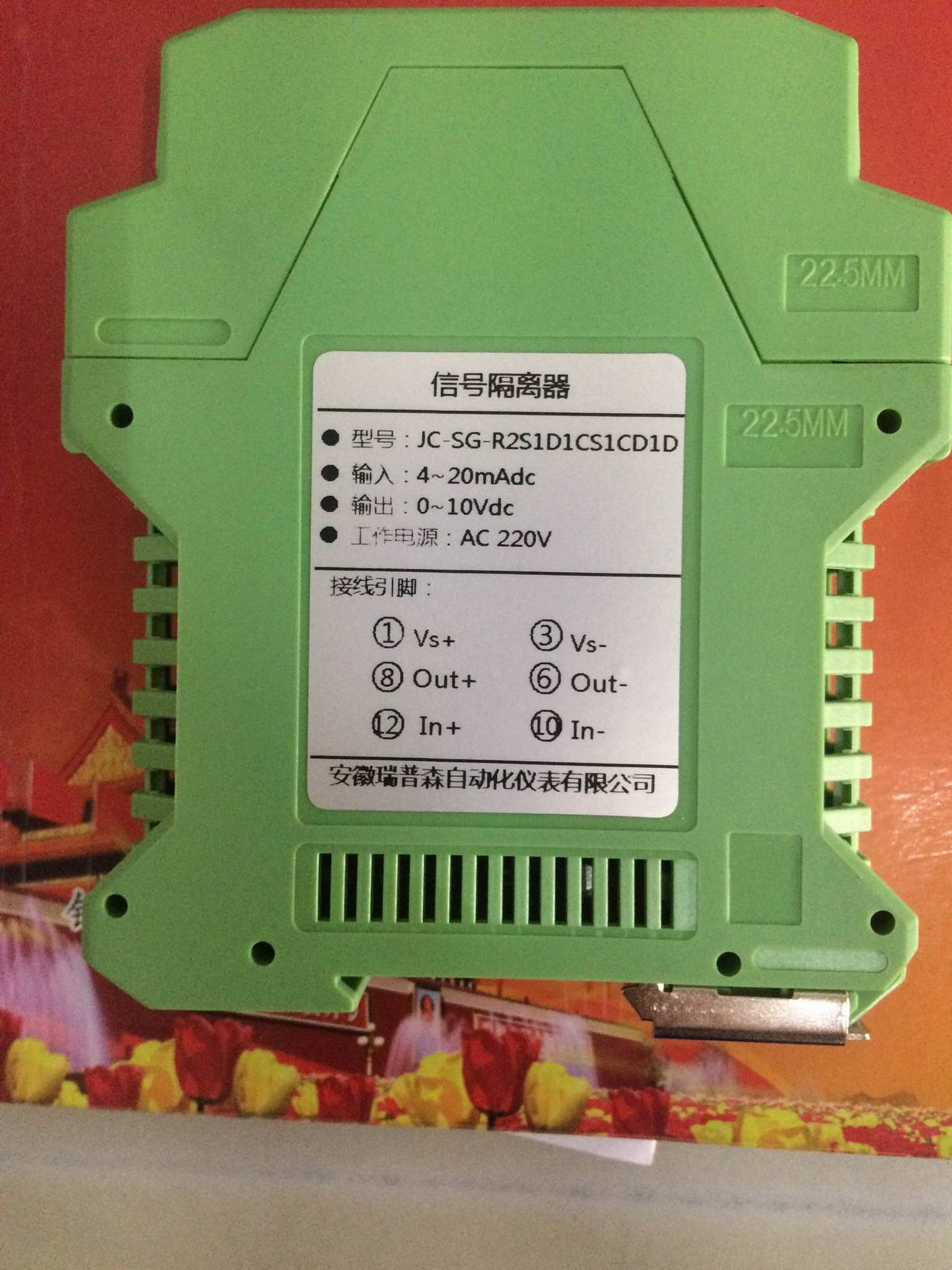

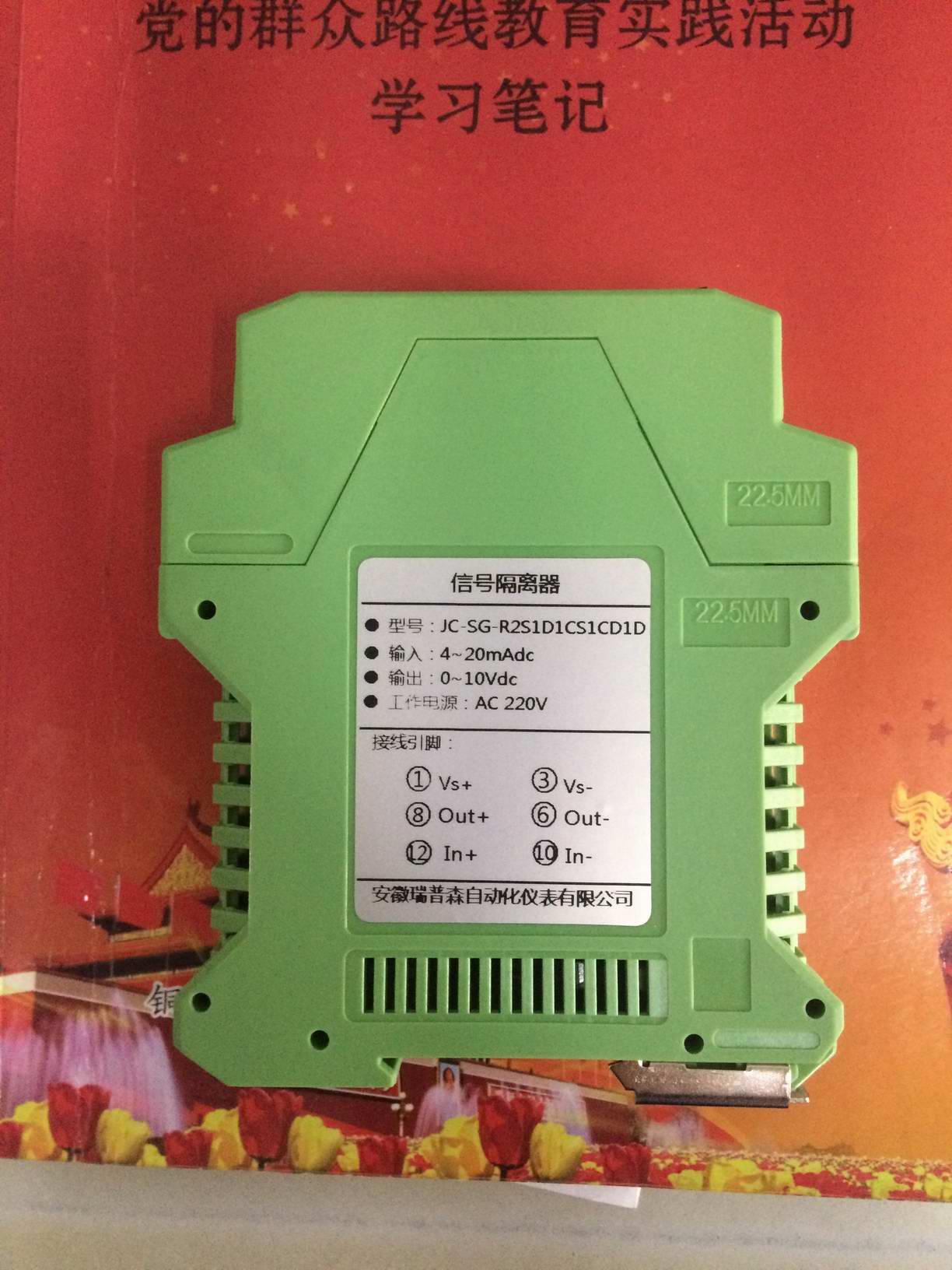

标准信号隔离器
一、产品概述
此类产品是运用线性光耦隔离和电磁隔离原理设计，采用输入、输出、电源均隔离（三隔离）方式制作，能将输入的4-20mA或者0-5V等标准直流变送信号经隔离后输出标准直流变送信号。具有导轨、螺钉两种安装方式，主要用于计算机、DCS、PLC等测控系统及各种自动控制系统。
二、主型号为
三、产品特点
四、主要特性
●检测范围：4~20mADC,0~5VDC,0~10VDC等标准变送信号
●输出纹波：10mV(0.2级)，15mV(0.5级)
●温漂特性：200ppm/℃(0.2级),400ppm/℃(0.5级)
●响应时间：≤200mS
●额定功耗：≤0.55W(一入一出)
≤1.2W(一入二出)
●负载能力：负载≥2KΩ(电压输出)
负载≤250Ω(电流输出)
| 产品类型 | 输入性能 | 输出类型 | 辅助电源 | 穿孔(mm) |
外形 |
精度 | 输入量程范围 |
|
|
07：一入一出 |
3：0~5V DC (Vz) 5：4~20mA (Iy)注① 6：1~5VDC (Vy) |
4：24V | M：无孔 | S3 | 0.2 | 4~20mADC |
| 01：一入一出 | S3 | 0~20mADC | |||||
| 27：一入二出 |
3：0~5V DC (Vz) 5：4~20mA (Iy)注① 6：1~5VDC (Vy) T：混合输出 注② |
S3 | 0.5 | 4~20mADC | |||
| 01：一入一出(三隔离) |
3：0~5V DC (Vz) 4：0~20mA (Iz) 5：4~20mA (Iy) 6：1~5VDC (Vy) 8：0~10VDC (Vd)注③ |
2：12V 4：24V |
S1 | 0.2 |
0~5VDC 1~5VDC 0~10VDC |
||
| 02：一入一出(二隔离) | |||||||
| 02：一入一出(二隔离) | 2：12V 4：24V 9：220V | D2 |
选型注意事项：
注①…选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明，此负载能力的产品精度是0.5级。
注②…混合输出是指以上三种标准信号任意组合输出两路。
注③…辅助电源只能为24VDC。
选型示例：CE－IZ07－54MS3－0.2/4~20mADC
描
述：输入单路直流电流:4~20mADC,输出:4~20mADC,辅助电源:+24V,MS3外型，等级指数:0.2级
