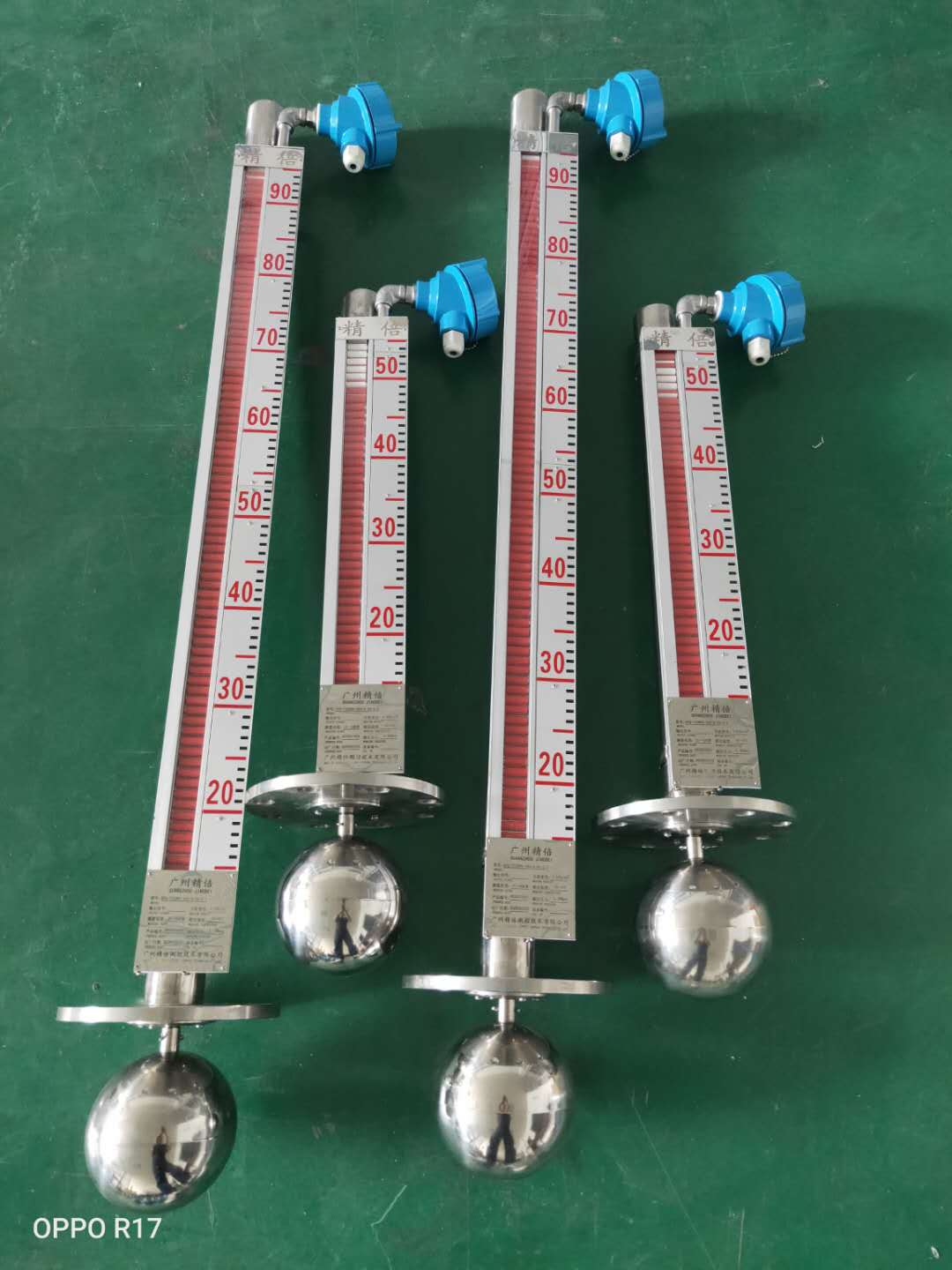

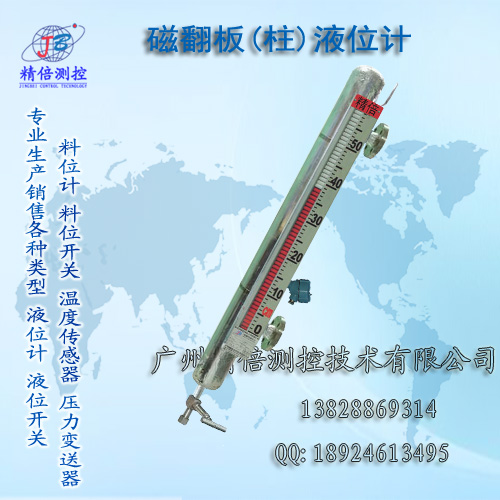

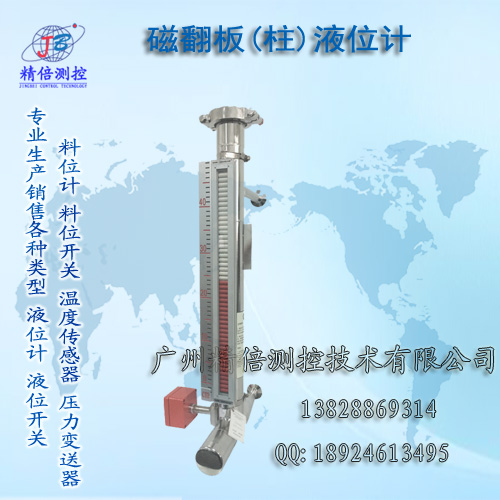

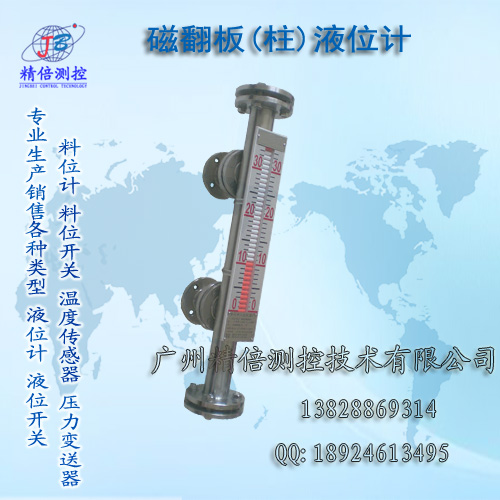

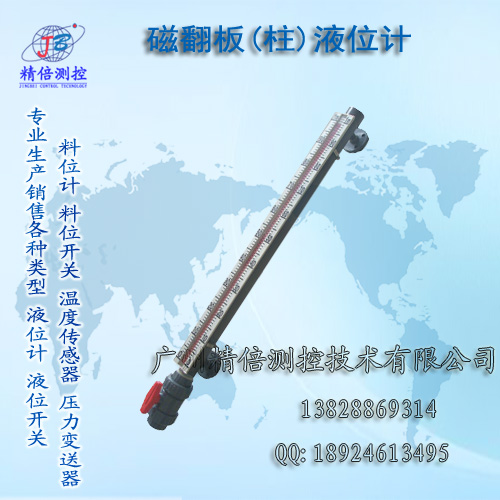

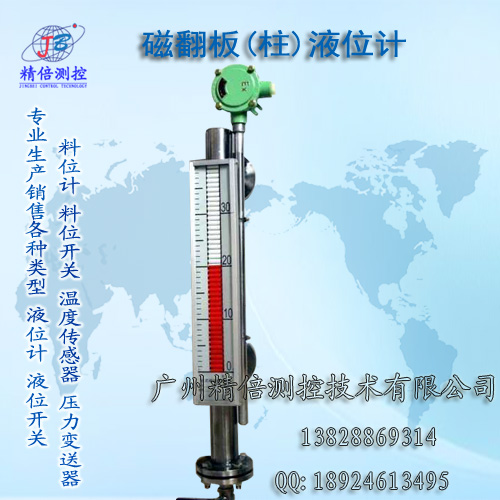

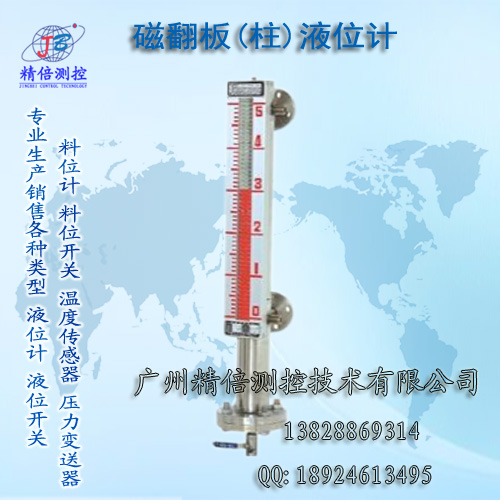

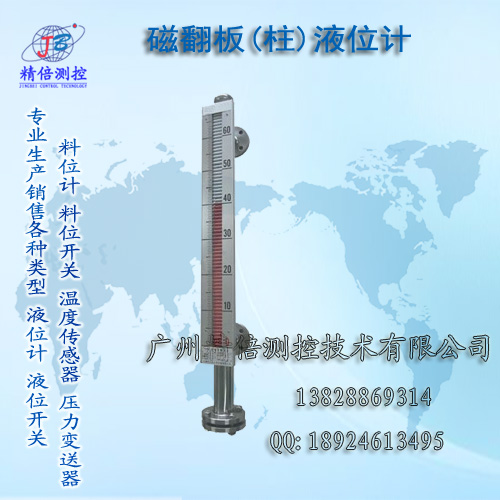

磁翻柱液位计是一种浮球式金属管现场指示型液位计。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠的测量液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大，配上液位报，控制开关，可实现液位或界位的上、下限报和控制，配上电阻式液位变送器，可将液位、界位信号转换成二线制4-20mA标准信号，实现远距离监测，指示、记录与控制。系列产品广泛应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业的生产过程中的液位计测量与控制。
磁翻板液位计技术参数
测量范围：300-15000mm
精确度：±10mm
介质密度：≥350kg/m3
环境震动：≤25Hz 振幅：≤0.5mm
介质粘度：≤0.4PaS 对于粘度较大的介质或温度低时易结晶的介质，可以选用加热夹套型液位计
材质：304，316，316L 、PP、PVC、PTFE
过程连接：标准型法兰：HG20592-20635-97 DN25 PN1.0~PN32
压力等级：PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN11.0 PN16.0 PN25 PN32.0
工作温度：-196℃~520℃
防护等级：IP65
防爆等级：ExiaiiCT1-6
结构原理
磁翻板液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久性磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°；当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。精密的红白磁性翻柱，普通型（常温)采用塑料树脂，高温型采用精密氧化铝陶瓷烧结工艺，铠入高温永久磁钢耐温可达520℃。
