原理概述
    磁性液位计标准HG／T21584-95。
    磁翻板液位计是根据磁极耦合原理和阿基米德（浮力定律）原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

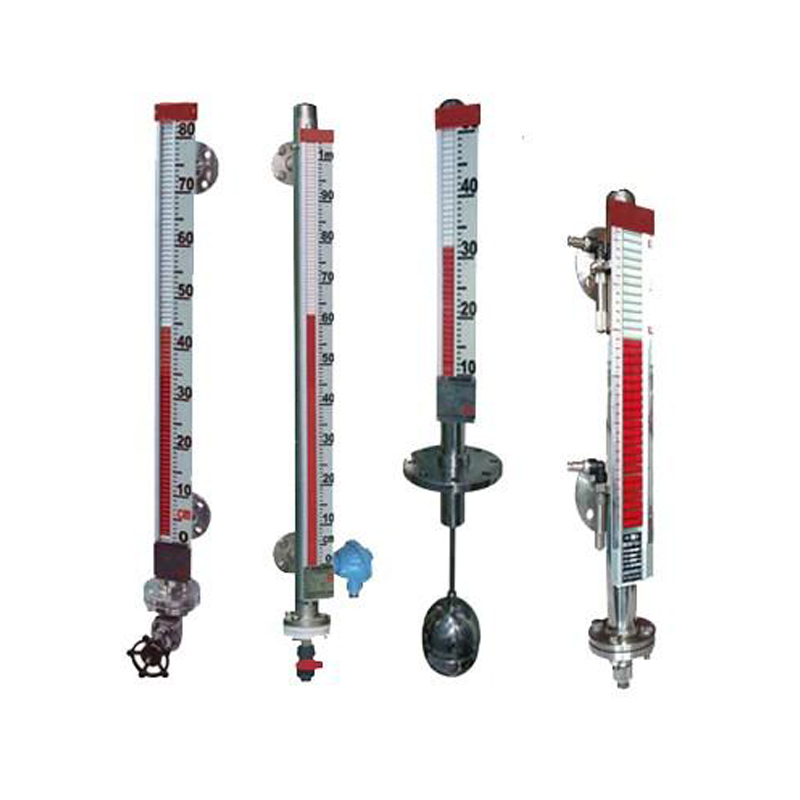

    仪表有一个装有磁性浮球的腔体主管，通过接口与容器组成一个连通器；腔体内的液面与容器内的液面是相同高度的，腔内的磁性浮球会随着容器内液面的升降而升降；腔外翻柱显示器随磁性浮球升降而翻转180°后改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
    液位变送装置输出4～20mA电流信号，监测现场液位的同时，将液位的变化通过变送传感器传到控制室，实现远程监控。同时液位磁控开关信号可用于对液位进行上下限控制或报警。 产品特点
·结构设计合理简单、使用方便、性能稳定；

·易于安装、使用寿命长、维修方便；
·测量范围大，读数直观清晰；
·耐腐蚀，指示部分与被测介质完全隔离；
·结合面少，密封性强，不易渗漏,安全可靠；
·耐高温和低温场合使用、最高温度可达300℃；
·抗压能力强，最大承受压力可达25MPa。

技术参数

技术参数	报警开关
环境温度：-20～60℃；	触点容量：AC220V 0.2A/110V 0.5A；
相对湿度：5%～100%；	供电电源：AC220V 50Hz或DC24V；
环境压力：86kPa～108 kPa；	输出形式：常开或常闭信号；
测量范围：0.3～12米；	电气寿命：＞10万次；
显示精度：±10mm；	极限负载电流：0.3A（部分型号）；
介质压力：≤2.5Mpa（2.5Mpa以上可另行设计）；	最大接触电阻：150mΩ。
适用温度：-40～300℃（类型可选）；
介质密度：≥0.45g/cm3（测量液位）；	变送输出模块
密度差：≥0.15g/cm3（测量界位）；	输出信号：4～20mA；
介质粘度：≤150Cp 注.测量高粘度液体时，要求介质粘度≤0.4Pa.S；	负载电阻：500Ω（24VDC供电时）；
接液材质：不锈钢、PVC、Ti等；	供电电源：DC24V、50mA；
过程连接：按用户所需，有多种选择；	环境温度：-40～60℃；
环境振动：频率≤25Hz，振幅≤0.5mm；	电流精度：±1%（<0.5m）、2%（>2m）；
跟随速度：≤0.08m/s；	电气接口：M20×1.5；
过程连接：侧装式符合DN25PN2.5/HG20592~20635-97/HG21613-97法兰标准顶装式符合DN100PN1.6/HG20592~20635-97/HG21613-97法兰标准或者由客户指定安装尺寸。	防爆形式：隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。
