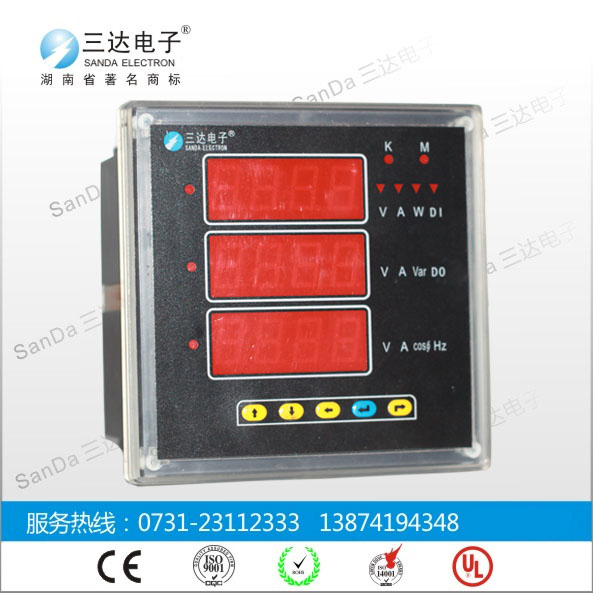

PD194G(E)-9S4G智能多功能网络电力仪表
产品类型：多功能电力仪表 多功能表
产品型号：PD194G(E)-9S4G
产品品牌：三达电子/sanda
公司出厂：株洲三达电子制造有限公司
其他产品型号：PD194G(E)-9S4G AT29W-6B3 PM9883R-21S PD2800-A PZ96B-Q/M SPZ194U-9X4
PZ568E-3H4 PZ568E-9HY DSB-90-P
PD194G(E)-9S4G具有精确的电力参数测量、电能计量、可编程越限报警等功能；配有丰富的输入输出接口，可用于现场设备状态的监测与控制，为电力应用专家提供量测支持，为SCADA和智能电网提供数据基础，为高效智能管理电能提供决策依据。 SD994以高可靠的工业标准设计而成，采用多种隔离和抗干扰措施，能够在高干扰电力系统环境中可靠运行。
|
接线方式 |
三相三线/ 三相四线 |
||
|
电源 |
工作范围 |
AC/DC 85~264V |
|
|
功耗 |
<4W |
||
|
环境 |
运行温度 |
-25℃~ +70℃ |
|
|
大气压力 |
70kPa ~ 106kPa |
||
|
相对湿度 |
5% ~ 95%（无冷凝） |
||
|
外形 |
显示 |
三排四位LED显示 |
|
|
尺寸 |
96×96×90（长×宽×深） |
||
产品负责人：丁经理（13874194348）
联系电话：0731-23209366，0731-23112333
图文传真：0731-23168999
企业QQ： 2851635924
地址：湖南省、株洲市、醴陵市仙岳山街道五理墩502号
了解更多信息进入三达电子官网 http://www.sandadz.com http://www.hnllsd.com/ http://www.52yibiao.com
您还可以通过我们阿里诚信通进行采购： http://sandayibiao.1688.com / http://www.zzsanda.com我们期待与您的合作！
订货须知
附录：装置故障分析与解决
1 无显示
5 RS-485通信不正常
?检查电源和其他接线是否正确，电源电压是否在允许范围内；
?关闭装置，再重新开机。
2 装置上电后工作不正常
?可能是电源电压不在允许范围内；
?关闭装置，再重新开机。
3 电压或电流读数不正确
?检查接线模式设置是否与实际接线方式相符；
?检查电压互感器（PT）、电流互感器（CT）变比是否设置正确；
?检查GND是否正确接地；
?检查屏蔽是否接地；
?检查电压互感器（PT）、电流互感器（CT）是否完好。
4 功率或功率因数读数不正确，但电压和电流读数正确
?比较实际接线和接线图的电压和电流输入，检查相位关系是否正确。
?检查上位机的通信波特率、ID和通讯规约设置是否与装置一致；
?请检查数据位、停止位、校验位的设置和上位机设置是否一致。
?检查RS-232/RS-485转换器是否正常。
?检查整个通信网线路有无问题（短路、断路、接地、屏蔽线是否正确单端接地等）；
?关闭装置和上位机，再重新开机；
?通讯线路长建议在通讯线路的末端并联150～300欧的匹配电阻。
注：如果有无法解决的问题，请及时与我们公司售后服务部门联系。
