CE-10型
油水分离器
（标准型）
使
用
说
明
书
使用之前请仔细阅读说明书！
上海三本环保科技有限公司
SHANGHAI SANBON ENVIRONMENTAL PROTECTION TECHNOLOGY CO.,LTD
一 产品概况
1． 超群的回收能力：方向性植毛纤维滤带是由长短不一的纤维组成，纤维之间会有很大的蓄油空间，经测算，方向性植毛纤维滤带和同带宽的钢带回收油能力之比为8/1。
2． 超长的使用寿命：方向性植毛纤维滤带的制造材料本身能耐磨耐腐蚀。当然除滤带本身的可靠质量，还因为滤带的蓄油部分为植毛纤维之间的空间，当刮油的时候，刮板并不会接触滤带，滤带损耗极小，从实际运行情况来看，如果保养到位，滤带寿命可以达到7年。
3． 二次分离：表面浮油处理机对经过回收后的浮油还有一个二次分离的过程，使分离后的浮油纯度大大提高。
二 产品规格
|
型号 |
CE-10 |
|
回收油量（L/H） |
35~11O |
|
带宽（mm） |
100 |
|
外型尺寸（mm） |
300X480X268 |
|
功率（W） |
60 |
|
马达型式 |
单相220V 60W 51K60GN-C （附减速机） SGN-50 |
|
滤带规格（单位：mm） |
型式 宽 设置高 A 100 700 B 100 1200 C 100 1700 D 100 2200 |
|
滤带速度 |
4.6~5.5m/min |
|
定格电流 |
0.56A |
|
重量 |
28Kg |
|
回收油量（L/H） |
35~110 |

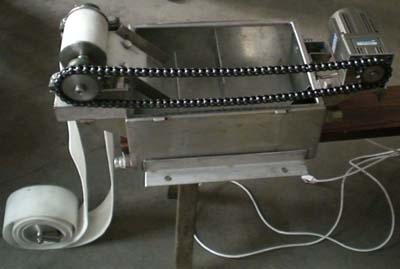

表面浮油回收机工作原理图
支架定位
如原理图所示，某些场合可能需要一个自备固定支架，支架高度可根据现场情况自由调整，机器下部有四个固定机器的孔，可通过四个螺栓与支架相连。（具体尺寸见下图）
三 组合安装
1． 打开外包装，可以看见机器几乎已组装完毕。
2． 将机器安装在设置场所，将机器上盖打开，水平仪放在上滚轮法兰部，以确定机器水平。（如下图）
3． 参考滤带更换方法，将滤带挂在上部滚轮上。
4． 将挂在上部滚轮的滤带撑开，并将下滚轮挂上。
5． 将出水口，出油口之前的软管装配完毕后，整个安装工程就算告一段落。
有动植物油的场合，应设置在离发生源较近的地方。
四 运转操作
本机附有1.5米长的电源线（附插头），为安全起见，请安装漏电开关。而有关30型以上机种附机内配线。
1． 本体分离槽内先注入一半清水。
2． 将开关打开确认滤带转动正常。
3． 其次滤带转动时是否与刮刀吻合，如果刮取的油水左端和右端流出量相等时就没问题。
4． 刮取的油水在分离槽内因比重而分离。
五 滤带更换
必要工具：开口扳手、活动扳手。
1． 提起滤带将下滚轮取出。
2． 下滚轮取出后，拆下上滚轮轴承边侧的螺丝（不附链条齿轮的那一面），其次拆开并取出上滚轮下方附带水盘的左右固定螺丝二个，再将承水盘拿下。
3． 以上步骤完成后，将轴承（如下图）斜斜拉起，将原滤带先行取出。在新的滤带挂入之时，必须确定转动方向与滤带背面箭头同向，才能挂入。
4． 滤带挂入后按逆向程序组合。
为防止滤带偏移，滤带安装后请注意下列事项：
（1） 确认机械水平。
（2） 轴承安装时须调整松紧度以免运转不顺畅。
（3） 调整承水盘及刮板位置（如下图）。
（4） 刮板部分，适当的向滤带移动直到刮出油为止。
六 保养
1． 分离槽每月至少清洗一次，当使用中间若含油SS或沈淀物较多时，必须增加清洗次数。
2． 可移动部分（如轴承、链条等）请遵照加油分类表，添加润滑油。
添加油分类表
|
润滑油添加处 |
油种类 |
使用量 |
工具 |
给油期限 |
|
|
减速机 |
30型以上 |
机油#115 |
20克 |
黄油枪 |
20000小时 |
|
滚轮链条 |
通用 |
黄油 |
少量 |
毛刷 |
1次/日 |
|
链条齿轮 |
通用 |
黄油 |
少量 |
毛刷 |
1次/日 |
|
滚轮轴承 |
通用 |
黄油 |
约3克/个 |
黄油枪 |
1次/日 |
分解修理每一~二年实施一次即可，日常容易引起的故障以及对策请参考下表所列，其它表列以外的故障若无法解决时，请联络本公司详谈后处理。
故障对策
|
状态 |
原因 |
对策 |
|
（1）滤带偏移 |
1．机械水平不准确 |
确认调整 |
|
2．承水盘安装位置不佳 |
调整 |
|
|
3．刮板倾斜角度不良 |
调整（参考） |
|
|
4．上滚轮轴承位置不佳 |
调整（参考） |
|
|
5．上滚轮轴承磨损 |
更换 |
|
|
6．上滚轮偏移磨损 |
更换 |
|
|
7．上滚轮内有异物混入、附着 |
清除 |
|
状态 |
原因 |
对策 |
|
（1）滤带偏移 |
8．滤带遭风吹摇晃 |
设置挡风屏 |
|
9．滤带遭水冲歪 |
设置整流板 |
|
|
10．滤带寿命期满 |
更换 |
|
|
（2）出油口有水流出 |
1．沈淀物过多 |
定期清除 |
|
2．排出口位置错误 |
确认 |
|
|
（3）马达不动 |
1．插头未插入插座 |
确认 |
|
2．保险丝断裂 |
更换 |
|
|
3．电线断裂 |
更换 |
|
|
4．马达寿命期满 |
更换 |
|
|
5．马达绝缘失效、漏电 |
更换 |
|
|
6．上滚轮不动 |
更换轴承 |
|
|
（4）回收量减少 |
1．马达逆转 |
确认接线是否正确 |
|
2．滤带悬挂方向错误 |
更正 |
|
|
3．刮板位置不当，刮不到油 |
调整刮板位置 |
|
|
4．机台设置方向与水流逆向 |
变更设置方向 |
|
|
5．滤带积垢堵塞 |
滤带清洁或更换 |
调整刮板时，先将刮板调整偏移方向的固定螺丝放松，之后调整刮板角度及距离再固定，这样连续调整几次后几乎所有的偏移情形均可修正。
