一、产品简介
超声波巡检仪是通过采集电力线路异常超声波信号并经过软件分析来诊断电力线路故障隐患的检测仪器。此仪器是在不停电的状态下实现判断故障隐患的位置和故障类型。仪器通过超声波探测器（超声波传感器）采集超声波异常信号后，传输到主机，同时通过主机内置的分析软件准确诊断出故障隐患类型及严重等级，并转换为可听声音信号及波形输出，帮助巡检人员准确发现线路故障隐患，预防恶性故障的发生，避免了不必要的停电，提高了供电可靠性，同时也提高了巡检人员工作效率和降低了巡检人员劳动强度。
二、产品特点
◎ 将探测器检测到的异常超声波信号转换为可听音频信号和直观波形
◎ 显示屏为彩色触摸屏，便于人机交互
◎ 具有检测温度和湿度的功能，可实时检测环境温湿度
◎ 具有录音存储功能，结合波形图，使得检测结果更加直观明了。
◎ 灵敏度高、具有方向性和指向性，可对线路故障准确定位
◎ 超声波检测可适用于噪音环境，不受环境声音影响
◎ 检测采用非接触方式，有效检测距离可达 30米，安全可靠
◎ 可单独听不作信号显示，此种模式仅采集超声波信号不作分析
◎ 具有 GPS定位功能，方便记录异常路径
三、应用领域
电力、通信、铁路、矿山、水利、煤炭、轨道交通及相关科研单位。
四、产品组成
|
项目 |
部件名称 |
功能/参数 |
|
|
主要构成 |
主机 |
处理从探测器接收来的超声波音频信号和波形图，输出可听声音和直观波形文件。屏幕为彩色触摸屏，可显示波形、dB值、温湿度以及故障隐患设备类型、状态和信息数据。 |
|
|

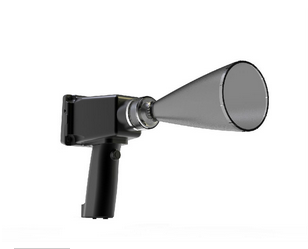

探测器 |
接收频率为40±5kHz的超声波信号，是由超声波传感器及电气回路构成，能在空气中移动检测,声波信号，气中高效地车速不超过是由超声波接收超声波过30km/h,有波传感器波信号。有效距离为30m左右 |
||
|
连接电缆 |
将探测器和主机连接在一起，起到传输信号的作用；该连接电缆为了防止外界的干扰和信号衰减，采用了通讯信号屏蔽抗干扰的屏蔽电缆 |
||
|
附属配置 |
充电器 |
额定输入电压：交流100V ～240V，适用用频率为50-60Hz |
|
|
车载充电器 |
额定输入电压：直流12V |
||
|
锂电池 |
输入：直流12VDC 输出：9V～12.6VDC/1.5A 容量：3900mAh,LI -ion 3.7V |
||
|
耳机 |
提供高性能隔音耳机，便于检测人员收听到超声波声音，防止了外界声音到检测人员的干扰 |
||
|
SD卡 |
提供 8GB存储卡，存储超声波信号及其它数据 |
||
|
提包 |
提供专用用便携式包。 |
||
|
安全密封箱 |
提供专用高档安全密封箱，便于装置存放和保存 |
||
|
用户可自备超声波在线检测装置辅助设设备 1、望远镜镜及三角架 2、照相机机 3、笔记记本电脑 |
|||
