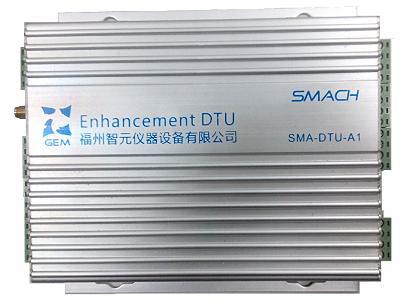

SMA-DTU-A1数据采集传输仪 您有九条理由选择它！ |
1. 符合标准Modbus-TCP协议！
2.整机采用工业级设计标准，达到IP65防护等级，高性能，高可靠性，操作和设置简单方便，人性化！
3.设备支持10组用户自定义数据上报功能！
4.具备四路继电器控制输出，分别对应四组告警参数设置！
5.告警限值取自用户标定后的实际值，在用户标定之后，实际值可以从“输入寄存器”读取！
6. 报警逻辑可以取定上限值和下限值，并设置死区防止告警抖动！
7.继电器控制输出由告警设置决定，当告警发生时，继电器按设定的“继电器动作时间”动作！
8.支持人机界面！
9.提供设计工程和服务软件Demo！
一、简介
SMA-DTU-A1数据采集传输仪设备按照工业级标准设计，同时具备4-20mA数据采样、告警控制输出、实时在线数据远传功能。支持GPRS/GSM网络。具备RS232、RS485端口，支持标准Modbus-RTU协议，可以通过本地通讯端口或GPRS/GSM网络实现远程参数配置和实时数据召测。支持标准Modbus-TCP协议。
1、模拟量输入4路，输入信号4－20mA 。
2、继电器输出4路，触点容量5A。
3、主动上报配置。
4、采样丢失记录功能。
5、可设置周期采样。
6、串口，1路RS232，1路RS485，串口速率1200bps-115200bps。
7、1路GPRS/CDMA。
8、工作温度：0℃～ +65℃，工作湿度：0 ～ 99%RH。
|
基本参数 |
|
|
整机电源 |
24VDC |
|
整机功耗 |
2.5W |
|
整机尺寸 |
长度：158mm 宽度：147.2mm 深度：37.8mm （详见尺寸图） |
|
控制器参数 |
|
|
控制器外壳 |
不锈钢外壳 |
|
控制器电源 |
24VDC |
|
内部时钟 |
实时时钟 |
|
操作温度 |
0℃～65℃ |
|
电气性能 |
|
|
工频耐压 |
2KV |
|
冲击电压 |
6KV |
|
静放电 |
8KV（控制器间接放电，金属壳体直接放电） |
|
浪涌 |
共模4KV |
|
差模2KV |
|
|
电压范围 |
9-36V |
|
设计寿命 |
10年 |
|
时钟电池寿命 |
12年 |
|
硬件接口 |
|
|
直流模拟量 |
4通道，输入信号4－20mA |
|
RS485 |
1通道，串口速率1200bps-115200bps |
|
RS232 |
1通道，串口速率1200bps-115200bps |
|
GPRS/CDMA |
1通道 |
|
继电器输出 |
4通道，触点容量5A |
