■概述
流量定量控制装置是由流量传感器、流量定量控制仪电磁阀和配电箱等装置组成。实现对流体的定量计量、定量灌装、定量加水,定量加水装置,定量配料、配料、定量注水及各种液体的定量控制。
■ 特点
可外接启动、停止、清零按扭。
可同时控制阀及泵的开启。
可设置8个常用量。
断电，重新启动后按之前定量值继续定量。
可查询定量次数，定量量值，定量时间。
安装微型打印机可以打印定量数据。
全中文液晶显示，操作简单方便。
可安装大小阀控制定量，精度更精确。
■ 原理
定量计量开始时流量定量控制仪指示电磁阀开启，流体进入流量传感器。流量传感器将流量信号传给定量控制仪并开始计量，流量达到设定值时，定量积算控制仪发出指令使电磁阀断开，恢复到初始的关闭状态。

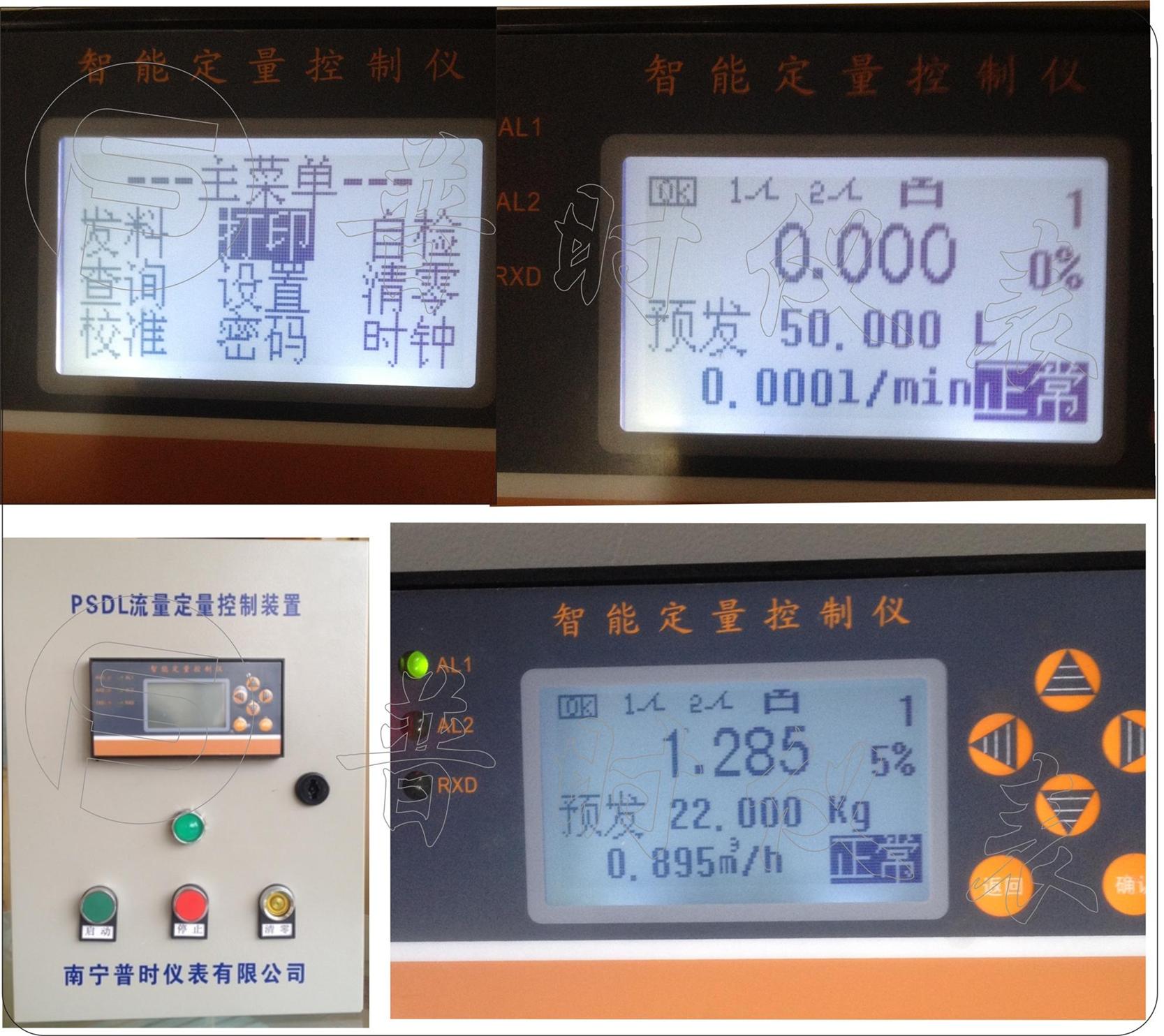

流量传感器和电磁阀根据现场所需的流量和管道选择,并按图与定量控制仪连接定量控制仪的显示屏如图所示,箱子的标准尺寸400*300*200mm（高*宽*厚）
根据脉冲（电流）输出的流量传感器计算公式 Q=N/K
式中 Q --------累积流量（单位 升）
N-------- 流量信号脉冲数（次）
K- ------ 仪表常数（次/升）
将仪表常数置入控制仪内，控制仪根据设定值自动计算出其对应的脉冲数（电流），控制仪启动时改变内置的继电器状态，使得控制阀开启，控制仪对来自传感器的脉冲（电流）信号进行计数，到达设定量时恢复继电器的原始状态，控制阀将关闭，从而实现对管道内流量的定量（批量）控制。
