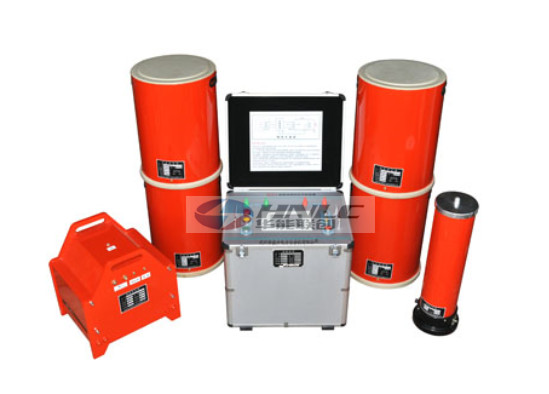

HNXZ系列电缆交流耐压试验装置频率的调节范围为30～300Hz，符合南方电网公司发布的企业标准《电力设备预防性试验规程》不但能满足高压 XLPE电缆的耐压要求，而且具有重量轻、可移动性好的优点，适宜现场试验。
产品别称
变频谐振、电缆交流耐压试验装置、变频串联谐振、串联谐振、串联谐振耐压试验装置、串联谐振试验设备、调频串联谐振、电缆耐压试验装置
产品特征
1，所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
2，改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
3，设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
4，防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。
5，不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭
技术参数
（一）主要参数：
1、额定输出电压 0～220 kV (AC有效值)及以下
2、输出频率 20～300Hz
3、频率调节细度 0.1Hz，不稳定度≤0.01%
4、谐振电压波形 正弦波，波形畸变率≤1%
5、满负载工作时间 连续工作时间60min
6、系统品质因数 最大负载下≥20
7、工作电源 380V±10%三相或 220V±10%单相(10kW以下),工频50Hz±5%
