详细说明
|

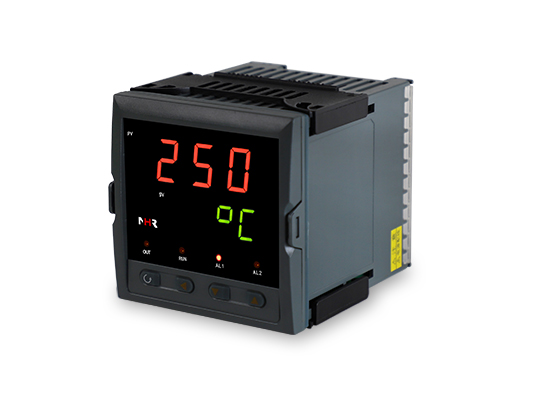

NHR-1300/1304系列傻瓜式模糊PID温控器(调节仪)
■概述
|
|
NHR-1300/1304系列傻瓜式模糊PID温控器（调节仪）采用模糊PID算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找适合参数以达到很好的控制效果，无需人工整定参数，控温精度基本达±0.5℃，无超调、欠调，性价比高。采用模块化结构，结构简单、操作方便。可与各类传感器、变送器配合使用，实现对温度、压力、液位、容积、力等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。适用于工业炉，电炉，烘箱，试验设备，制鞋机械，注塑机械，包装机械，食品机械，印刷机械等行业。
■产品特点
●单通道输入，双屏LED数码显示。
●具备33种信号输入功能，可任意选择输入信号类型，测量精度为0.3％FS 。
●NHR-1300型号的热电阻\热电偶信号分辨率可切换：1℃或0.1℃；NHR-1304型号的信号分辨率为1℃。
●具备上下限报警/偏差报警功能，带LED报警指示灯。
●带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制输出有多种方式可选，控制准确。
●支持RS485通讯接口，采用标准MODBUS
RTU通讯协议。
●带DC24V配电输出，为现场变送器配电。
●输入、输出、电源、通讯相互之间采用光电隔离技术。
●具备多种外形尺寸及样式供用户选择。
●参数设定密码锁定，参数设置断电保存。
■技术参数
|
测量精度：
|
±0.3%FS
|
|
报警输出：
|
带上限、下限报警功能，报警回差设置功能。
触点容量: AC125V/0.5A（小）；DC24V/0.5A（小）（阻性负载）
AC220V/2A（大）；DC24V/2A（大）（阻性负载）
（！注：当负载超过继电器触点容量时，请不要直接带负载）
|
|
控制输出
|
模拟量输出:4～20mA、1～5V、0～10mA、0～5V、0～20mA、0～10V
JZC（K1）—继电器接点输出，触点容量：
AC125V/0.5A(小)；DC24V/0.5A(小)(阻性负载)
AC220V/2A(大)；DC24V/2A(大)(阻性负载)
SCR（K3）——单相可控硅过零触发脉冲输出
SSR（K4）——固态继电器驱动电压输出，容量：DC12V/30mA
|
|
通讯输出：
|
RS485、RS232标准串行双向通讯接口，
RS485－二线制，通讯距离≤1000米
RS232－三线制，通讯距离≤15米
采用标准MODBUS RTU通讯协议，1位起始位、8位数据位、1位停止位、
无奇偶校验、波特率1200～19200bps
|
|
馈电输出：
|
DC24V馈电输出，电流≤30mA（负载电阻≥750Ω）为现场变送器配电。
|
|
供电电源：
|
开关电源AC/DC100～240V 频率50/60Hz 功耗≤5W
开关电源DC12～36V 功耗≤3W
|
|
使用环境：
|
-10～50℃（无凝露，无结冰）
|
|
|
■仪表选型
|
|
NHR-1300 □-□-□/□/□（）-□-（）傻瓜式模糊PID温控器/调节仪
① ② ③ ④ ⑤ ⑥ ⑦
NHR-1304 □-□-□/□/□（）-□-（）傻瓜式模糊PID温控器/调节仪，1℃分辨率
① ② ③ ④ ⑤ ⑥ ⑦
|
|
①规格尺寸
|
②输入分度号
|
|
代码
|
宽*高*深
|
代码
|
分度号（测量范围）
|
|
A
B
C
D
E
F
H
|
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
96*48*110mm（横式）
48*96*110mm（竖式）
72*72*110mm（方式）
48*48*110mm（方式）
|
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
|
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～1KΩ(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
内部保留
内部保留
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
内部保留
0～10V (-1999～9999)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换（备注1）
|
|
③控制输出（OUT）
|
|
代码
|
输出类型（负载电阻RL）
|
|
0
1
2
3
4
5
K1
K3
K4
D1
|
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
继电器接点输出
单相可控硅过零触发脉冲输出
固态继电器驱动电压输出
RS-485通迅接口（Modbus）
|
|
④报警（继电器触点输出）
|
|
代码
|
报警限数
|
|
X
1
2
|
无输出
1限报警
2限报警
|
|
⑤配电输出
|
|
代码
|
配电输出（输出电压）
|
|
X
P
|
无输出
1路配电输出（负载电流≤30mA）
如“P（24）”表示配电输出24V。
|
|
⑥供电电源
|
|
代码
|
电压范围
|
|
A
D
|
AC/DC 100-240V (50/60Hz)
DC 12-36V
|
|
⑦备注
|
|
无备注可省略
|
|
|
■备注：
|
|
1、代码55: 全切换输入是指用户可根据需求任意设置输入分度号表格中的信号类型。
2、选型时请根据外形尺寸来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端
子上只能选择其中一种功能。
3、规格尺寸为H型的仪表，继电器触点容量为AC125V/0.5A、DC24V/0.5A。
4、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-1300A-02-1/2/P(24)-A
例2：NHR-1304B-14-0/2/X-A
|
